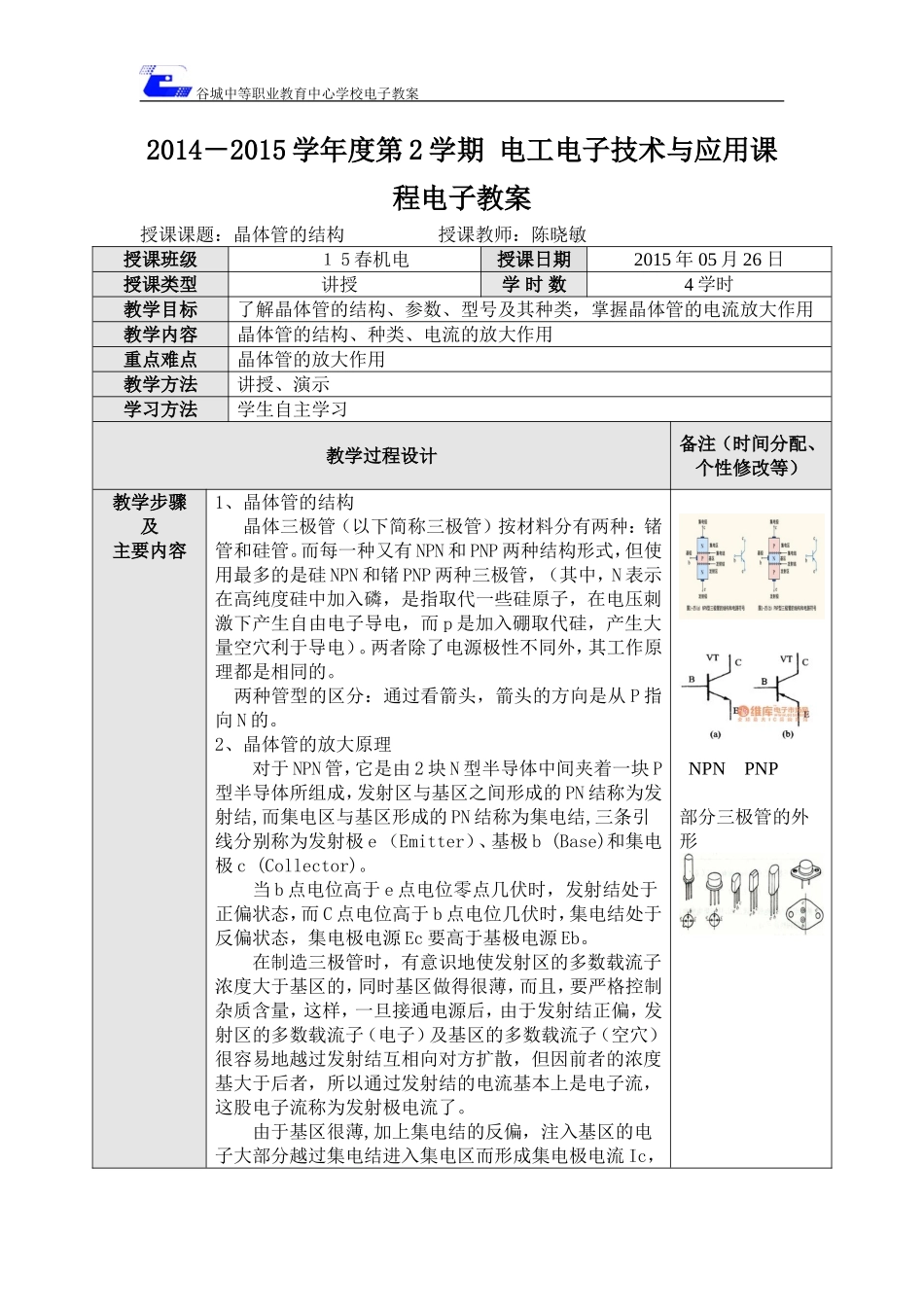

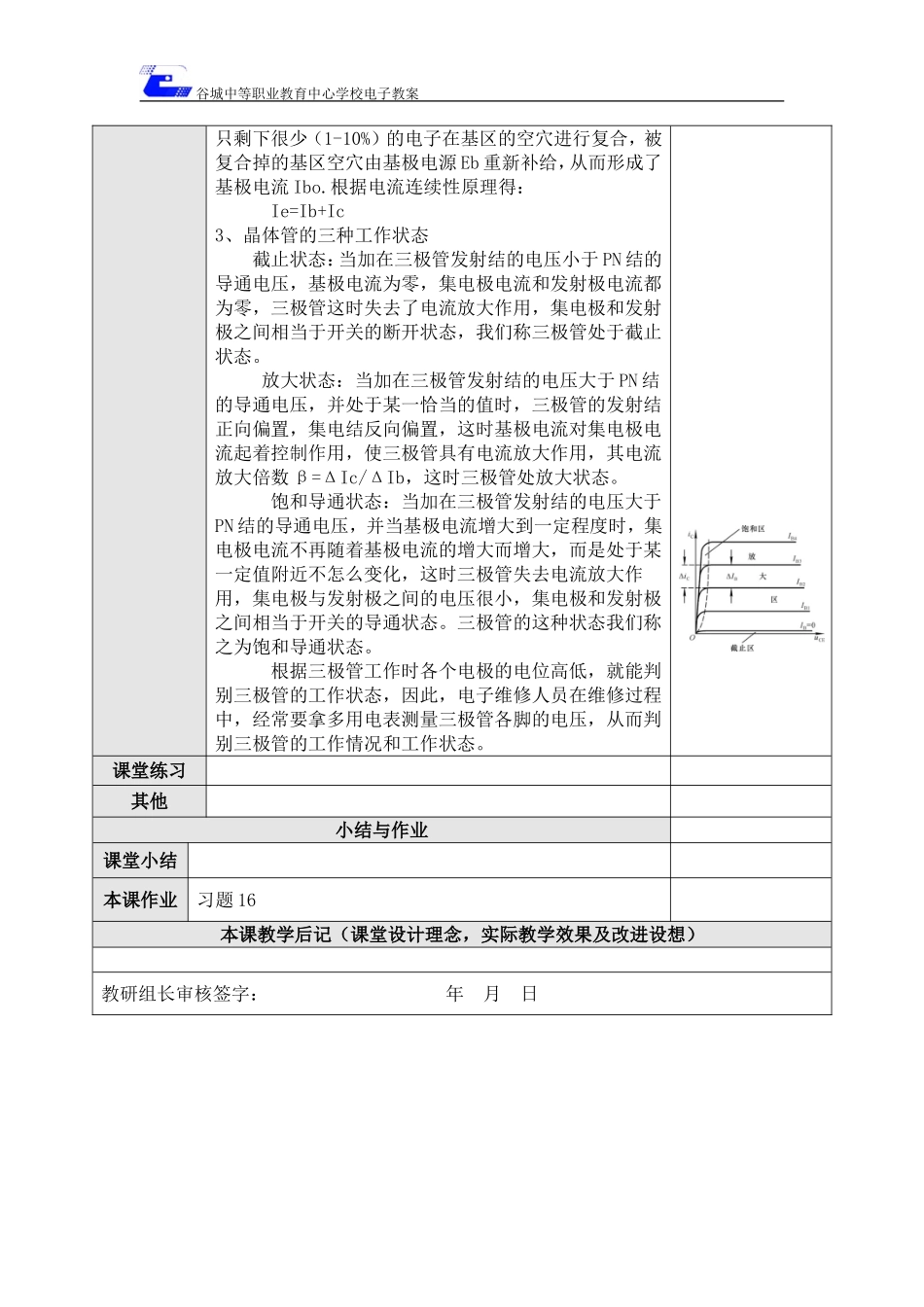

谷城中等职业教育中心学校电子教案2014－2015学年度第2学期电工电子技术与应用课程电子教案授课课题：晶体管的结构授课教师：陈晓敏授课班级１5春机电授课日期2015年05月26日授课类型讲授学时数4学时教学目标了解晶体管的结构、参数、型号及其种类，掌握晶体管的电流放大作用教学内容晶体管的结构、种类、电流的放大作用重点难点晶体管的放大作用教学方法讲授、演示学习方法学生自主学习教学过程设计备注（时间分配、个性修改等）教学步骤及主要内容1、晶体管的结构晶体三极管（以下简称三极管）按材料分有两种：锗管和硅管。而每一种又有NPN和PNP两种结构形式，但使用最多的是硅NPN和锗PNP两种三极管，（其中，N表示在高纯度硅中加入磷，是指取代一些硅原子，在电压刺激下产生自由电子导电，而p是加入硼取代硅，产生大量空穴利于导电）。两者除了电源极性不同外，其工作原理都是相同的。两种管型的区分：通过看箭头，箭头的方向是从P指向N的。2、晶体管的放大原理对于NPN管，它是由2块N型半导体中间夹着一块P型半导体所组成，发射区与基区之间形成的PN结称为发射结,而集电区与基区形成的PN结称为集电结,三条引线分别称为发射极e（Emitter）、基极b(Base)和集电极c(Collector)。当b点电位高于e点电位零点几伏时，发射结处于正偏状态，而C点电位高于b点电位几伏时，集电结处于反偏状态，集电极电源Ec要高于基极电源Eb。在制造三极管时，有意识地使发射区的多数载流子浓度大于基区的，同时基区做得很薄，而且，要严格控制杂质含量，这样，一旦接通电源后，由于发射结正偏，发射区的多数载流子（电子）及基区的多数载流子（空穴）很容易地越过发射结互相向对方扩散，但因前者的浓度基大于后者，所以通过发射结的电流基本上是电子流，这股电子流称为发射极电流了。由于基区很薄,加上集电结的反偏，注入基区的电子大部分越过集电结进入集电区而形成集电极电流Ic，NPNPNP部分三极管的外形谷城中等职业教育中心学校电子教案只剩下很少（1-10%）的电子在基区的空穴进行复合，被复合掉的基区空穴由基极电源Eb重新补给，从而形成了基极电流Ibo.根据电流连续性原理得：Ie=Ib+Ic3、晶体管的三种工作状态截止状态：当加在三极管发射结的电压小于PN结的导通电压，基极电流为零，集电极电流和发射极电流都为零，三极管这时失去了电流放大作用，集电极和发射极之间相当于开关的断开状态，我们称三极管处于截止状态。放大状态：当加在三极管发射结的电压大于PN结的导通电压，并处于某一恰当的值时，三极管的发射结正向偏置，集电结反向偏置，这时基极电流对集电极电流起着控制作用，使三极管具有电流放大作用，其电流放大倍数β=ΔIc/ΔIb，这时三极管处放大状态。饱和导通状态：当加在三极管发射结的电压大于PN结的导通电压，并当基极电流增大到一定程度时，集电极电流不再随着基极电流的增大而增大，而是处于某一定值附近不怎么变化，这时三极管失去电流放大作用，集电极与发射极之间的电压很小，集电极和发射极之间相当于开关的导通状态。三极管的这种状态我们称之为饱和导通状态。根据三极管工作时各个电极的电位高低，就能判别三极管的工作状态，因此，电子维修人员在维修过程中，经常要拿多用电表测量三极管各脚的电压，从而判别三极管的工作情况和工作状态。课堂练习其他小结与作业课堂小结本课作业习题16本课教学后记（课堂设计理念，实际教学效果及改进设想）教研组长审核签字：年月日
