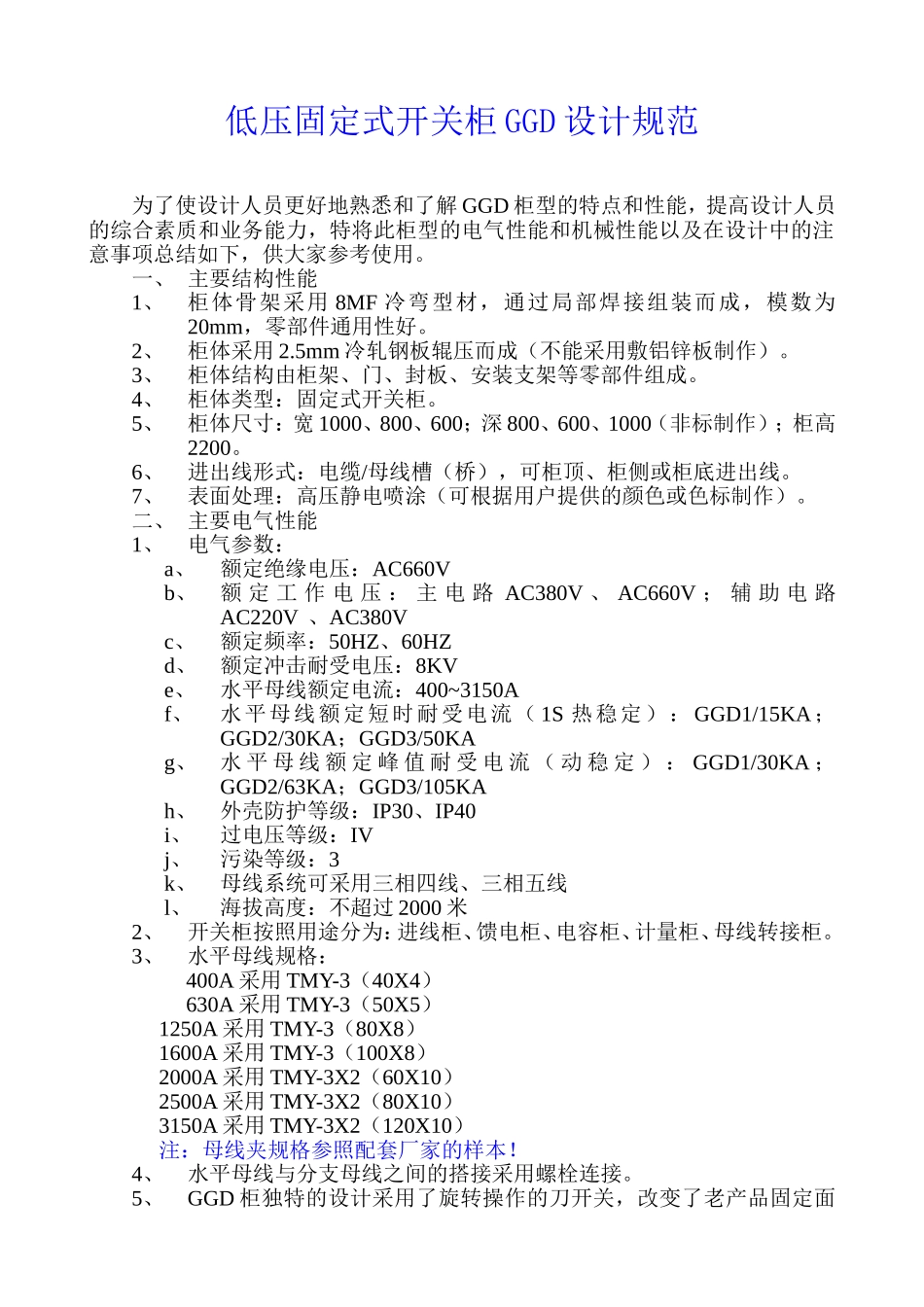

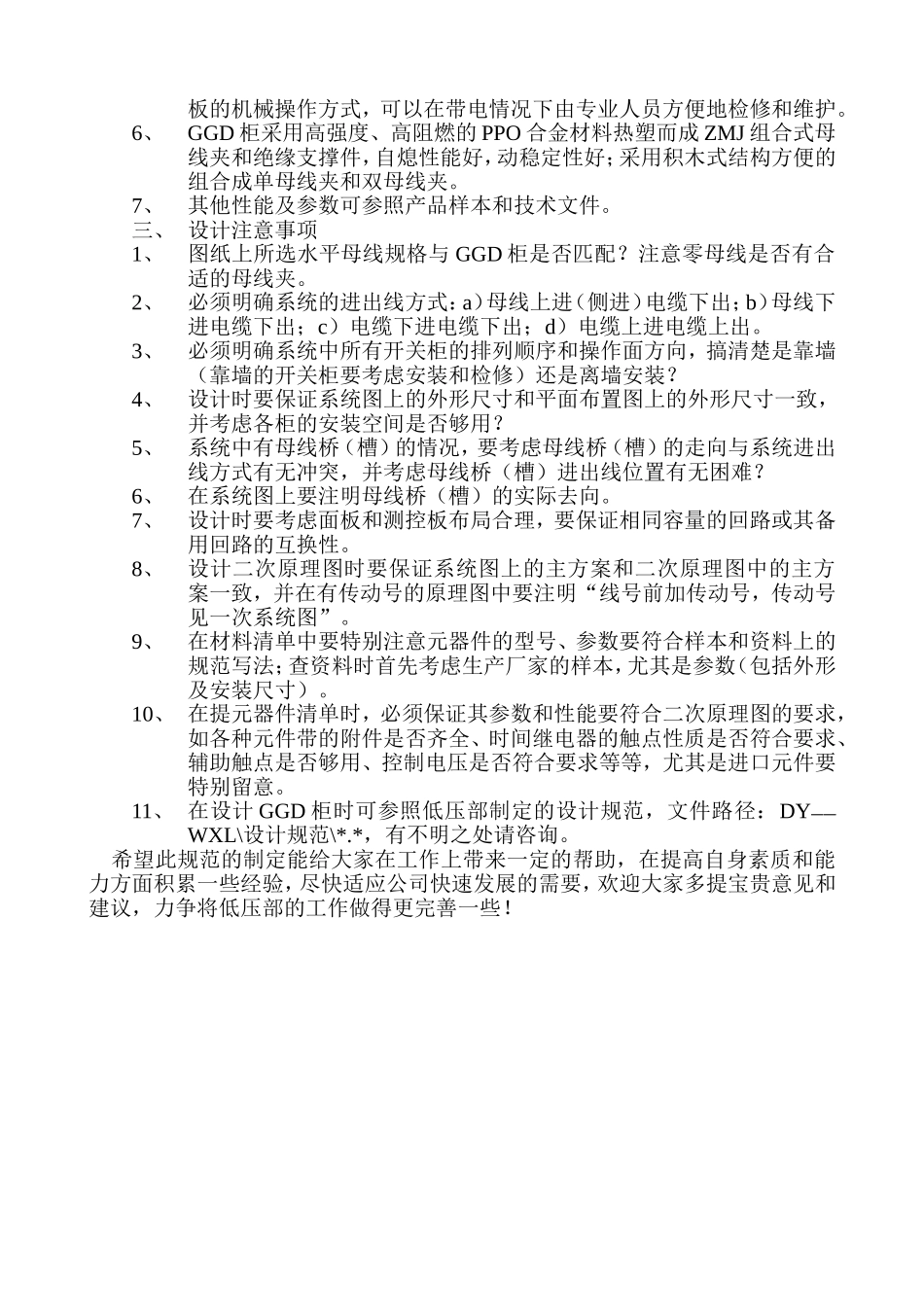

低压固定式开关柜GGD设计规范为了使设计人员更好地熟悉和了解GGD柜型的特点和性能，提高设计人员的综合素质和业务能力，特将此柜型的电气性能和机械性能以及在设计中的注意事项总结如下，供大家参考使用。一、主要结构性能1、柜体骨架采用8MF冷弯型材，通过局部焊接组装而成，模数为20mm，零部件通用性好。2、柜体采用2.5mm冷轧钢板辊压而成（不能采用敷铝锌板制作）。3、柜体结构由柜架、门、封板、安装支架等零部件组成。4、柜体类型：固定式开关柜。5、柜体尺寸：宽1000、800、600；深800、600、1000（非标制作）；柜高2200。6、进出线形式：电缆/母线槽（桥），可柜顶、柜侧或柜底进出线。7、表面处理：高压静电喷涂（可根据用户提供的颜色或色标制作）。二、主要电气性能1、电气参数：a、额定绝缘电压：AC660Vb、额定工作电压：主电路AC380V、AC660V；辅助电路AC220V、AC380Vc、额定频率：50HZ、60HZd、额定冲击耐受电压：8KVe、水平母线额定电流：400~3150Af、水平母线额定短时耐受电流（1S热稳定）：GGD1/15KA；GGD2/30KA；GGD3/50KAg、水平母线额定峰值耐受电流（动稳定）：GGD1/30KA；GGD2/63KA；GGD3/105KAh、外壳防护等级：IP30、IP40i、过电压等级：IVj、污染等级：3k、母线系统可采用三相四线、三相五线l、海拔高度：不超过2000米2、开关柜按照用途分为：进线柜、馈电柜、电容柜、计量柜、母线转接柜。3、水平母线规格：400A采用TMY-3（40X4）630A采用TMY-3（50X5）1250A采用TMY-3（80X8）1600A采用TMY-3（100X8）2000A采用TMY-3X2（60X10）2500A采用TMY-3X2（80X10）3150A采用TMY-3X2（120X10）注：母线夹规格参照配套厂家的样本！4、水平母线与分支母线之间的搭接采用螺栓连接。5、GGD柜独特的设计采用了旋转操作的刀开关，改变了老产品固定面板的机械操作方式，可以在带电情况下由专业人员方便地检修和维护。6、GGD柜采用高强度、高阻燃的PPO合金材料热塑而成ZMJ组合式母线夹和绝缘支撑件，自熄性能好，动稳定性好；采用积木式结构方便的组合成单母线夹和双母线夹。7、其他性能及参数可参照产品样本和技术文件。三、设计注意事项1、图纸上所选水平母线规格与GGD柜是否匹配？注意零母线是否有合适的母线夹。2、必须明确系统的进出线方式：a）母线上进（侧进）电缆下出；b）母线下进电缆下出；c）电缆下进电缆下出；d）电缆上进电缆上出。3、必须明确系统中所有开关柜的排列顺序和操作面方向，搞清楚是靠墙（靠墙的开关柜要考虑安装和检修）还是离墙安装？4、设计时要保证系统图上的外形尺寸和平面布置图上的外形尺寸一致，并考虑各柜的安装空间是否够用？5、系统中有母线桥（槽）的情况，要考虑母线桥（槽）的走向与系统进出线方式有无冲突，并考虑母线桥（槽）进出线位置有无困难？6、在系统图上要注明母线桥（槽）的实际去向。7、设计时要考虑面板和测控板布局合理，要保证相同容量的回路或其备用回路的互换性。8、设计二次原理图时要保证系统图上的主方案和二次原理图中的主方案一致，并在有传动号的原理图中要注明“线号前加传动号，传动号见一次系统图”。9、在材料清单中要特别注意元器件的型号、参数要符合样本和资料上的规范写法；查资料时首先考虑生产厂家的样本，尤其是参数（包括外形及安装尺寸）。10、在提元器件清单时，必须保证其参数和性能要符合二次原理图的要求，如各种元件带的附件是否齐全、时间继电器的触点性质是否符合要求、辅助触点是否够用、控制电压是否符合要求等等，尤其是进口元件要特别留意。11、在设计GGD柜时可参照低压部制定的设计规范，文件路径：DY——WXL\设计规范\*.*，有不明之处请咨询。希望此规范的制定能给大家在工作上带来一定的帮助，在提高自身素质和能力方面积累一些经验，尽快适应公司快速发展的需要，欢迎大家多提宝贵意见和建议，力争将低压部的工作做得更完善一些！
