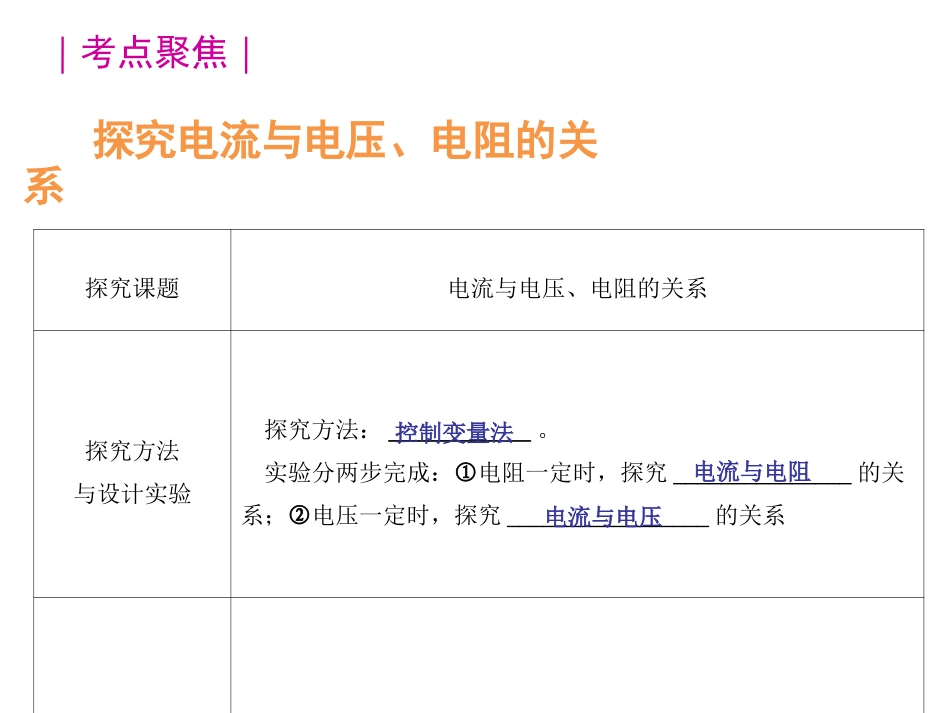

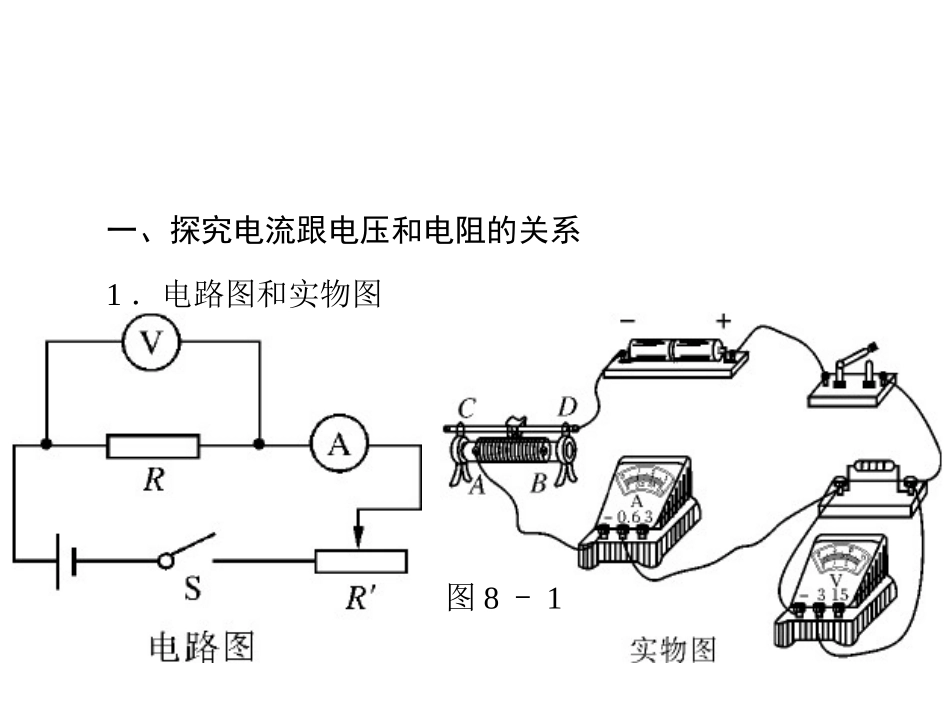

第十七章欧姆定律考点聚焦探究电流与电压、电阻的关系探究课题电流与电压、电阻的关系探究方法与设计实验探究方法：____________。实验分两步完成：①电阻一定时，探究_______________的关系；②电压一定时，探究_________________的关系控制变量法电流与电压电流与电阻一、探究电流跟电压和电阻的关系1．电路图和实物图图8－12．探究“电流跟电压的关系”的实验电阻(1)控制______不变，改变电阻两端的_______．电压(2)电阻一定时，I与U的图象如图8－2所示．图8－2(3)实验结论：电阻一定时，导体中的_______跟导体两端的____成_____．电流电压正比改变电阻两端的电压(4)滑动变阻器的主要作用是____________________．3．探究“电流跟电阻的关系”的实验电压电阻的阻值(1)应控制导体两端的_______不变，改变___________．(2)电压一定时，I与R的图象如图8－3所示．电阻图8－3(3)结论：电压一定时，____跟导体的____成_____．(4)滑动变阻器的主要作用是控制电阻两端的____不变．电流反比电压│考点聚焦注意事项①连接电路、更换电路元件时，开关应当________；②在闭合开关之前，应将滑动变阻器的电阻值调到________；③电流表应当____联在电路中，电压表应当与测量对象____联；④检查电路时要________，防止电路中的电流过大而超出电流表的________进行实验①在研究电阻一定，电流与电压的关系的实验中，滑动变阻器的作用是________________________________________________________________；②在研究电压一定，电流与电阻的关系的实验中，滑动变阻器的作用是___________________________________________________________________实验结论①在电阻一定时，电流与电压成____比；②在电压一定时，电流与电阻成____比断开最大串并试触量程改变电路中的电流，从而改变定值电阻两端的电压保持定值电阻两端电压不变正反二、欧姆定律1．内容：导体中的电流跟导体两端的电压成______，跟导体的电阻成_________．正比反比2．表达式：I＝UR.变形式：U＝IR和R＝UI.公式R＝UI只是电阻的计算式，不是关系式，不能认为“电阻的大小跟电压成正比，跟电流成反比”．定律中涉及的电流、电压、电阻都是针对同一段导体或同一段电路在同一时刻而言的；且各物理量单位必须统一•根据欧姆定律可以得到公式，关于这个公式的下列说法中，正确的是（）•A．同一导体的电阻与加在它两端的电压成正比•B．同一导体的电阻与通过它的电流成反比•C．导体两端电压为零时，导体的电阻也为零•D．同一导体两端的电压增大几倍，通过它的电流也增大几倍，电压与电流的比值不变•某同学在探究“电流跟电压和电阻的关系”时，根据收集到的数据画出了如下图所示的一个图像，下列结论与图像相符的是（）•A电阻一定时，电流随着电压的增大而增大•B电阻一定时，电压随着电流的增大而增大•C电压一定时，电流随着电阻的增大而减小•D电压一定时，电阻随着电流的增大而减小•某同学在探究“电流跟电压、电阻的关系”时，根据收集到的数据画出了如右图所示的一个图像，下列结论与图像相符的是（）•A．电阻一定时，电流随着电压的增大而增大•B．电阻一定时，电压随着电流的增大而增大•C．电压一定时，电流随着电阻的增大而减小•D．电压一定时，电阻随着电流的增大而减小三、电阻的串联和并联1．电阻的串联总电阻之和(1)规律：串联电路中的______等于各部分电路的电阻____，公式：R总＝R1＋R2＋…＋Rn.大长度(2)理解：串联后的总电阻比任何一个分电阻都____，因为电阻串联后相当于增加了电阻的________．(3)应用：n个相同的电阻R串联，R总＝nR.2．电阻的并联总电阻的倒数各电阻的倒数之和小(1)规律：并联电路中的__________等于_______________，表达式：1R并＝1R1＋1R2＋…＋1Rn.(2)理解：并联的总电阻比任何一个支路电阻都____，因为电阻的并联相当于增加了导体的横截面积．(3)应用：n个相同的电阻R并联，R并＝Rn；若两个电阻并联，则R并＝R1R2R1＋R2.•如下图所示的电路中，要使灯泡的亮度变亮，滑动变阻器的滑片P应向移动，电压表的示数.
