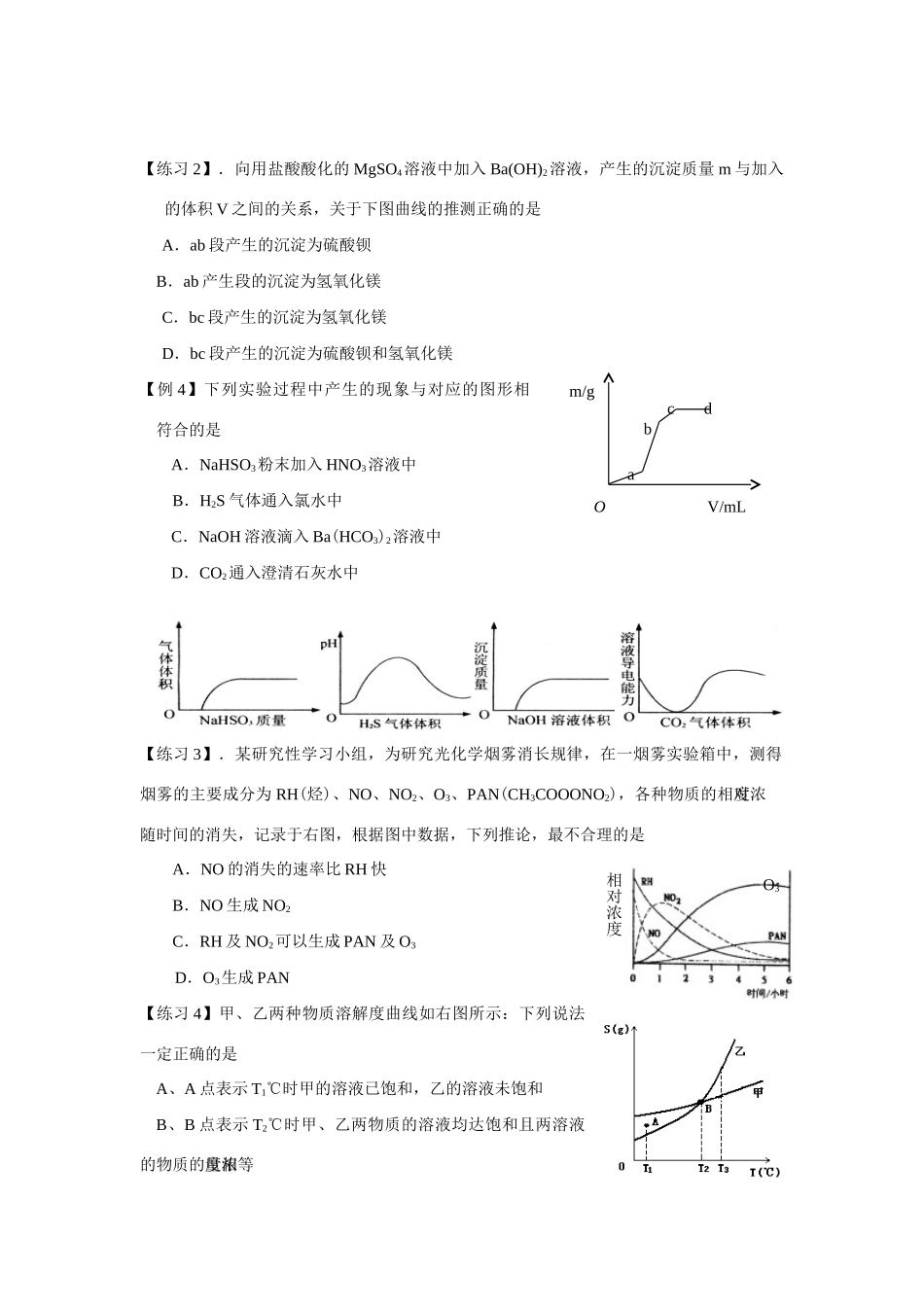

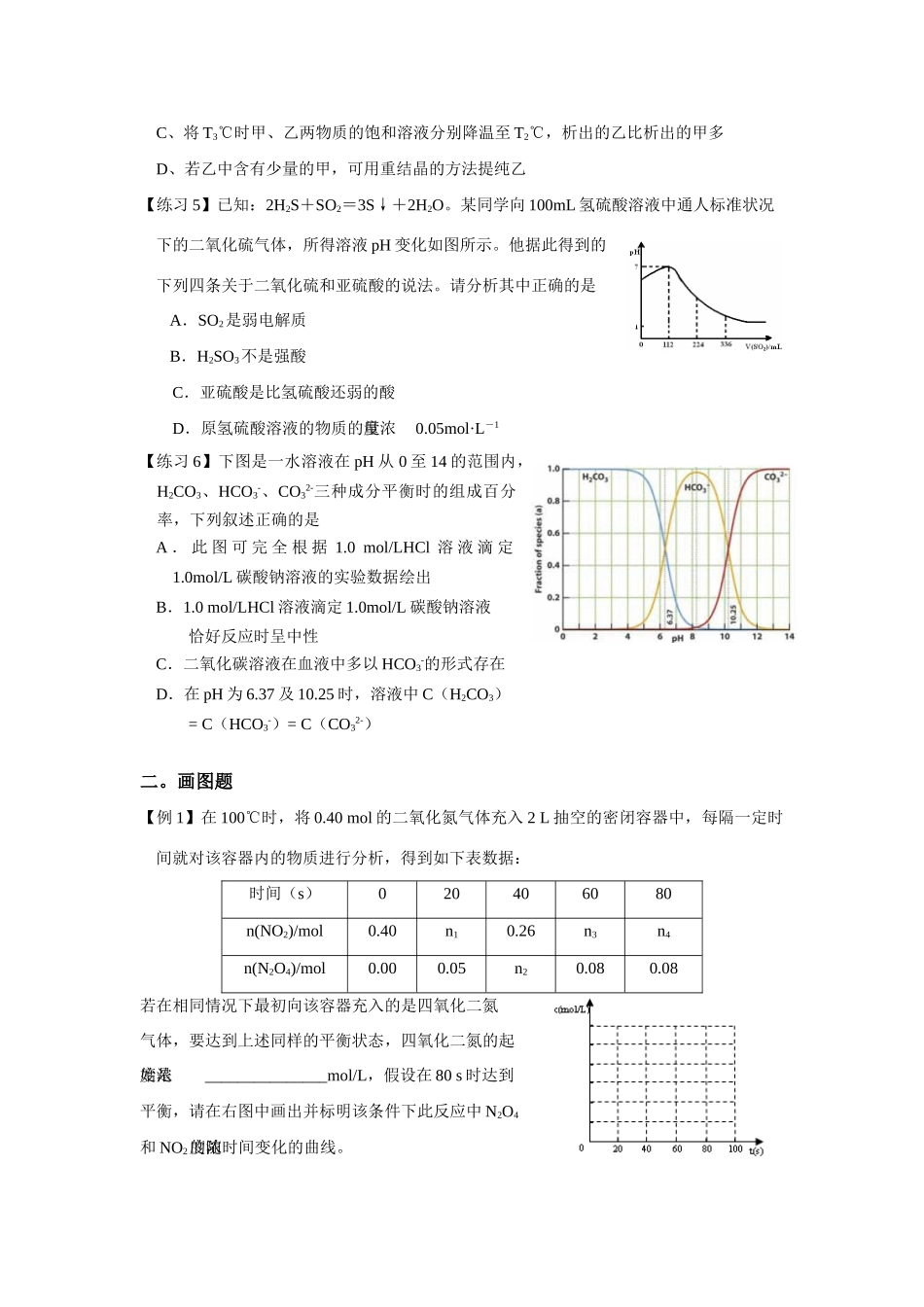

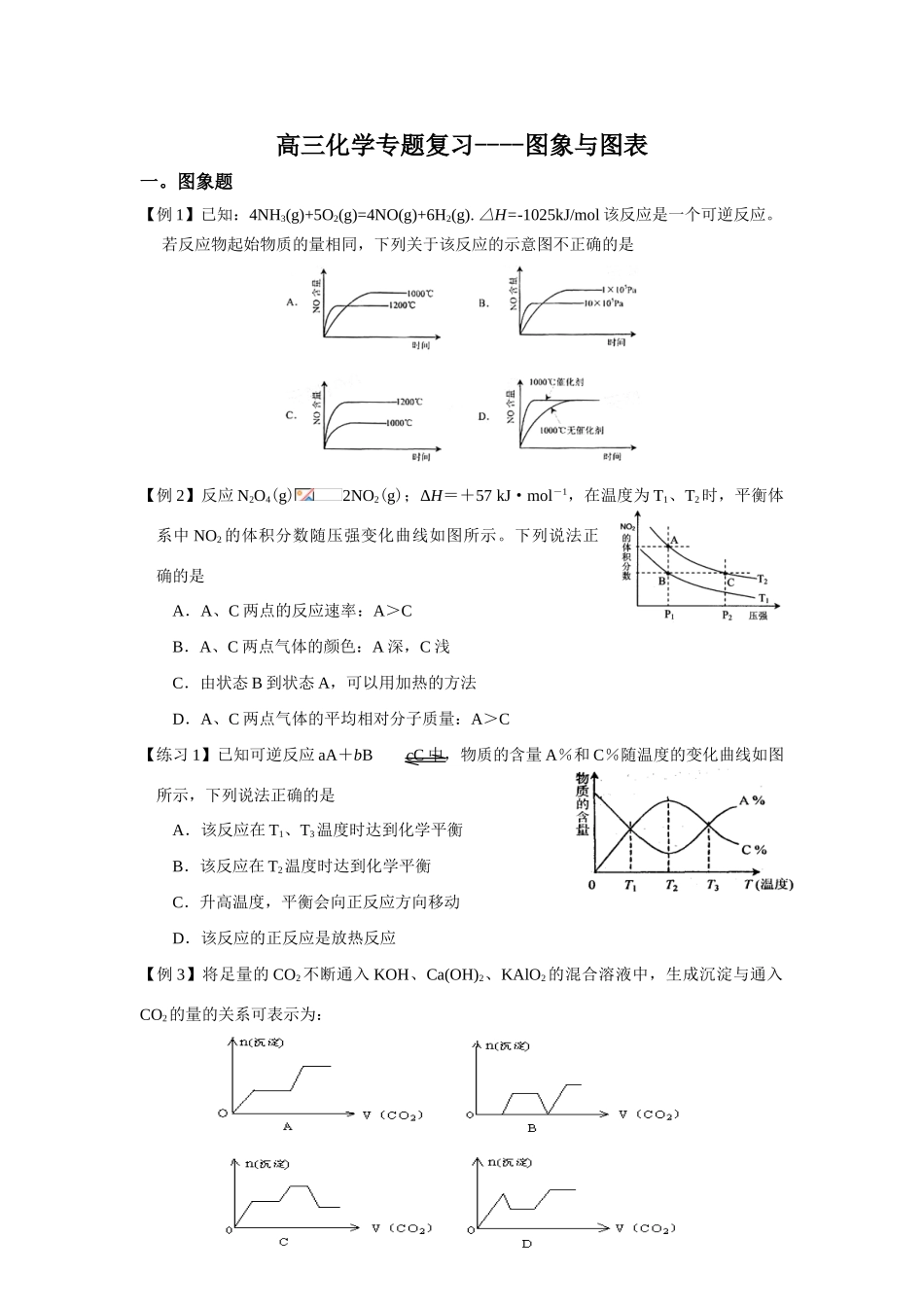

高三化学专题复习----图象与图表一。图象题【例1】已知：4NH3(g)+5O2(g)=4NO(g)+6H2(g).△H=-1025kJ/mol该反应是一个可逆反应。若反应物起始物质的量相同，下列关于该反应的示意图不正确的是【例2】反应N2O4(g)2NO2(g)；ΔH＝＋57kJ·mol－1，在温度为T1、T2时，平衡体系中NO2的体积分数随压强变化曲线如图所示。下列说法正确的是A．A、C两点的反应速率：A＞CB．A、C两点气体的颜色：A深，C浅C．由状态B到状态A，可以用加热的方法D．A、C两点气体的平均相对分子质量：A＞C【练习1】已知可逆反应aA＋bBcC中，物质的含量A％和C％随温度的变化曲线如图所示，下列说法正确的是A．该反应在T1、T3温度时达到化学平衡B．该反应在T2温度时达到化学平衡C．升高温度，平衡会向正反应方向移动D．该反应的正反应是放热反应【例3】将足量的CO2不断通入KOH、Ca(OH)2、KAlO2的混合溶液中，生成沉淀与通入CO2的量的关系可表示为：相对浓度O3【练习2】．向用盐酸酸化的MgSO4溶液中加入Ba(OH)2溶液，产生的沉淀质量m与加入的体积V之间的关系，关于下图曲线的推测正确的是A．ab段产生的沉淀为硫酸钡B．ab产生段的沉淀为氢氧化镁C．bc段产生的沉淀为氢氧化镁D．bc段产生的沉淀为硫酸钡和氢氧化镁【例4】下列实验过程中产生的现象与对应的图形相符合的是A．NaHSO3粉末加入HNO3溶液中B．H2S气体通入氯水中C．NaOH溶液滴入Ba(HCO3)2溶液中D．CO2通入澄清石灰水中【练习3】．某研究性学习小组，为研究光化学烟雾消长规律，在一烟雾实验箱中，测得烟雾的主要成分为RH(烃)、NO、NO2、O3、PAN(CH3COOONO2)，各种物质的相对浓度随时间的消失，记录于右图，根据图中数据，下列推论，最不合理的是A．NO的消失的速率比RH快B．NO生成NO2C．RH及NO2可以生成PAN及O3D．O3生成PAN【练习4】甲、乙两种物质溶解度曲线如右图所示：下列说法一定正确的是A、A点表示T1℃时甲的溶液已饱和，乙的溶液未饱和B、B点表示T2℃时甲、乙两物质的溶液均达饱和且两溶液的物质的量浓度相等m/gV/mLOabcdC、将T3℃时甲、乙两物质的饱和溶液分别降温至T2℃，析出的乙比析出的甲多D、若乙中含有少量的甲，可用重结晶的方法提纯乙【练习5】已知：2H2S＋SO2＝3S↓＋2H2O。某同学向100mL氢硫酸溶液中通人标准状况下的二氧化硫气体，所得溶液pH变化如图所示。他据此得到的下列四条关于二氧化硫和亚硫酸的说法。请分析其中正确的是A．SO2是弱电解质B．H2SO3不是强酸C．亚硫酸是比氢硫酸还弱的酸D．原氢硫酸溶液的物质的量浓度0.05mol·L－1【练习6】下图是一水溶液在pH从0至14的范围内，H2CO3、HCO3-、CO32-三种成分平衡时的组成百分率，下列叙述正确的是A．此图可完全根据1.0mol/LHCl溶液滴定1.0mol/L碳酸钠溶液的实验数据绘出B．1.0mol/LHCl溶液滴定1.0mol/L碳酸钠溶液恰好反应时呈中性C．二氧化碳溶液在血液中多以HCO3-的形式存在D．在pH为6.37及10.25时，溶液中C（H2CO3）=C（HCO3-）=C（CO32-）二。画图题【例1】在100℃时，将0.40mol的二氧化氮气体充入2L抽空的密闭容器中，每隔一定时间就对该容器内的物质进行分析，得到如下表数据：时间（s）020406080n(NO2)/mol0.40n10.26n3n4n(N2O4)/mol0.000.05n20.080.08若在相同情况下最初向该容器充入的是四氧化二氮气体，要达到上述同样的平衡状态，四氧化二氮的起始浓度是_______________mol/L，假设在80s时达到平衡，请在右图中画出并标明该条件下此反应中N2O4和NO2的浓度随时间变化的曲线。【练习7】（1）某同学设计了如下影响反应速率因素的实验（温度控制为25℃和35℃）。请你根据实验目的帮助该同学完成以下实验设计表（用量：酸均为50.0mL、铝为9.0g过量）：（2）右图为实验①的“H2—t”曲线图，若上述反应浓度减少一倍，速率是原来的1/2；温度每升高10℃，反速率是原来的2倍。请在答题卡的座标中画出实验②和实验③的“H2—t”曲线图。【练习8】二氧化氮在加热条件下能够分解成一氧化氮和氧气。该反应进行到45秒时，达到平衡（NO2浓度约为0.0125mol/L）。右图中的曲线表示二氧化氮分解反应在前25秒内的反应进程。（1）请计算前20秒内氧气的平均生成速度：（2）若反应延续至70秒，请在图...
