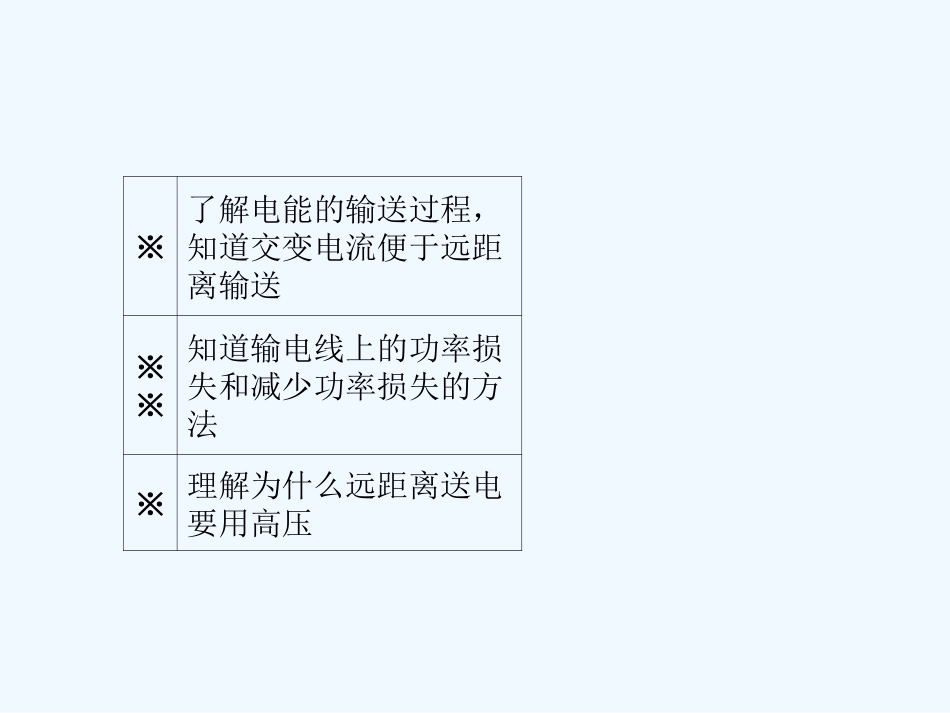

※了解电能的输送过程,知道交变电流便于远距离输送※※知道输电线上的功率损失和减少功率损失的方法※理解为什么远距离送电要用高压在城郊和农村,常常看到高压输电线(如图所示),有的电压高达100000V以上,为什么要用高电压输电呢?1.输送电能的基本要求是__________、________、________.2.降低输电损耗的两个途径;一是__________________________、二是______________________.3.如图所示是远距离输电的基本过程示意图,请填上各部分的名称①____________;②____________;③__________;④__________;⑤__________;⑥__________.答案:1.可靠;保质;经济2.减小输电线路的电阻;减小输电导线中的电流3.①发电站②升压变压器③远距离输电线路④一次高压变电所⑤二次高压变电所⑥工厂(1)可靠:保证供电线路正常工作.(2)——保质:保证供电质量电压和频率要稳定.(3)——经济:线路建设和运行的费用低能耗少、电价低.(1)输电线路的构成主要有:发电机、升压变压器、输电导线、降压变压器,用电器,如图所示由于发电机本身的输出电压不可能很高,所以采用高压输电时,在发电站内需用升压变压器升压后再由输电线输出,到用电区再用降压变压器降到所需的电压.(2)输电线路上的电压损失输电导线有电阻,电流通过输电导线时,会在线路上产生电势降落,致使输电线路末端的电压U3比起始端电压要低,这就是输电线路上的电压损失ΔU=U2-U3.对交变电流来说,造成电压损失的原因既有电阻,又有电抗,其中因电阻损失的电压为ΔU=IR.(3)减小输电线路电压损失的两种方法①减小输电线路电阻由R=ρlS可知,间距一定时,使用电阻率小的材料,增大导体横截面积可减小电阻.②减小输电电流I由P=UI可知,当输送功率一定时,升高电压可以减小电流.“提高电压,降低电流”与欧姆定律矛盾吗?答案:不矛盾.欧姆定律是对纯电阻耗能元件而成立的定律,而“提高电压,降低电流”是从输送角度,由P=IU,且P一定的条件下得出的结论,两者没有联系.(1)功率损失的原因输电导线有电阻,电流通过电阻时,电能必有一部分转化为内能而损失掉.(2)功率损失的大小设输电导线的总电阻为R,输电电流为I,则损失功率为ΔP=I2R.(3)减少损耗的方法据P损=I2R可知,减小输电线路上功率损失的方法主要有两种:①减小输电线的电阻R,据R=a.减小输电线长度L:由于输电距离一定,所以在实际中不可能用减小L来减小R.b.减小电阻率ρ:目前一般用电阻率较小的铜或铝作导线材料.c.增大导线的横截面积S:这要多耗费金属材料,增加成本,同时给输电线的架设带来很大的困难.②减小输电电流I,据I=PUa.减小输送功率P:在实际中不能以用户少用或不用电来达到减少损耗的目的.b.提高输电电压U:在输送功率P一定,输电线电阻R一定的条件下,输电电压提高到原来的n倍,据P损=PU2·R知,输电线上的功率损耗将降为原来的1n2.根据以上分析知,采用高压输电是减小输电线上功率损耗最有效、最经济的措施.特别提醒:发电站的输送功率取决于用户消耗的功率,不是由发电站输出的功率决定用户和线路消耗的功率.发电厂发电机的输出电压为U1,发电厂至学校的输电导线总电阻为R,通过导线上的电流为I,学校得到的电压为U2,则输电导线上损耗的功率下列表达式错误的是()A.U21RB.U1-U22RC.I2RD.I(U1-U2)答案:A解析:用P=求电阻上损失的功率时,U要与电阻R相对应,选项A中的U1是输出电压不是输电线电阻上的电压,故A是错误的.B中的U1-U2是输电线上电阻上的电压,因此,B是正确的,C、D中的电流I是输电线中的电流,故C、D都是正确的.远距离输电的基本结构示意图如下:(1)功率关系P1=P2,P3=P4,P2=P线+P3(2)电压、电流关系U1U2=n1n2=I2I1,U3U4=n3n4=I4I3U2=U线+U3,I2=I3=I线.(3)输电电流:I线=P2U2=P3U3=U2-U3R线.(4)输电导线上损耗的电功率:P线=I线U线=I2线R线,P线=P2U22R线.“西电东送”工程中为了减少输电损耗,必须提高输电电压.从西部某电站向华东某地区输送的电功率为106kW,输电电压为1000kV,输电线电阻为100Ω.若改用超导材料作为输电线,则可减少输...
