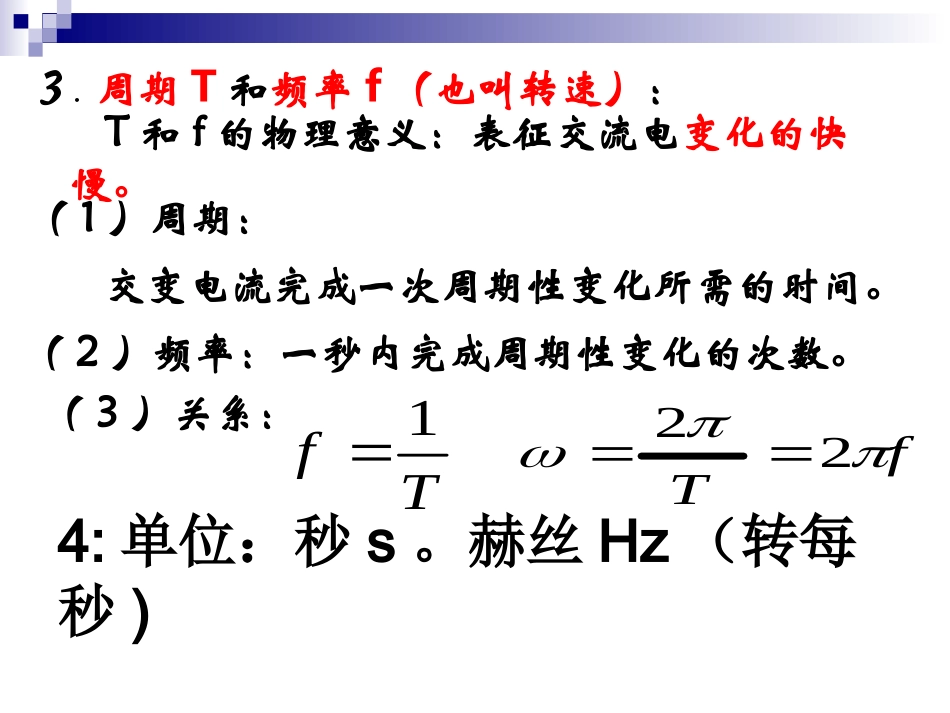

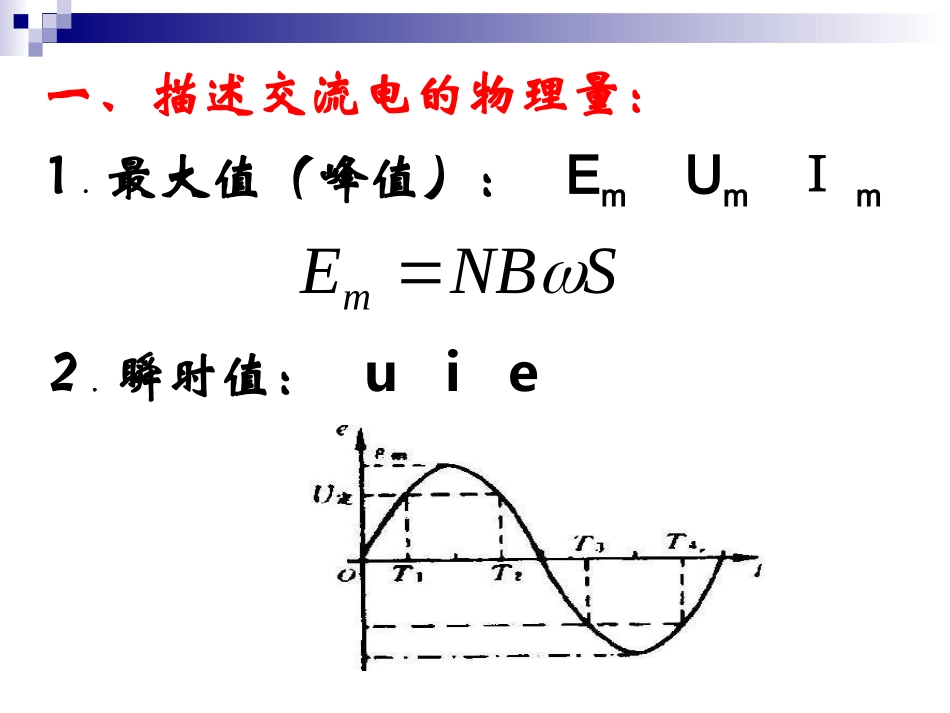

5.2描述交变电流的物理量一、描述交流电的物理量：1．最大值（峰值）：EmUmＩmSNBEm２．瞬时值：uie３．周期T和频率f（也叫转速）：（1）周期：交变电流完成一次周期性变化所需的时间。（2）频率：一秒内完成周期性变化的次数。T和f的物理意义：表征交流电变化的快慢。（3）关系：Tf1fT224:单位：秒s。赫丝Hz（转每秒)我国生产和生活用交流电的周期T＝_______s，频率f=_______Hz，角速度ω＝_______rad/s，在1s内电流的方向变化__________次。0.0250１００π100一个周期内电流方向改变两次。练习1：如图所示为某正弦交流电流的图像，求其峰值、周期和角速度，并写出该电流的瞬时值表达式。20Im＝20Aω＝100πrad/s.电流的瞬时表达式为i＝20sin100πt(A)T＝0.02s４．有效值：EUI（1）定义：根据电流的热效应来规定，让交流电和直流通过相同阻值的电阻，如果他们在一个周期内产生的热量相等，就把这一直流电的数值叫做这一交流电的有效值。（2）正弦交流电的有效值与最大值的关系：2mEE2mII(3)说明：A．以上关系式只适用于正弦或余弦交流电；B．交流用电器的额定电压和额定电流，交流电流表和交流电压表的读数是有效值，对于交流电若没有特殊说明的均指有效值C．电容器的耐压值指峰值平均值：ENtB．求通过某导体截面的电量一定要用平均值。（4）注意：峰值（最大值）、有效值、平均值在应用上的区别。A．在求交流电的功、功率或电热时必须用交流电的有效值。相位P36相位差P36例3.如图表示一交流的电流随时间变化的图像,求该电流的有效值。4232222121122IRTIRTIRT22121()2III221(42)(32)52A22212122)1(RtIRtIQ3.01222.011222J8.2RtIQ2)2(118.22IAI8.2例2.某交流电压随时间的变化规律如图所示，则此交流电的频率是_____Hz。若将该电压加在10uF的电容器上，则电容器的耐压值不应小于______V；若将该电压加在一阻值为1KΩ的纯电阻用电器上，用电器恰能正常工作，为避免意外事故的发生，该电路中保险丝的额定电流不能低于______A。200－20020.2520021.0u/vt/s练习2：如图表示一交流随时间变化的图像，求此交流的有效值。5IA2221222TTIRTIRIR2222141()()2222I练习3:一个电阻接在10V的直流电源上，它的发热功率是P，当接到电压为u=10sinωtV的交流电源上，它的发热功率（）A．0.25PB．0.5PC．PD．2PB
