通信原理课程设计对讲机VIP免费

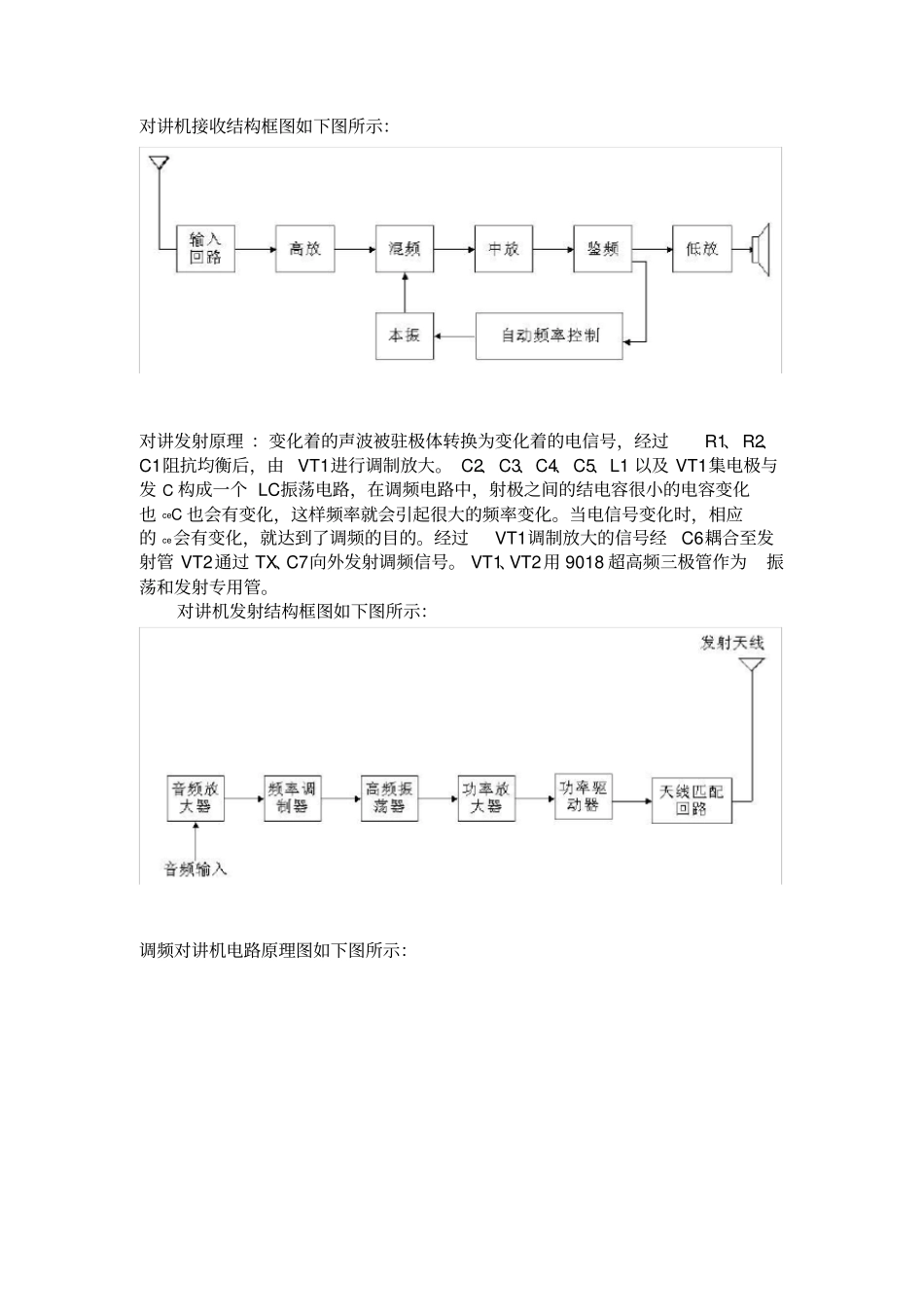

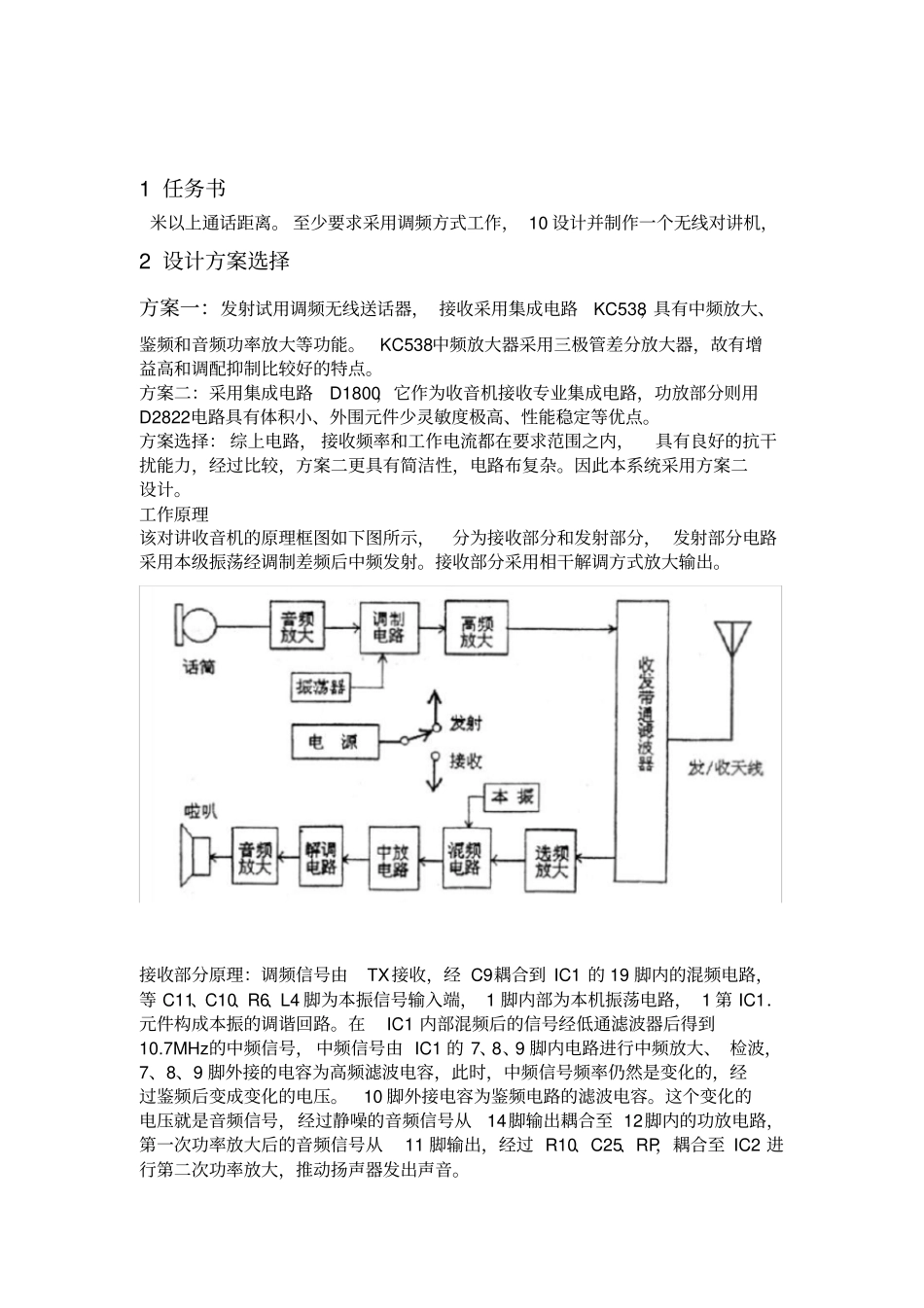

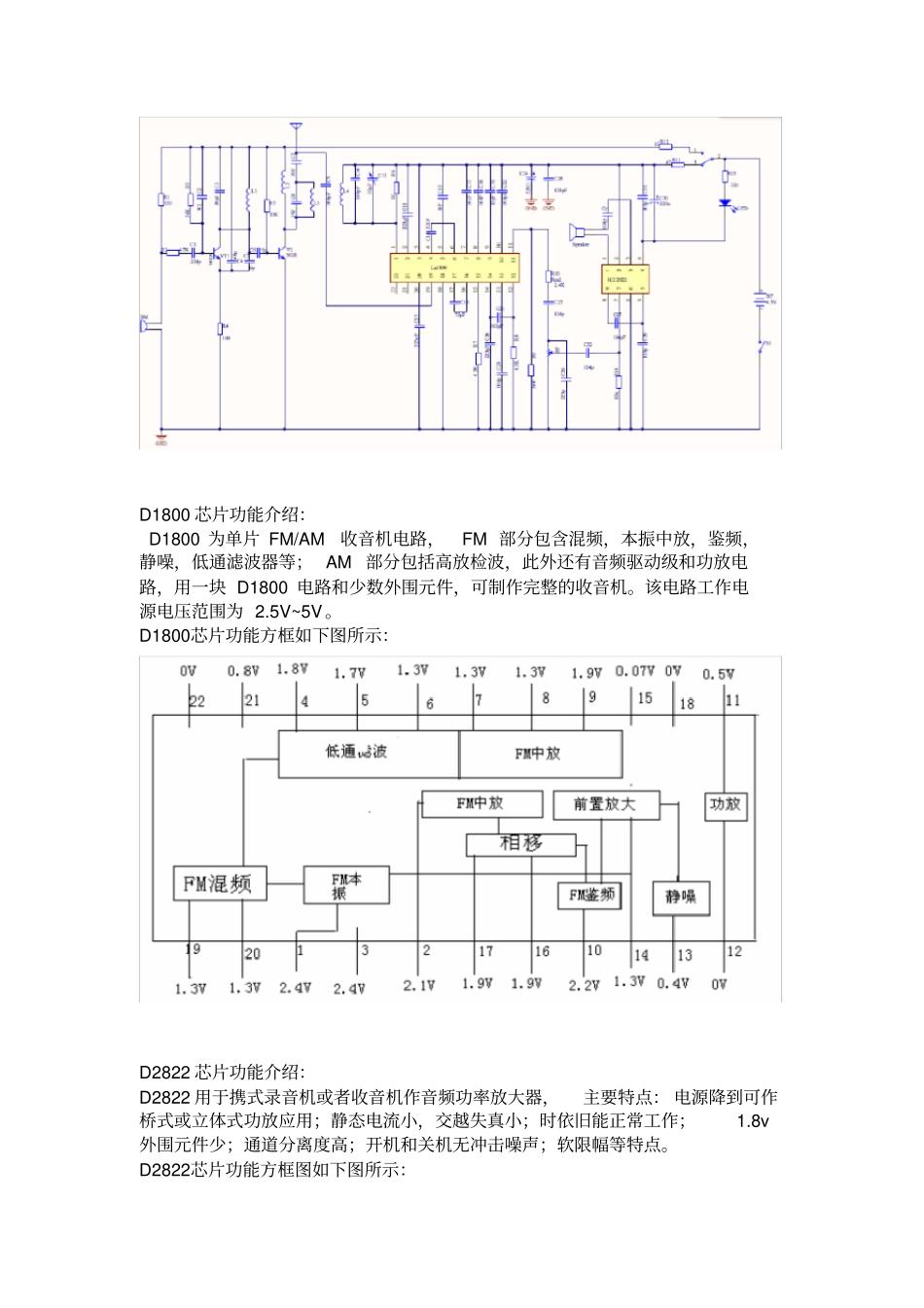

1任务书米以上通话距离。至少要求采用调频方式工作，10设计并制作一个无线对讲机，2设计方案选择方案一：发射试用调频无线送话器，接收采用集成电路KC538，具有中频放大、鉴频和音频功率放大等功能。KC538中频放大器采用三极管差分放大器，故有增益高和调配抑制比较好的特点。方案二：采用集成电路D1800，它作为收音机接收专业集成电路，功放部分则用D2822电路具有体积小、外围元件少灵敏度极高、性能稳定等优点。方案选择：综上电路，接收频率和工作电流都在要求范围之内，具有良好的抗干扰能力，经过比较，方案二更具有简洁性，电路布复杂。因此本系统采用方案二设计。工作原理该对讲收音机的原理框图如下图所示，分为接收部分和发射部分，发射部分电路采用本级振荡经调制差频后中频发射。接收部分采用相干解调方式放大输出。接收部分原理：调频信号由TX接收，经C9耦合到IC1的19脚内的混频电路，等C11、C10、R6、L4脚为本振信号输入端，1脚内部为本机振荡电路，1第IC1．元件构成本振的调谐回路。在IC1内部混频后的信号经低通滤波器后得到10.7MHz的中频信号，中频信号由IC1的7、8、9脚内电路进行中频放大、检波，7、8、9脚外接的电容为高频滤波电容，此时，中频信号频率仍然是变化的，经过鉴频后变成变化的电压。10脚外接电容为鉴频电路的滤波电容。这个变化的电压就是音频信号，经过静噪的音频信号从14脚输出耦合至12脚内的功放电路，第一次功率放大后的音频信号从11脚输出，经过R10、C25、RP，耦合至IC2进行第二次功率放大，推动扬声器发出声音。对讲机接收结构框图如下图所示：对讲发射原理：变化着的声波被驻极体转换为变化着的电信号，经过R1、R2、C1阻抗均衡后，由VT1进行调制放大。C2、C3、C4、C5、L1以及VT1集电极与发C构成一个LC振荡电路，在调频电路中，射极之间的结电容很小的电容变化也ceC也会有变化，这样频率就会引起很大的频率变化。当电信号变化时，相应的ce会有变化，就达到了调频的目的。经过VT1调制放大的信号经C6耦合至发射管VT2通过TX、C7向外发射调频信号。VT1、VT2用9018超高频三极管作为振荡和发射专用管。对讲机发射结构框图如下图所示：调频对讲机电路原理图如下图所示：D1800芯片功能介绍：D1800为单片FM/AM收音机电路，FM部分包含混频，本振中放，鉴频，静噪，低通滤波器等；AM部分包括高放检波，此外还有音频驱动级和功放电路，用一块D1800电路和少数外围元件，可制作完整的收音机。该电路工作电源电压范围为2.5V~5V。D1800芯片功能方框如下图所示：D2822芯片功能介绍：D2822用于携式录音机或者收音机作音频功率放大器，主要特点：电源降到可作桥式或立体式功放应用；静态电流小，交越失真小；时依旧能正常工作；1.8v外围元件少；通道分离度高；开机和关机无冲击噪声；软限幅等特点。D2822芯片功能方框图如下图所示：号脚为号脚为左输出，2从图上我们可以看出该芯片的各个引脚的功能：1号脚，6号脚为电源负极，5号脚为右输入（负）电源正极，3号脚为右输出，48号脚为左输入。7号脚为左输入（负），为右输入（正），3所需用的设备、仪器所需要的设备与工具：电烙铁、示波器、万用表、焊锡、螺丝刀、手工钳、松香、海绵对讲机原料清单：称名与参数数量名称与参数数量称与参数数量名称与参数数量名称与参数数量R11201C339P1C1933P13\6L2T1正负极片2R24.3K1C468P1C20223P13\5L3T1焊片1R336K1C56P1C21103P13\5L4T1自62.5×攻4R41001C66P1C22103P1V19018H1自82.5×攻1R510K1C739P1C23104P1V29018H1螺×42.5杆3R61K1C839P1C2422013LED1螺×41.7杆1R74.3K1C915P1C25104P1电位器1细长10cm线3R84.3K1C101C26223P1话筒．1长细线6cm310PR95601C11单联1C27104P1IC118001平行线1R102.4K1C12223P1C28103P1IC228221电路板1R11471C13223P1C29103P1开关1喇叭1R12151C14221P1C302201开关按钮1拉杆天线1套R133301C1518P1C31103P1大拨盘1机壳1R1410K1C1675P1C32104P1小拨盘1图纸1C1224P1C17101P1CY104P1电池正极片1C2102P1C18103P1L13\5T1电池负极片14设计步骤分析确定完成课程设计方案。画出电路原理图并及时答辩。购买元器件和相关实验用品。按照电路原理图焊接元器件。...
