铝合金基本常识VIP专享VIP免费

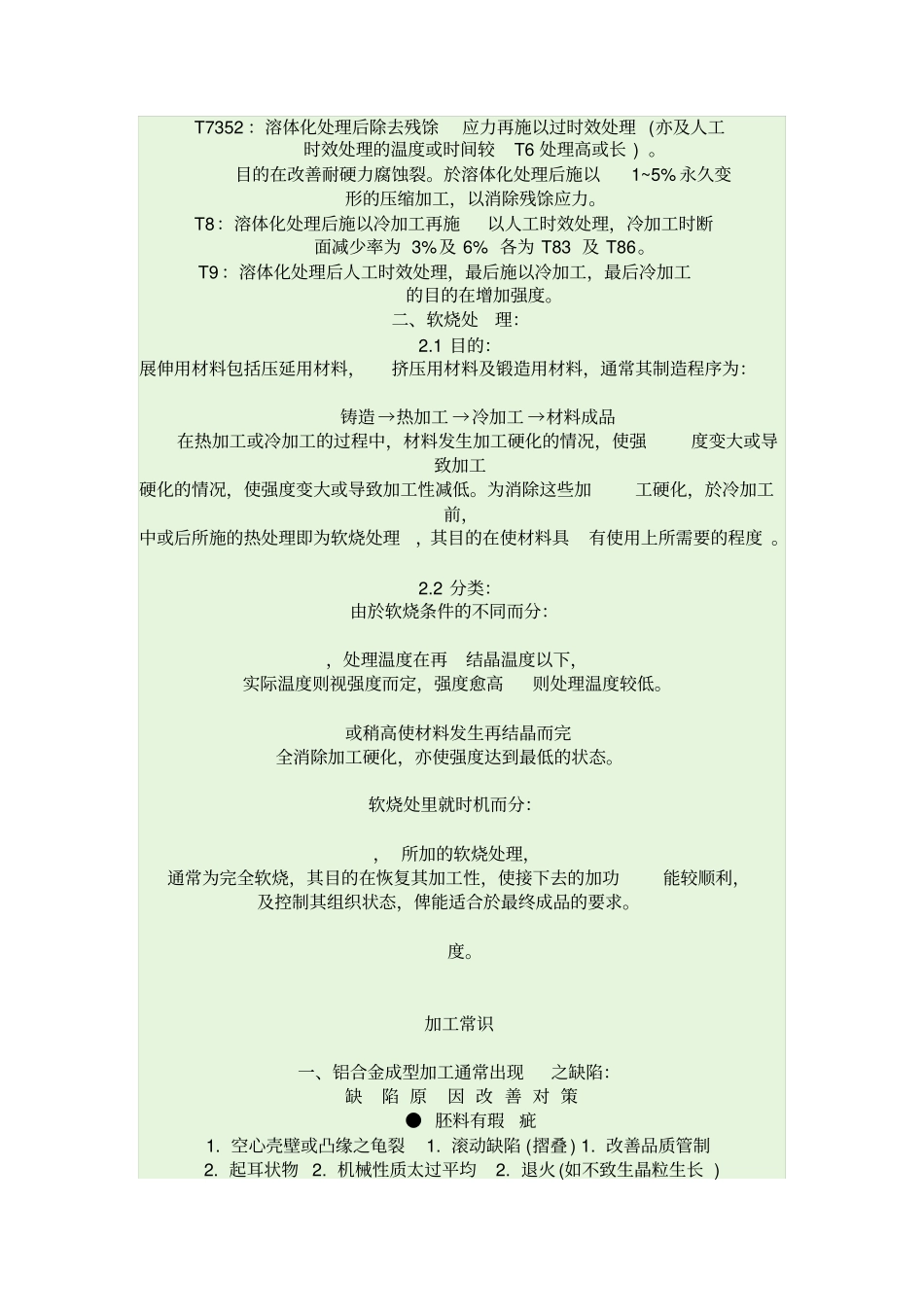

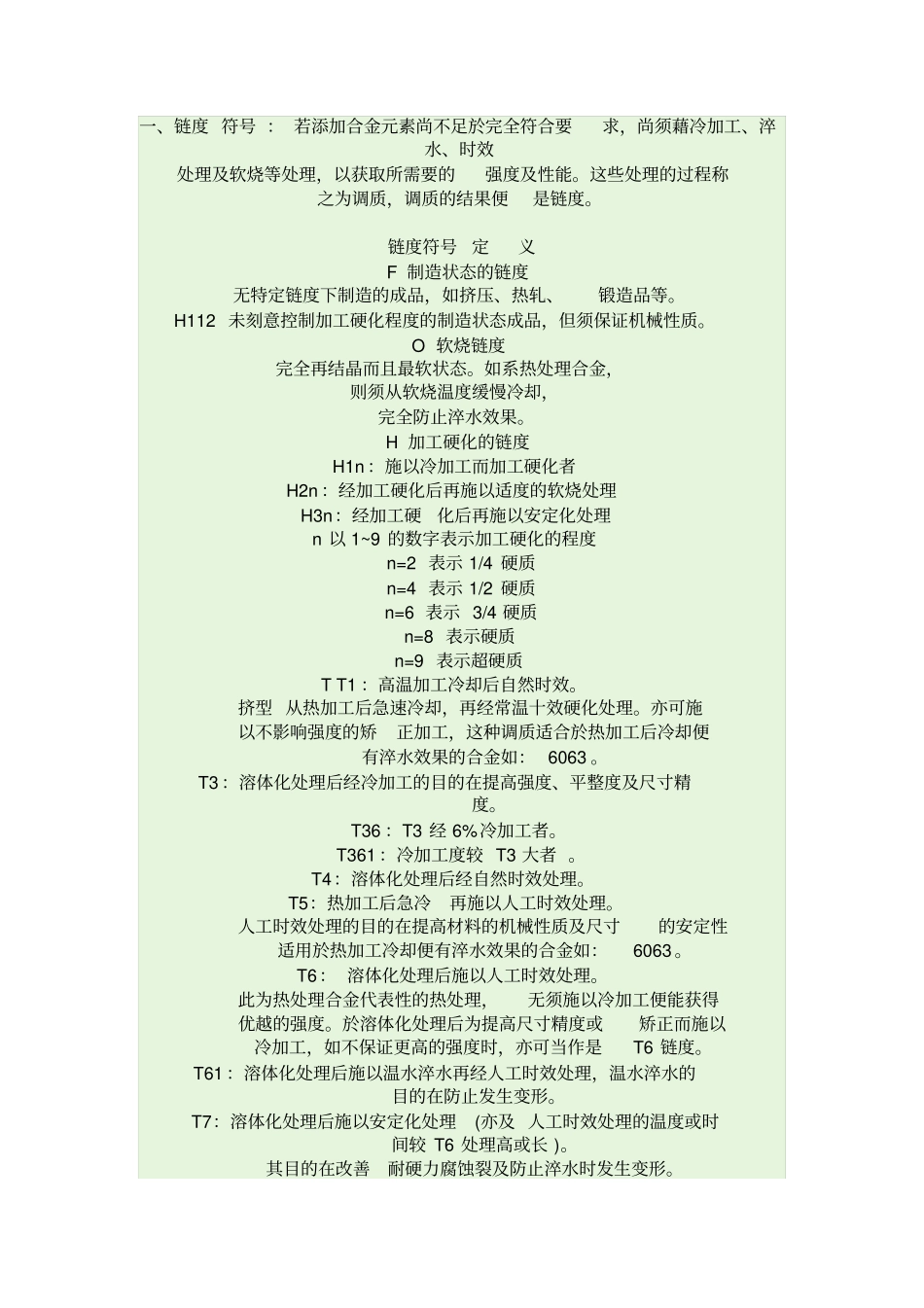

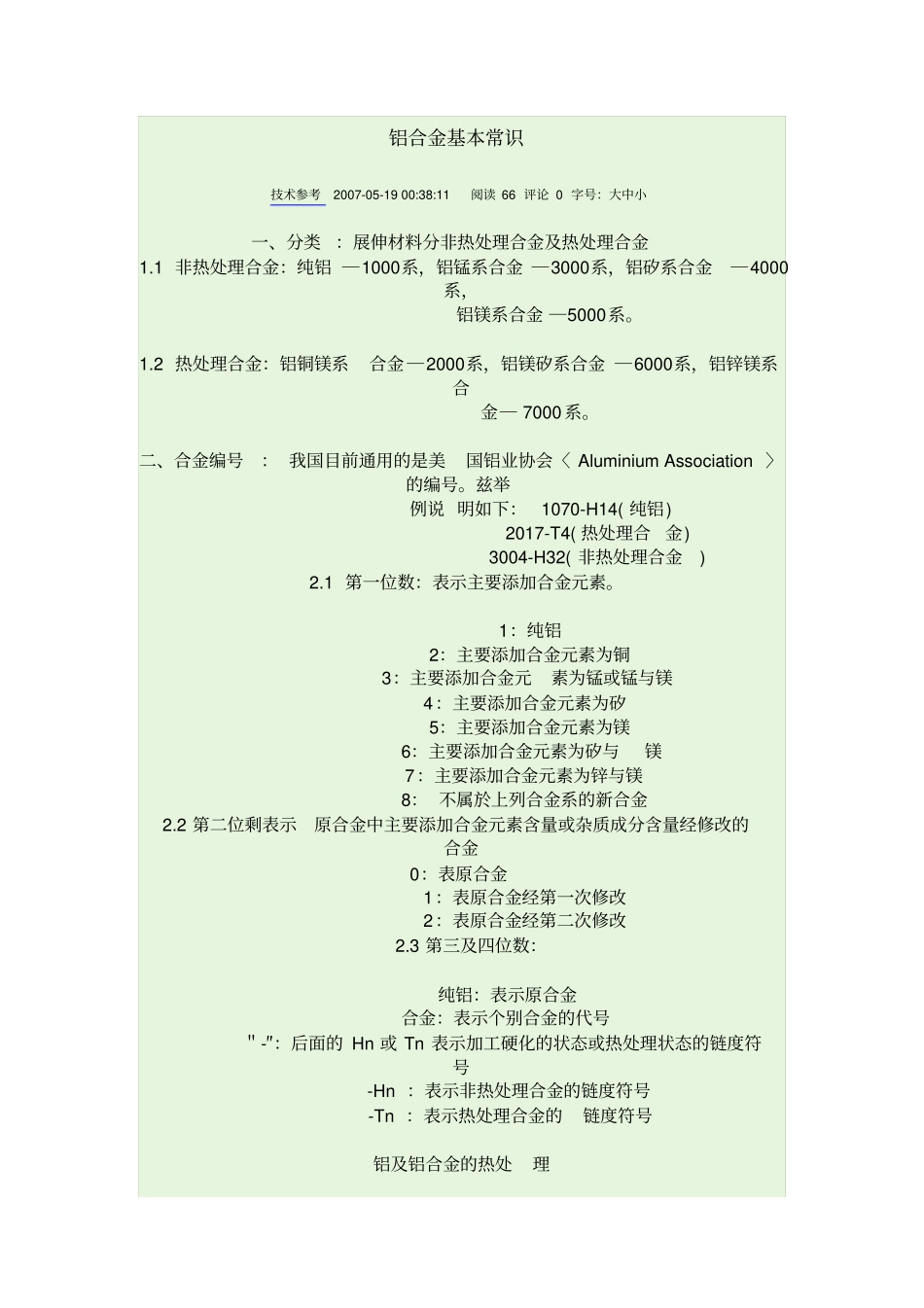

铝合金基本常识技术参考2007-05-1900:38:11阅读66评论0字号：大中小一、分类：展伸材料分非热处理合金及热处理合金1.1非热处理合金：纯铝─1000系，铝锰系合金─3000系，铝矽系合金─4000系，铝镁系合金─5000系。1.2热处理合金：铝铜镁系合金─2000系，铝镁矽系合金─6000系，铝锌镁系合金─7000系。二、合金编号：我国目前通用的是美国铝业协会〈AluminiumAssociation〉的编号。兹举例说明如下：1070-H14(纯铝)2017-T4(热处理合金)3004-H32(非热处理合金)2.1第一位数：表示主要添加合金元素。1：纯铝2：主要添加合金元素为铜3：主要添加合金元素为锰或锰与镁4：主要添加合金元素为矽5：主要添加合金元素为镁6：主要添加合金元素为矽与镁7：主要添加合金元素为锌与镁8：不属於上列合金系的新合金2.2第二位剩表示原合金中主要添加合金元素含量或杂质成分含量经修改的合金0：表原合金1：表原合金经第一次修改2：表原合金经第二次修改2.3第三及四位数：纯铝：表示原合金合金：表示个别合金的代号＂-″：后面的Hn或Tn表示加工硬化的状态或热处理状态的链度符号-Hn：表示非热处理合金的链度符号-Tn：表示热处理合金的链度符号铝及铝合金的热处理一、链度符号：若添加合金元素尚不足於完全符合要求，尚须藉冷加工、淬水、时效处理及软烧等处理，以获取所需要的强度及性能。这些处理的过程称之为调质，调质的结果便是链度。链度符号定义F制造状态的链度无特定链度下制造的成品，如挤压、热轧、锻造品等。H112未刻意控制加工硬化程度的制造状态成品，但须保证机械性质。O软烧链度完全再结晶而且最软状态。如系热处理合金，则须从软烧温度缓慢冷却，完全防止淬水效果。H加工硬化的链度H1n：施以冷加工而加工硬化者H2n：经加工硬化后再施以适度的软烧处理H3n：经加工硬化后再施以安定化处理n以1~9的数字表示加工硬化的程度n=2表示1/4硬质n=4表示1/2硬质n=6表示3/4硬质n=8表示硬质n=9表示超硬质TT1：高温加工冷却后自然时效。挤型从热加工后急速冷却，再经常温十效硬化处理。亦可施以不影响强度的矫正加工，这种调质适合於热加工后冷却便有淬水效果的合金如：6063。T3：溶体化处理后经冷加工的目的在提高强度、平整度及尺寸精度。T36：T3经6%冷加工者。T361：冷加工度较T3大者。T4：溶体化处理后经自然时效处理。T5：热加工后急冷再施以人工时效处理。人工时效处理的目的在提高材料的机械性质及尺寸的安定性适用於热加工冷却便有淬水效果的合金如：6063。T6：溶体化处理后施以人工时效处理。此为热处理合金代表性的热处理，无须施以冷加工便能获得优越的强度。於溶体化处理后为提高尺寸精度或矫正而施以冷加工，如不保证更高的强度时，亦可当作是T6链度。T61：溶体化处理后施以温水淬水再经人工时效处理，温水淬水的目的在防止发生变形。T7：溶体化处理后施以安定化处理(亦及人工时效处理的温度或时间较T6处理高或长)。其目的在改善耐硬力腐蚀裂及防止淬水时发生变形。T7352：溶体化处理后除去残馀应力再施以过时效处理(亦及人工时效处理的温度或时间较T6处理高或长)。目的在改善耐硬力腐蚀裂。於溶体化处理后施以1~5%永久变形的压缩加工，以消除残馀应力。T8：溶体化处理后施以冷加工再施以人工时效处理，冷加工时断面减少率为3%及6%各为T83及T86。T9：溶体化处理后人工时效处理，最后施以冷加工，最后冷加工的目的在增加强度。二、软烧处理：2.1目的：展伸用材料包括压延用材料，挤压用材料及锻造用材料，通常其制造程序为：铸造→热加工→冷加工→材料成品在热加工或冷加工的过程中，材料发生加工硬化的情况，使强度变大或导致加工硬化的情况，使强度变大或导致加工性减低。为消除这些加工硬化，於冷加工前，中或后所施的热处理即为软烧处理，其目的在使材料具有使用上所需要的程度。2.2分类：由於软烧条件的不同而分：，处理温度在再结晶温度以下，实际温度则视强度而定，强度愈高则处理温度较低。或稍高使材料发生再结晶而完全消除加工硬化，亦使强度达到最低的状态。软烧处里就时机而分：，所加的软烧处理，通常为完全软烧，其目的在恢复其加工性，使接下去的加功能较顺利，及控制其组...
