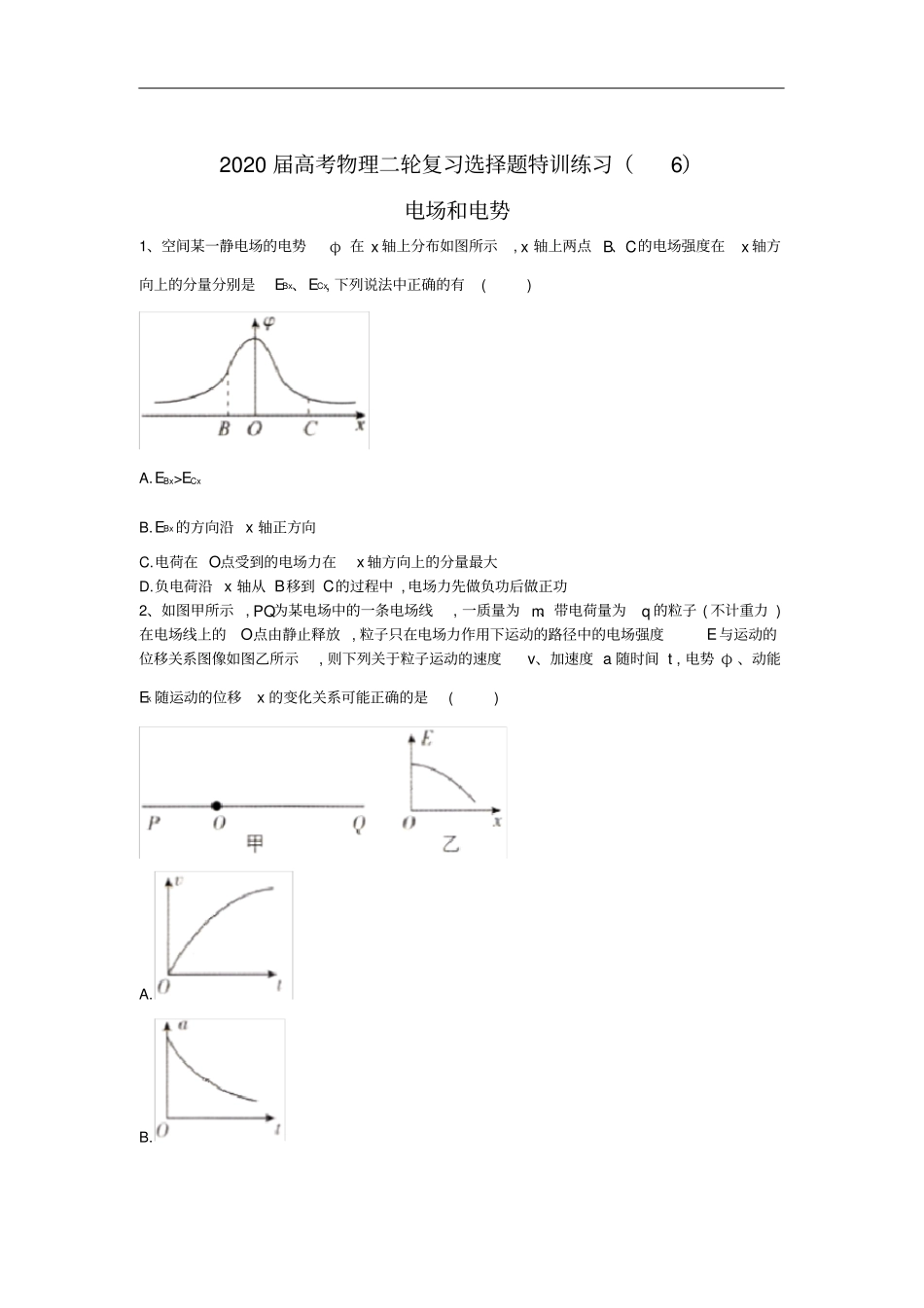

2020届高考物理二轮复习选择题特训练习（6）电场和电势1、空间某一静电场的电势φ在x轴上分布如图所示,x轴上两点B、C的电场强度在x轴方向上的分量分别是EBx、ECx,下列说法中正确的有()A.EBx>ECxB.EBx的方向沿x轴正方向C.电荷在O点受到的电场力在x轴方向上的分量最大D.负电荷沿x轴从B移到C的过程中,电场力先做负功后做正功2、如图甲所示,PQ为某电场中的一条电场线,一质量为m、带电荷量为q的粒子(不计重力)在电场线上的O点由静止释放,粒子只在电场力作用下运动的路径中的电场强度E与运动的位移关系图像如图乙所示,则下列关于粒子运动的速度v、加速度a随时间t,电势φ、动能Ek随运动的位移x的变化关系可能正确的是()A.B.C.D.3、如图所示,质量为m1=0.1kg的不带电小环A套在粗糙的竖直杆上,小环A与杆间的动摩擦因数33,假设最大静摩擦力等于滑动摩擦力一质量为m2=0.2kg、电荷量为q=0.3C的带正电小球B与A用一绝缘细线相连,整个装置处于匀强电场中,恰好保持静止,重力加速度g取10m/s2,则下列说法正确的是()A.电场强度E值最小时,其方向与水平方向的夹角θ=30°B.电场强度E值最小时,其方向与水平方向的夹角θ=60°C.电场强度E的最小值为103N/CD.电场强度E的最小值为53N/C4、图甲中直线PQ表示电场中的一条电场线,质量为m、电荷量为q的带负电粒子仅在电场力作用下沿该电场线向右运动,经过P点时速度为v0,到达Q点时速度减为零,粒子运动的v—t图像如图乙所示,下列判断正确的是()A.P点电势高于Q点电势B.P点的电场强度大于Q点的电场强度C.P、Q两点的电势差为202mvqD.带负电粒子在P点的电势能大于在Q点的电势能5、在光滑绝缘水平面内存在着一个静电场,其中一条电场线沿x轴方向且各点电势φ随x坐标的变化规律如图所示。一质量为m、电荷量为-q的带电小球从O点由静止释放,该小球沿x轴做直线运动,则()A.小球在O~x2间做加速度增大的加速运动,在x2后做匀减速直线运动B.小球在x2处电势能最小,动能最大C.小球在x2处速度最大,在x1、x3处速度相同D.小球在x4处速度是在x3处速度的一半6、如图，a、b是电场中的两个点，aE、bE分别表示a、b两点的电场强度，可以确定（）A．aE=bEB．aE
