QC提高深厚淤泥质土钻孔灌注桩一次成孔质量(南汇新城星空之境海绵公园DBO项目)VIP免费

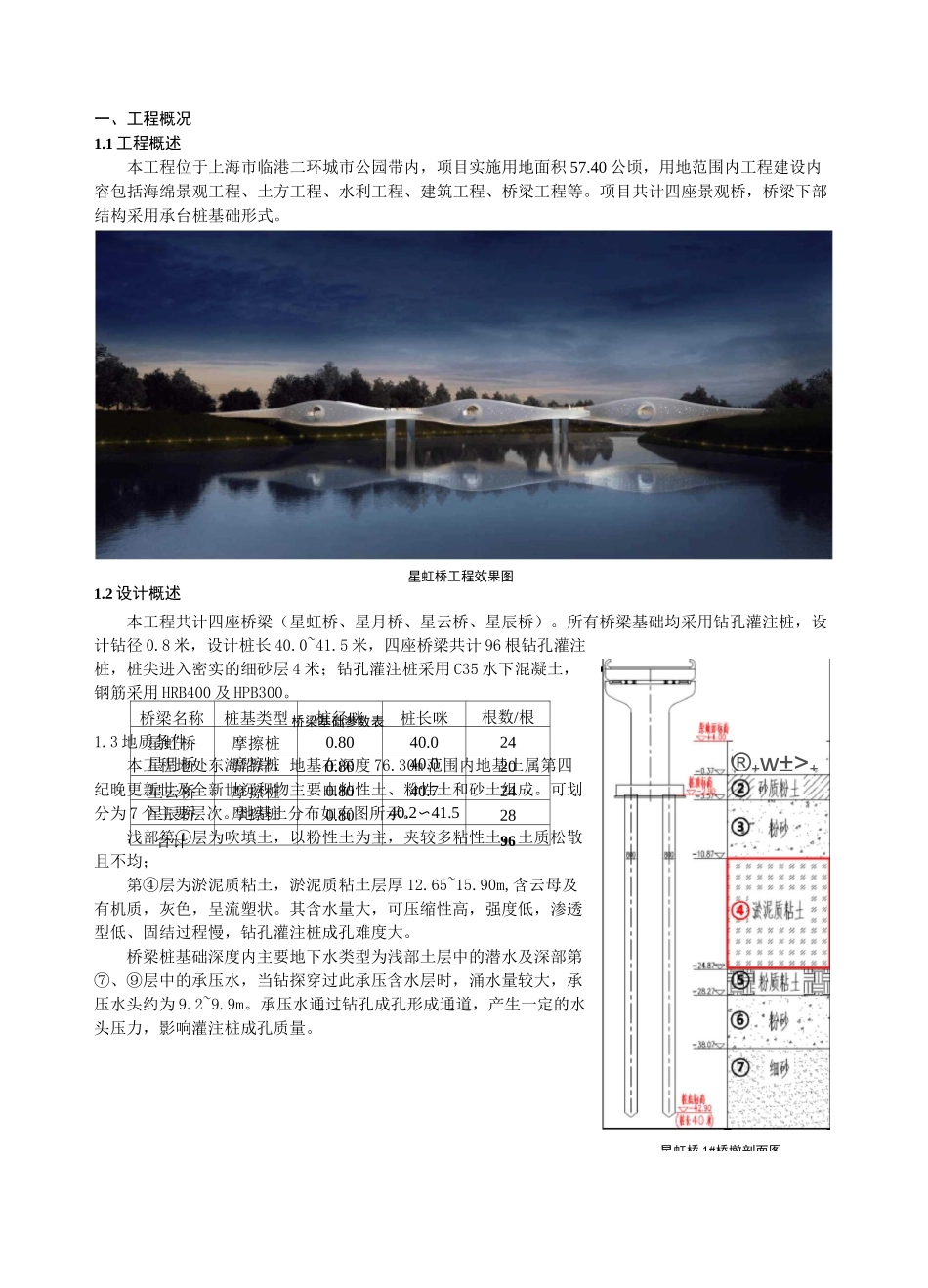

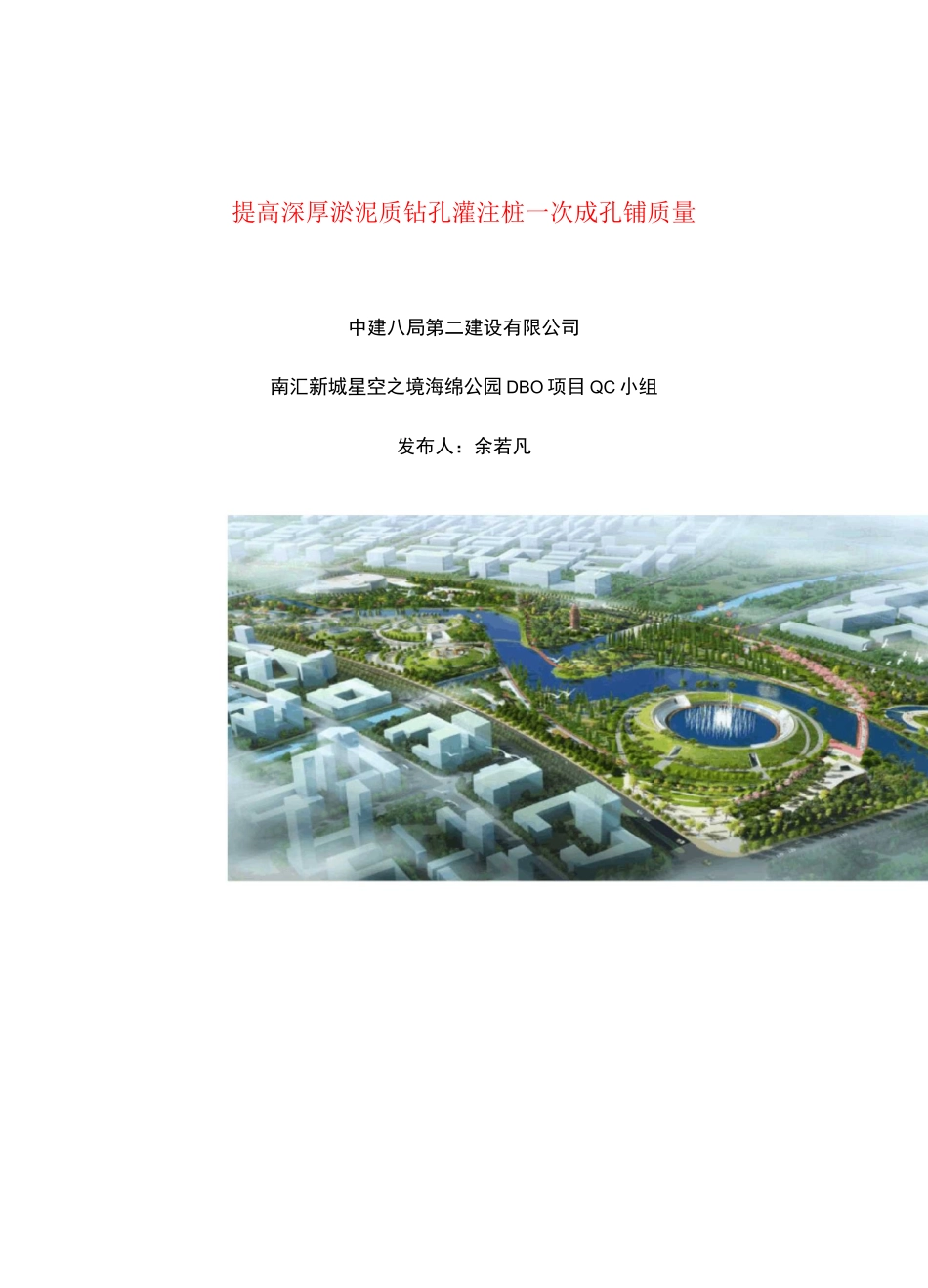

提高深厚淤泥质钻孔灌注桩一次成孔铺质量中建八局第二建设有限公司南汇新城星空之境海绵公园DBO项目QC小组发布人：余若凡桥梁名称桩基类型桩径咪桩长咪根数/根星虹桥摩擦桩0.8040.024星月桥摩擦桩0.8040.020星云桥摩擦桩0.8040.724星辰桥摩擦桩0.8040.2〜41.528合计961.2设计概述本工程共计四座桥梁（星虹桥、星月桥、星云桥、星辰桥）。所有桥梁基础均采用钻孔灌注桩，设计钻径0.8米，设计桩长40.0~41.5米，四座桥梁共计96根钻孔灌注桩，桩尖进入密实的细砂层4米；钻孔灌注桩采用C35水下混凝土，钢筋采用HRB400及HPB300。桥梁基础参数表1.3地质条件本工程地处东海沿岸，地基在深度76.30m范围内地基土属第四纪晚更新世及全新世沉积物主要由粘性土、粉性土和砂土组成。可划分为7个主要层次。地基土分布如右图所示。浅部第①层为吹填土，以粉性土为主，夹较多粘性土，土质松散且不均；第④层为淤泥质粘土，淤泥质粘土层厚12.65~15.90m,含云母及有机质，灰色，呈流塑状。其含水量大，可压缩性高，强度低，渗透型低、固结过程慢，钻孔灌注桩成孔难度大。桥梁桩基础深度内主要地下水类型为浅部土层中的潜水及深部第⑦、⑨层中的承压水，当钻探穿过此承压含水层时，涌水量较大，承压水头约为9.2~9.9m。承压水通过钻孔成孔形成通道，产生一定的水头压力，影响灌注桩成孔质量。®+w±>+一、工程概况1.1工程概述本工程位于上海市临港二环城市公园带内，项目实施用地面积57.40公顷，用地范围内工程建设内容包括海绵景观工程、土方工程、水利工程、建筑工程、桥梁工程等。项目共计四座景观桥，桥梁下部结构采用承台桩基础形式。星虹桥1#桥墩剖面图星虹桥工程效果图二、小组简介2.1小组概况小组概况表小组名称南汇新城星空之境海绵公园DBO项目QC小组课题名称提高深厚淤泥质土钻孔灌注桩一次成孔质量成立时间2019.03.15小组人数9课题类型现场型小组注册号CSCEC82-SH-2019-04活动时间2019.09.04-2019.12.15课题注册号CSCEC82-SH-2019-09活动频率2次凋接受QC教育时间28小时活动次数28次出勤率93%2.2小组成员表小组成员表小组名称南汇新城星空之境海绵公园DBO项目QC小组小组类型现场型课题名称提高深厚淤泥质土钻孔灌注桩一次成孔质量课题人数9小组成员简介姓名职务文化程度职称职责小组分工李金丰项目总工程师本科工程师组长QC小组活动召集王诚质量总监本科助理工程师副组长进度策划和指挥决策工作韦效玉责任工程师本科助理工程师组员现场调查、制定对朿徐罗平责任工程师本科助理工程师组员具体实施、效果反馈余若凡技术主管本科助理工程师组员现场调查、要因确认、资料汇总李宁测量工程师大专助理工程师组员现场调查、数据整理刘鸣试验工程师大专助理工程师组员现场调查、试验管理冉建强材料工程师本科助理工程师组员材料管理、设备管理迟宝坤材料工程师本科助理工程师组员材料管理、设备管理2.3QC小组活动一览表QC小组活动一览表序号活动内容活动时间参加人数主持人1QC小组成立2019年09月04日9李金丰2选题理由2019年09月11日8李金丰3现状调查2019年9月12日至2019年9月26日8王诚余若凡4原因分析2019年09月27日9王诚5要因确认2019年10月06日8徐罗平6制定对朿2019年10月14日9余若凡7对策实施2019年10月15日至2019年11月30日7余若凡韦效玉徐罗平迟宝坤冉建强8效果检查2019年12月01日7王诚9效益分析2019年12月08日9李金丰10QC成果总结整理2019年12月15日9余若凡0%三、选题理由3.1积累工程经验钻孔灌注桩属于地下隐蔽工程，施工质量隐患较多，通过本工程可积累近海地区淤泥质土壤桩基工程施工经验，为类似工程提供借鉴，树立公司良好形象。3.2地质条件复杂本工程为人工填海形成陆域，浅部土层由吹填而成，内有不规则分布的淤泥包，且地基土层厚多变不均匀，淤泥层厚，地下水水位高，影响桩基成孔的质量。3.3质量控制要求本工程质量目标为上海市市政工程金奖。公司要求所有工程桩不允许出现III类、IV类桩，工程桩要求高于规范要求，增加了施工难度。3.4成本控制要求灌注桩充盈系数变化对成本影响很大。防止因塌孔、扩径等引起混凝土超灌量增加；防止因夹泥、缩径等降低桩基承载力，后期额外产生加固成本...
