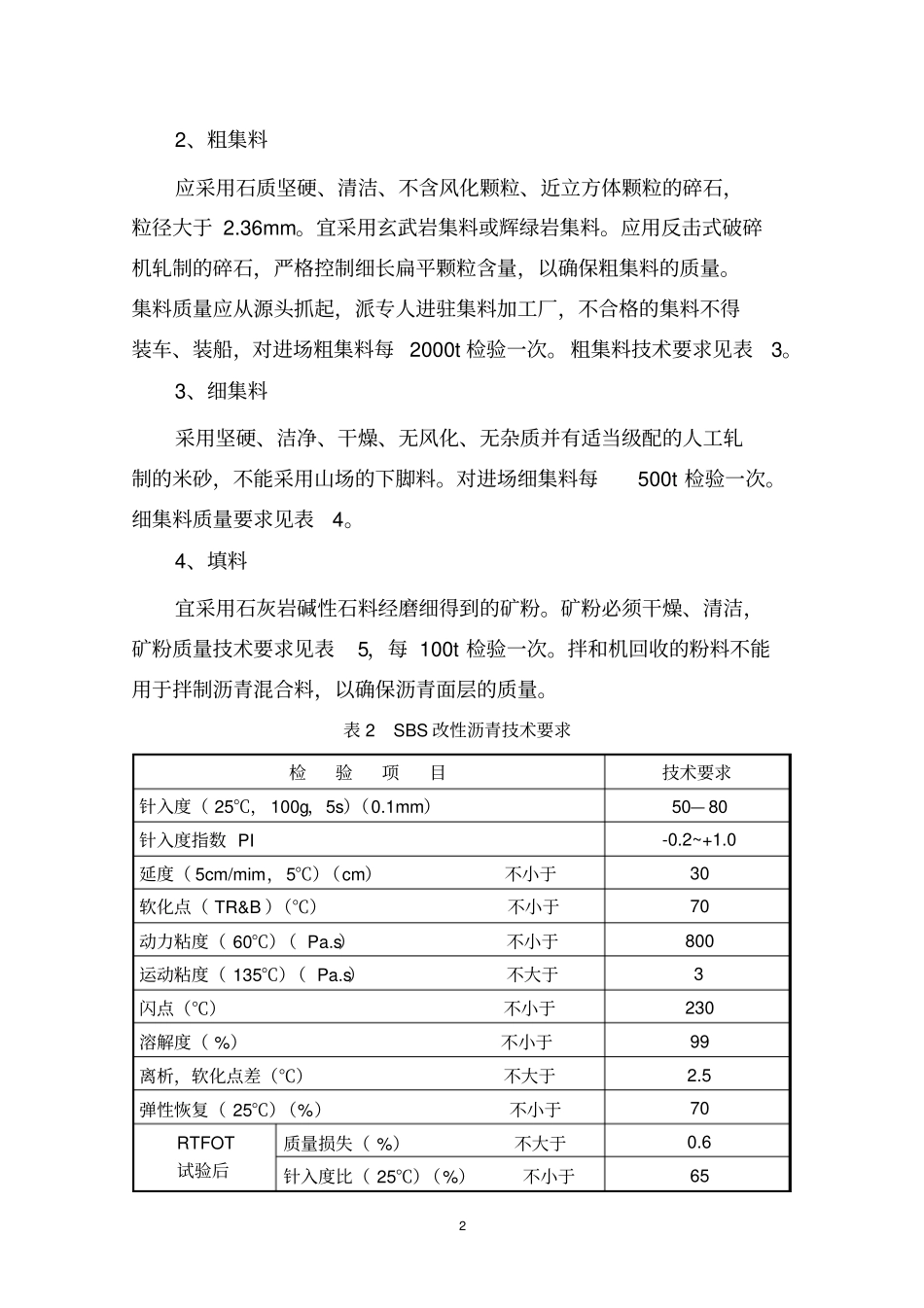

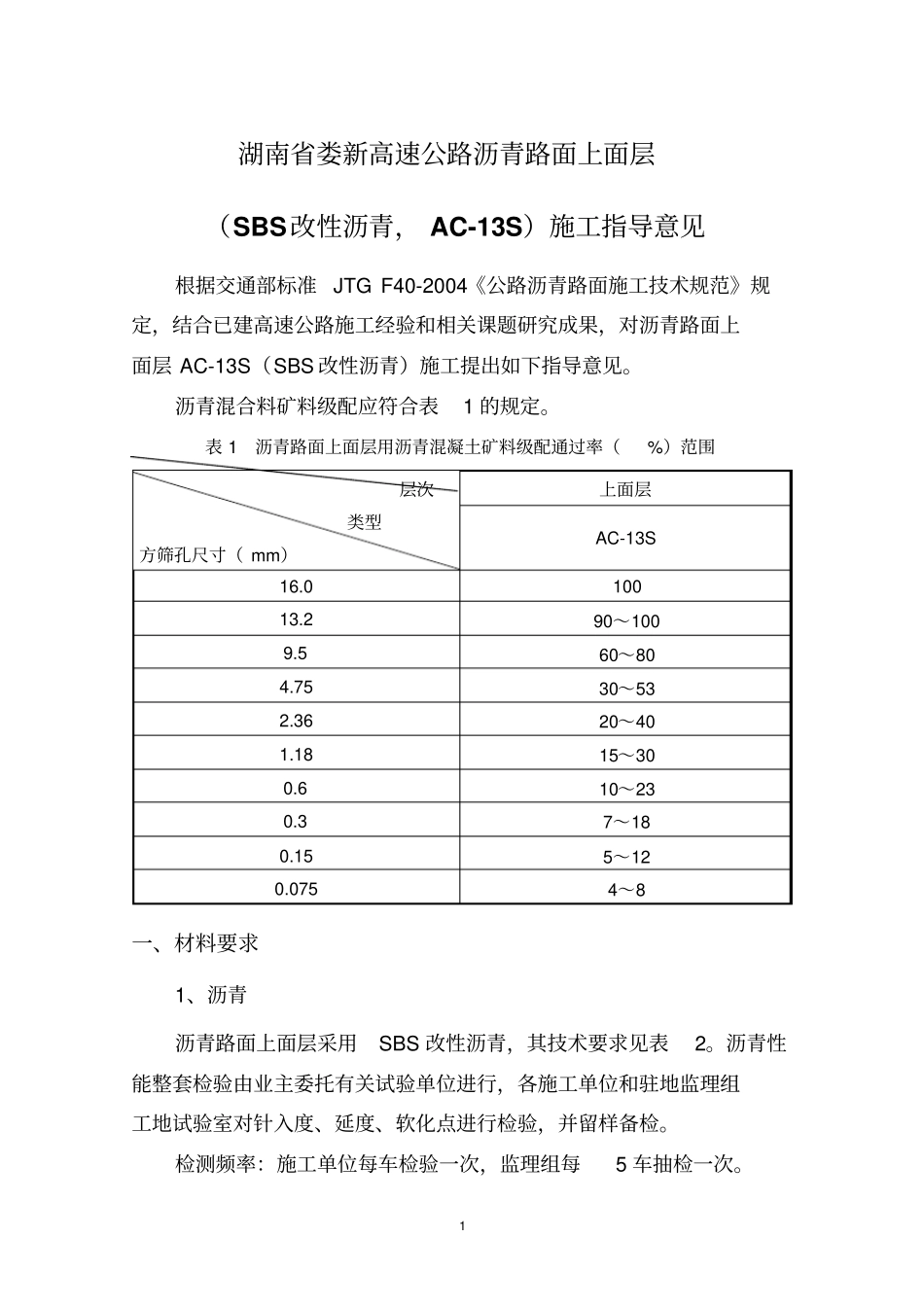

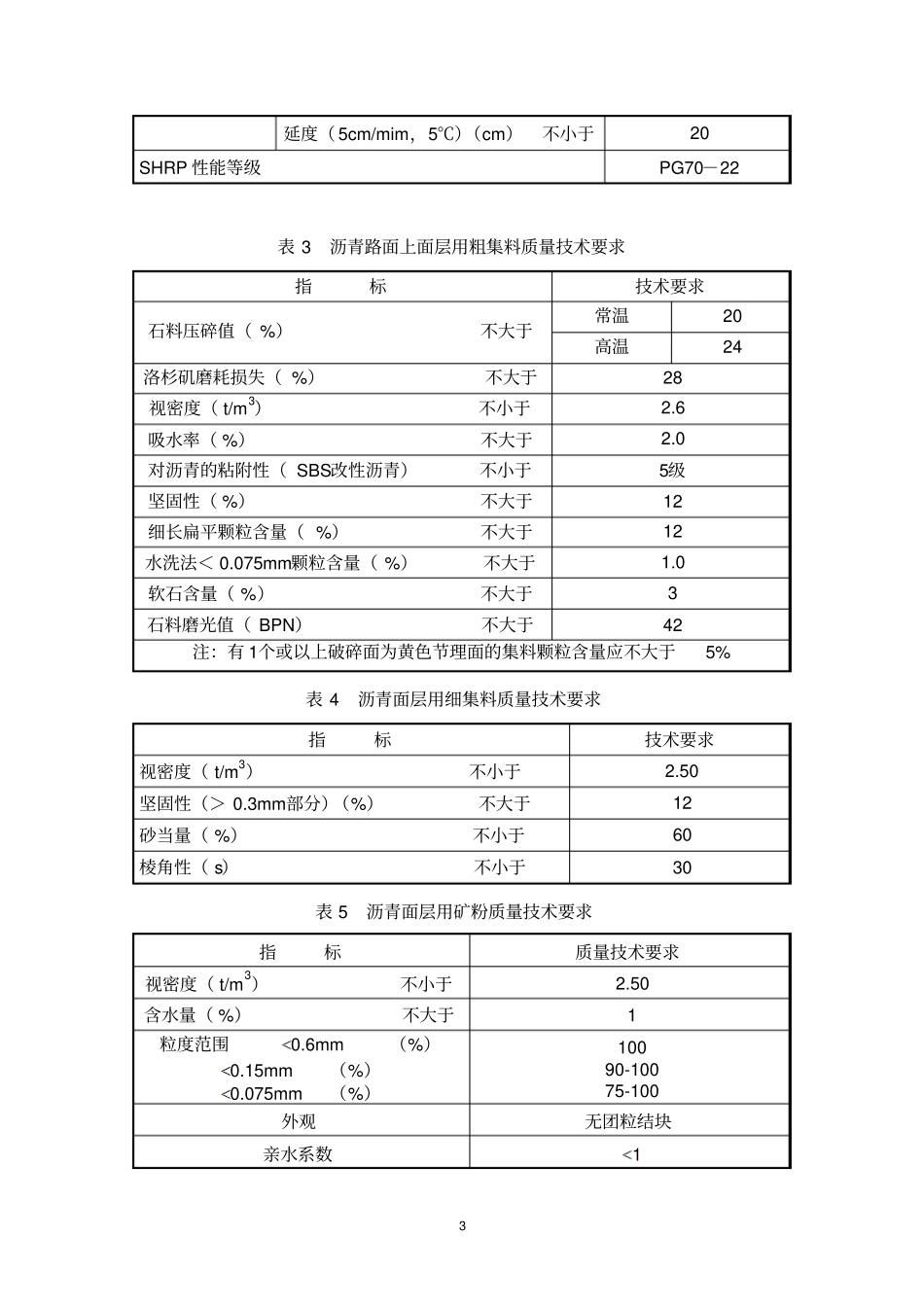

1湖南省娄新高速公路沥青路面上面层（SBS改性沥青，AC-13S）施工指导意见根据交通部标准JTGF40-2004《公路沥青路面施工技术规范》规定，结合已建高速公路施工经验和相关课题研究成果，对沥青路面上面层AC-13S（SBS改性沥青）施工提出如下指导意见。沥青混合料矿料级配应符合表1的规定。表1沥青路面上面层用沥青混凝土矿料级配通过率（%）范围层次类型方筛孔尺寸（mm）上面层AC-13S16.010013.290～1009.560～804.7530～532.3620～401.1815～300.610～230.37～180.155～120.0754～8一、材料要求1、沥青沥青路面上面层采用SBS改性沥青，其技术要求见表2。沥青性能整套检验由业主委托有关试验单位进行，各施工单位和驻地监理组工地试验室对针入度、延度、软化点进行检验，并留样备检。检测频率：施工单位每车检验一次，监理组每5车抽检一次。22、粗集料应采用石质坚硬、清洁、不含风化颗粒、近立方体颗粒的碎石，粒径大于2.36mm。宜采用玄武岩集料或辉绿岩集料。应用反击式破碎机轧制的碎石，严格控制细长扁平颗粒含量，以确保粗集料的质量。集料质量应从源头抓起，派专人进驻集料加工厂，不合格的集料不得装车、装船，对进场粗集料每2000t检验一次。粗集料技术要求见表3。3、细集料采用坚硬、洁净、干燥、无风化、无杂质并有适当级配的人工轧制的米砂，不能采用山场的下脚料。对进场细集料每500t检验一次。细集料质量要求见表4。4、填料宜采用石灰岩碱性石料经磨细得到的矿粉。矿粉必须干燥、清洁，矿粉质量技术要求见表5，每100t检验一次。拌和机回收的粉料不能用于拌制沥青混合料，以确保沥青面层的质量。表2SBS改性沥青技术要求检验项目技术要求针入度（25℃，100g，5s）（0.1mm）50—80针入度指数PI-0.2~+1.0延度（5cm/mim，5℃）（cm）不小于30软化点（TR&B）（℃）不小于70动力粘度（60℃）（Pa.s）不小于800运动粘度（135℃）（Pa.s）不大于3闪点（℃）不小于230溶解度（%）不小于99离析，软化点差（℃）不大于2.5弹性恢复（25℃）（%）不小于70RTFOT试验后质量损失（%）不大于0.6针入度比（25℃）（%）不小于653延度（5cm/mim，5℃）（cm）不小于20SHRP性能等级PG70－22表3沥青路面上面层用粗集料质量技术要求指标技术要求石料压碎值（%）不大于常温20高温24洛杉矶磨耗损失（%）不大于28视密度（t/m3）不小于2.6吸水率（%）不大于2.0对沥青的粘附性（SBS改性沥青）不小于5级坚固性（%）不大于12细长扁平颗粒含量（%）不大于12水洗法＜0.075mm颗粒含量（%）不大于1.0软石含量（%）不大于3石料磨光值（BPN）不大于42注：有1个或以上破碎面为黄色节理面的集料颗粒含量应不大于5%表4沥青面层用细集料质量技术要求指标技术要求视密度（t/m3）不小于2.50坚固性（＞0.3mm部分）（%）不大于12砂当量（%）不小于60棱角性（s）不小于30表5沥青面层用矿粉质量技术要求指标质量技术要求视密度（t/m3）不小于2.50含水量（%）不大于1粒度范围0.6mm（%）0.15mm（%）0.075mm（%）10090-10075-100外观无团粒结块亲水系数14塑性指数4注：亲水系数宜小于0.8。二、施工机械与质量检测仪器1、必须配备齐全施工机械和配件，做好开工前的保养、调试和试机，并保证在施工期间一般不发生有碍施工进度和质量的故障。沥青上面层宜采用单幅全宽机械化连续摊铺作业，对于单幅双车道面层，应实施两台摊铺机梯队作业，以确保摊铺面的质量。因而必须配备以下主要施工机械（一个施工点）。（1）间歇式沥青混合料拌和机，额定产量大于300t/h，另配有80t以上热贮料仓。全部生产过程由计算机自动控制，配有良好的打印装置。（2）沥青混合料摊铺机2台。（3）压路机：26t及以上吨位轮胎压路机不少于2台，11t及以上吨位双钢轮带振动压路机不少于3台。（4）载重量15t以上的自卸汽车不少于20辆。2、必须配备性能良好、精度符合规定的质量检测仪器，并配备足够的易损部件。主要仪器设备如下。（1）针入度仪（2）延度仪（3）软化点仪（4）沥青混合料马歇尔试验仪（5）马歇尔试件击实仪（6）试验室用沥青混合料拌和机（7）脱模器（8）沥青混合料离心抽提仪（带矿粉离心加速沉淀仪）或回流式5全自动沥青混合料抽提仪（9）标...
