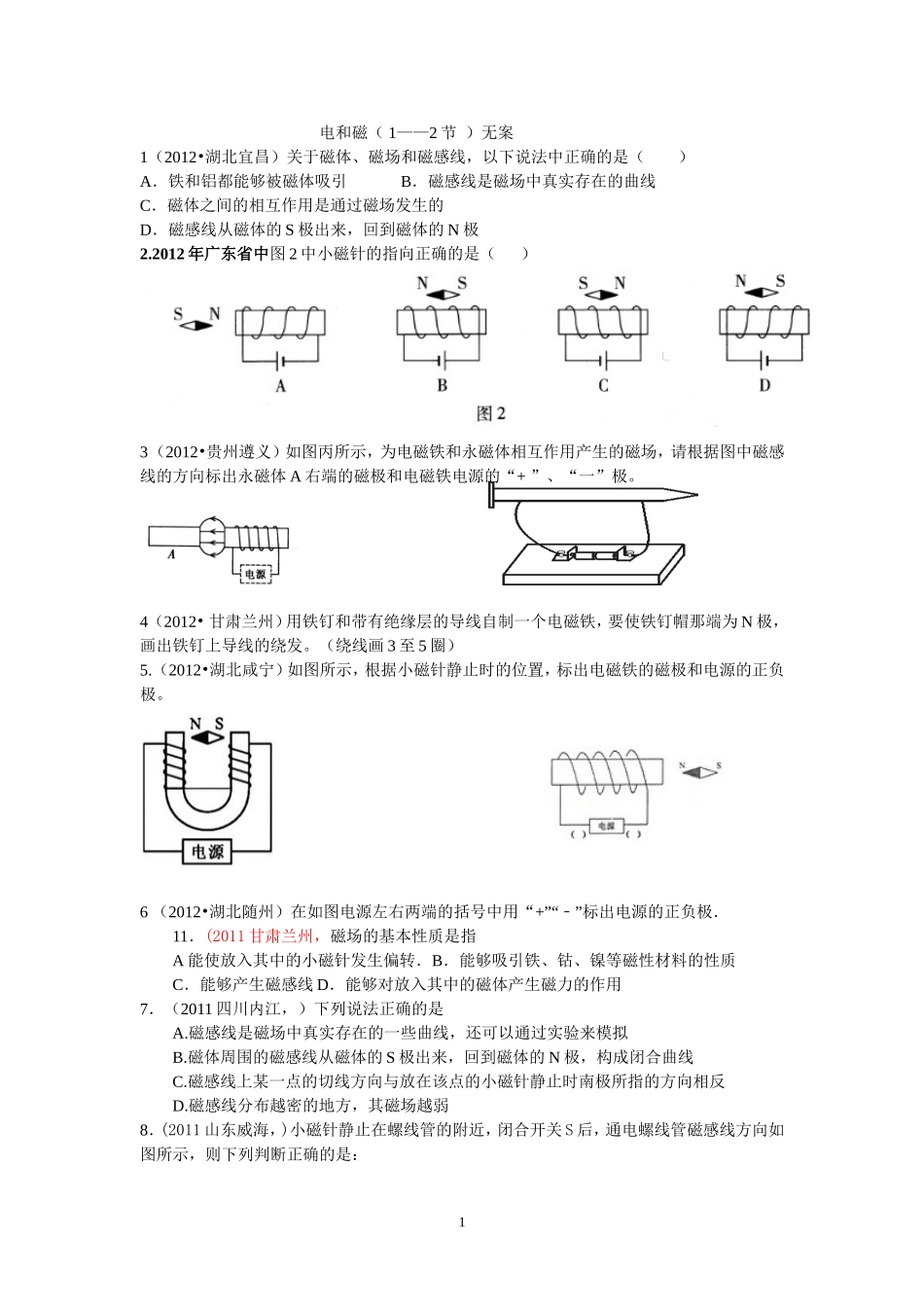

电和磁（1——2节）无案1（2012•湖北宜昌）关于磁体、磁场和磁感线，以下说法中正确的是（）A．铁和铝都能够被磁体吸引B．磁感线是磁场中真实存在的曲线C．磁体之间的相互作用是通过磁场发生的D．磁感线从磁体的S极出来，回到磁体的N极2.2012年广东省中图2中小磁针的指向正确的是（）3（2012•贵州遵义）如图丙所示，为电磁铁和永磁体相互作用产生的磁场，请根据图中磁感线的方向标出永磁体A右端的磁极和电磁铁电源的“+”、“一”极。4（2012•甘肃兰州）用铁钉和带有绝缘层的导线自制一个电磁铁，要使铁钉帽那端为N极，画出铁钉上导线的绕发。（绕线画3至5圈）5.（2012•湖北咸宁）如图所示，根据小磁针静止时的位置，标出电磁铁的磁极和电源的正负极。6（2012•湖北随州）在如图电源左右两端的括号中用“+”“”﹣标出电源的正负极．11．(2011甘肃兰州，磁场的基本性质是指A能使放入其中的小磁针发生偏转．B．能够吸引铁、钴、镍等磁性材料的性质C．能够产生磁感线D．能够对放入其中的磁体产生磁力的作用7．（2011四川内江，）下列说法正确的是A.磁感线是磁场中真实存在的一些曲线，还可以通过实验来模拟B.磁体周围的磁感线从磁体的S极出来，回到磁体的N极，构成闭合曲线C.磁感线上某一点的切线方向与放在该点的小磁针静止时南极所指的方向相反D.磁感线分布越密的地方，其磁场越弱8．(2011山东威海，)小磁针静止在螺线管的附近，闭合开关S后，通电螺线管磁感线方向如图所示，则下列判断正确的是：1A、电源的右端为正极B、通电螺线管的左端为S极C、小磁针一直保持静止D、小磁针N极向右转动9（2011江西，）将一根导线平行置于静止的小磁针上方，当开关闭合是，小磁针发生偏转，这说明通电导体周围存在着，将电源的正负极对调，再闭合开关，观察小磁针偏转方向的变化，可发现电流的磁场方向与有关。10．（2011四川广安，卷）如图3所示，通电螺线管的右端是极（填“S”或“N”）；电源的右端是极（填“正”或“负”）。11．（2011山东聊城，通电螺线管的附近放置了一枚小磁针，小磁针静止时的位置如图所示。请在图中标出磁感线的方向和小磁针的N极。12．（2011年福建省福州请根据图12中小磁针静止时的指向，标出通电螺线管中的电流方向。13．（2011江苏苏州，第24题第（3）小题）如图丙所示是一个已知N、S极的通电螺线管，在图中标出通电螺线管外部磁感线（虚线）的方向和电源的正、负极。14．（2011四川成都，）标出图中通电螺线管的小磁针（静止）的南北极（用“S”和“N”表示）。15．（2011）按照题目要求作图（1）（2011江苏，）如图（甲）所示，请标出通电螺线管管的N、S极并用箭头画出图中磁感线的方向．2
