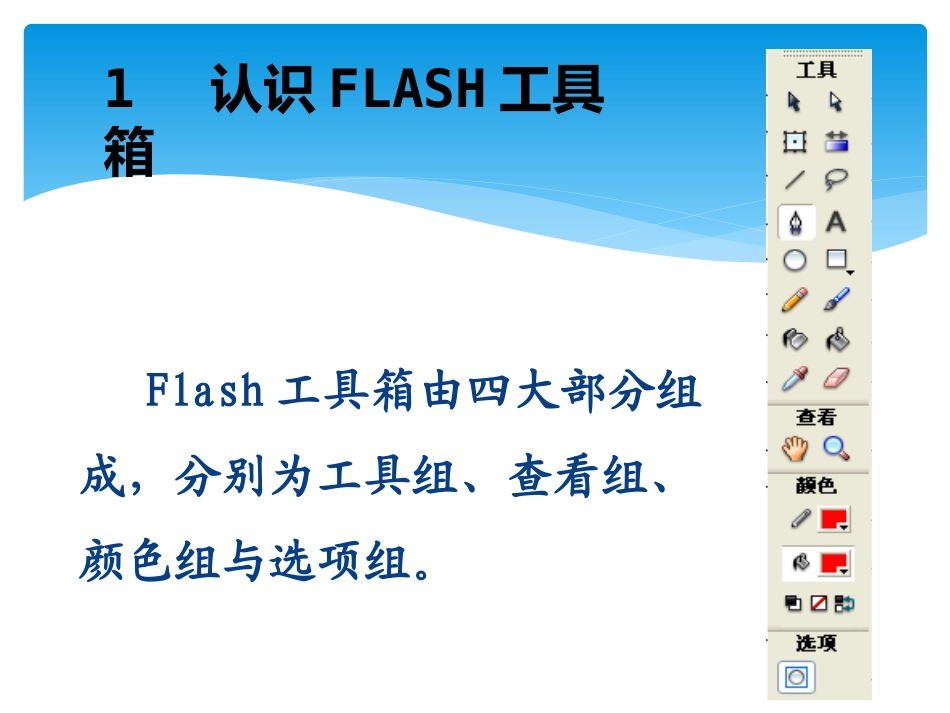

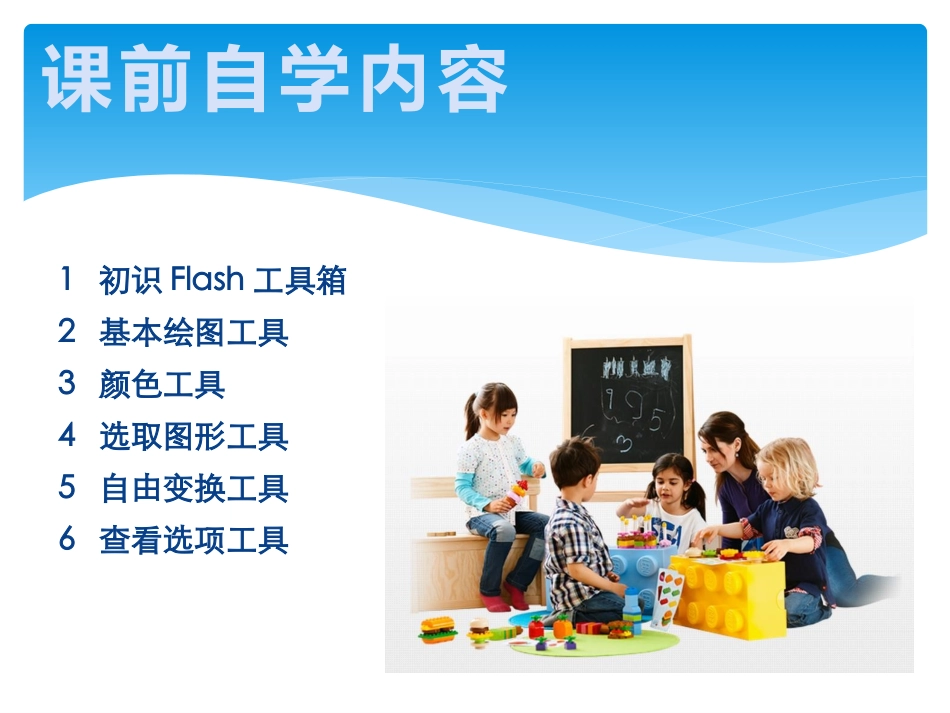

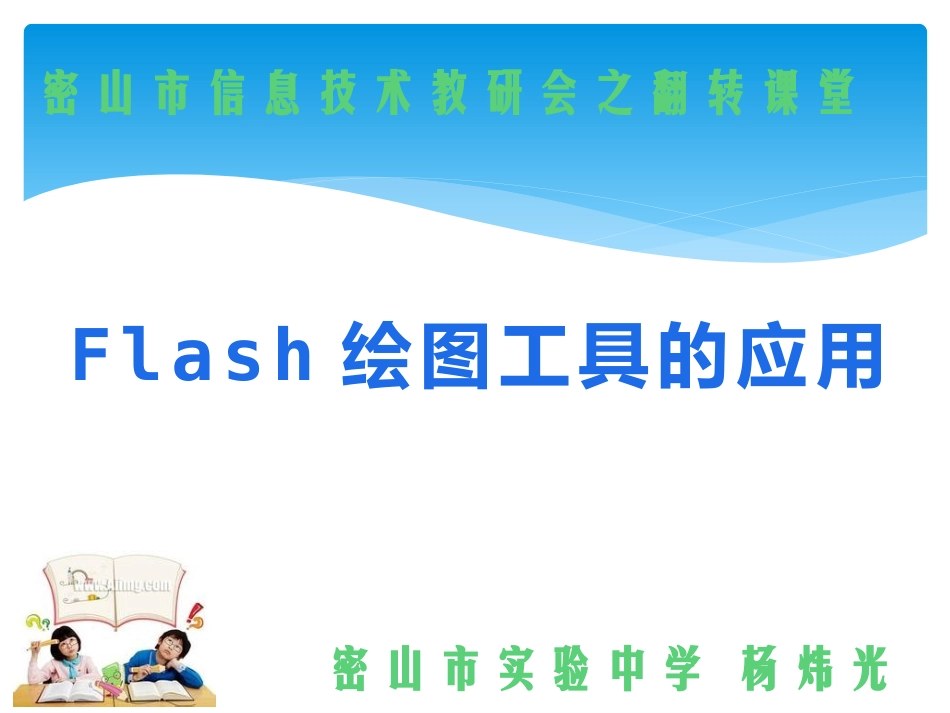

密山市信息技术教研会之翻转课堂Flash绘图工具的应用密山市实验中学杨炜光1初识Flash工具箱2基本绘图工具3颜色工具4选取图形工具5自由变换工具6查看选项工具课前自学内容Flash工具箱由四大部分组成，分别为工具组、查看组、颜色组与选项组。1认识FLASH工具箱选择工具选取场景中的对象，并且可以对绘制的图形进行形状的修改。部分选取工具选取节点与贝赛尔曲线，改变图形形状。直线工具绘制直线，斜线。索套工具可以通过绘制任意曲线所形成的选区来选取对象中的图形，还有一种多边形模式可供选择，这种模式以直线绘制选区。钢笔工具利用节点绘制图形，也可以对绘制好的图形进行修改。1.工具组部分选取工具套索工具文本工具矩形工具颜料桶工具橡皮擦工具刷子工具选取工具线条工具钢笔工具铅笔工具椭圆工具滴管工具墨水瓶工具任意变形工具填充变形工具文本工具在Flash中输入文字。椭圆工具绘制圆形与椭圆形。矩形工具绘制矩形与圆角矩形，单击这个图标不放，弹出另一个多角星形工具，可以绘制任意边数的等边多边形与星形。铅笔工具绘制任意曲线，有三种模式可供选择，分别为伸直，平滑与墨水。刷子工具为绘制的图形上色，具有填充色属性，可以设置笔刷样式与大小。1认识FLASH工具箱任意变形工具调整所选图形的尺寸，角度与形状。填充变形工具主要用于调整渐变填充色，还可以用于调整填充位图。•墨水瓶工具为所选图形加边框线，也可用来改变边框线颜色。•颜料桶工具给所选图形填充颜色，也可用来改变图形填充颜色。•吸管工具吸取场景中的任意颜色以便填充。•橡皮工具用于擦除对象。1认识FLASH工具箱手形工具:移动工作区，调整可视区域。缩放工具:调整视图比例。2.查看组笔触颜色:设置轮廓颜色。填充色:设置填充颜色。黑白：设置笔触颜色为黑色，填充色为白色。没有颜色：设置笔触颜色或填充色为无。交换颜色：笔触颜色与填充色进行交换。3.颜色组4.选项组选择不同的工具就会在选项组中显示相应工具的附加选项缩放工具手形工具笔触颜色填充颜色1认识FLASH工具箱2基本绘图工具Flash中的绘图工具的应用具有一定的共性，不同的工具可以绘制出不同的图形，但绘制的方法基本相同。另外，绘制的图形在属性设置方面也具有一定的共性，图形属性包括笔触颜色、笔触样式、笔触高度与填充颜色等方面的设置，除了可以在工具箱中的颜色组里进行颜色方面的设置，还可以通过属性面板进行其他方面的设置。下面以多角星形工具为例，讲述绘制图形所具有的共同属性，多角星形工具属性面版如下图所示。当前工具：显示当前选择的工具名称。填充色：显示当前图形填充色。笔触颜色：显示当前笔触颜色。笔触高度：设置当前线条的粗细，可以随意输入一个在0.1到10之间的数字。笔触样式：设置当前笔触样式。自定义笔触样式：自行设置笔触样式。工具设置选项：这个选项为多角星形工具独有的，在介绍多角星形工具的应用时会作详细介绍。当前工具笔触颜色填充色笔触高度笔触样式自定义笔触样式工具设置选项2基本绘图工具2.1直线工具直线工具用于绘制各种直线或斜线，选择直线工具后，光标在工作区中呈现十字状态，在属性面板中进行各种设置，得到不同效果的线条，如下图所示。按住shift键可以绘制出水平、垂直或者45o直线。选取直线工具后，选项组里显示对齐对象按钮，利用它可以使绘制的直线自动连接在一起，从而绘制出各种多边形效果。2基本绘图工具主要工具：直线辅助工具：选取工具、自由变形工具小屋2基本绘图工具2.2椭圆工具椭圆工具可以绘制出椭圆或圆形，绘制圆形时需要同时按住Shift键。在属性面板中对绘制的图形进行笔触颜色、笔触高度、填充颜色与笔触样式的设置，得到各种圆形，如下图所示。2基本绘图工具2.3矩形工具矩形工具用于绘制各种矩形或正方形。绘制矩形时按住Shift键可以得到正方形。通过属性面板中笔触颜色、笔触高度、填充颜色与笔触样式的设置，绘制出如下图所示的各种矩形。除了拥有一般图形的共性以外，矩形也具有自己的特性，利用矩形工具还可以绘制圆角矩形。2基本绘图工具2.4多角星形工具多角星形工具用于绘制多边形或星形，多...
