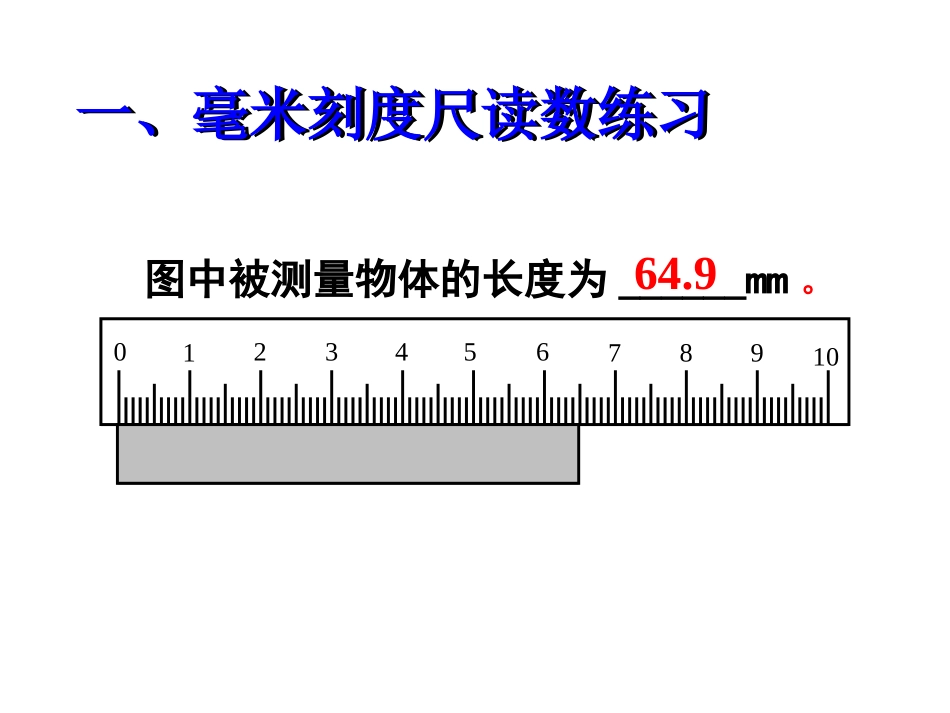

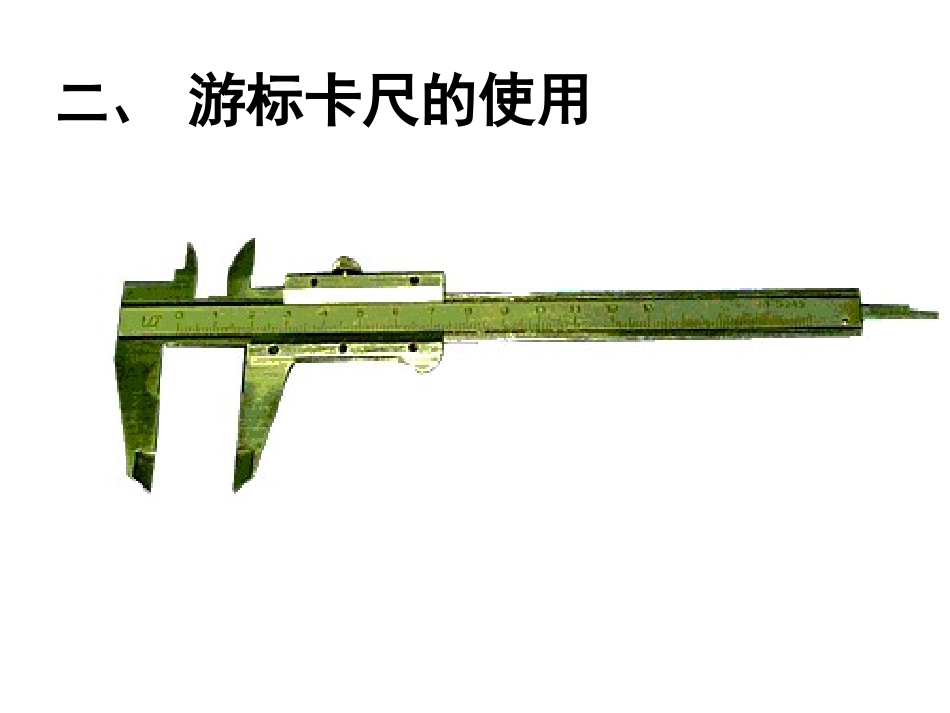

图中被测量物体的长度为______mm。01234567891064.9一、毫米刻度尺读数练习一、毫米刻度尺读数练习二、游标卡尺的使用1、构造主尺游标尺紧固螺丝内测量爪外测量爪尺身深度尺测外径测内径测孔深主尺游标尺9mm刻10格，0.9mm/格（最小刻度）主尺和游标尺每格相差0.1mm（精度）012游标卡尺读数原理010主尺右移0.1mm每右移0.1mm，总有“一对”刻度对齐0122-1游标卡尺读数原理010主尺右移0.2mm第N条刻度对齐，表示移动N个0.1mm0122-2游标卡尺读数原理010或可以理解为游标尺零刻线与他左侧相邻主尺刻度间的距离为N个0.1mm01234测量值：11mm+7×0.1mm=11.7mm010测量长度+7×0.9mm=18mm测量长度=18mm-7×0.9mm=11.7mm3、游标卡尺读数方法介绍01234测量值：20mm+6×0.1mm=20.6mm010游标卡尺读数练习一主尺游标尺010200123420分度的游标卡尺原理主尺游标尺0102001234测量值=3mm+10×1/20mm=3.50mm游标卡尺读数练习二主尺游标尺01020304050012345650分度游标卡尺原理主尺游标尺010203040500123456测量值=4mm+17×1/50mm=4.34mm游标卡尺读数练习三①、在主尺上找到游标尺零刻度左侧最近刻度，读出其整毫米数L1，再看游标尺上哪一条刻度线（第n条）与主尺上某刻度线（不管是哪一条线）对齐，则测量值为：整毫米数L1+n×精度．②、看主尺上哪一条刻度线（整毫米数）与标尺的第n条刻度线对齐，则读数为：L2–n×游标尺的最小刻度小结：游标卡尺读数方法三种规格游标卡尺对比规格游标尺总长度游标尺最小刻度精度测量值末位数特点10分度20分度50分度9mm0.9mm0.1mm0--90或50.05mm0.95mm19mm49mm0.98mm0.02mm偶数三、螺旋测微器的使用1、构造2、螺旋测微器测量原理精密螺纹的螺距是0.5mm，可动刻度有50个等分刻度，可动刻度旋转一周，测微螺杆可前进或后退0.5mm，因此每旋转一格，相当于测微螺杆前进或后退0.5/50（mm）=0.01mm。可见，可动刻度每一格表示0.01mm，所以以螺旋测微器可准确到0.01mm。由于还能再估读一位，可读到毫米的千分位，故又名千分尺。半毫米格已露出5.5mm＋20.2×0.01mm＝5.702mm3、螺旋测微器读数方法介绍半毫米格已露出0100401.5mm＋49.5×0.01mm＝1.995mm螺旋测微器读数练习一图中被测物体的直径为mm。9.204152051002025301510螺旋测微器读数练习二15205100202530151010.191mm9.694mm螺旋测微器读数练习三251015205100201025100402mm＋0.000mm＝2.000mm螺旋测微器读数练习四01、使用游标卡尺时，一“看”二“找”三“读”，测量值=L1+N×精度。我收获2、使用螺旋测微器时，测量值=固定刻度值+可动刻度数×0.01mm;注意要估计一位。•谢谢光临！
