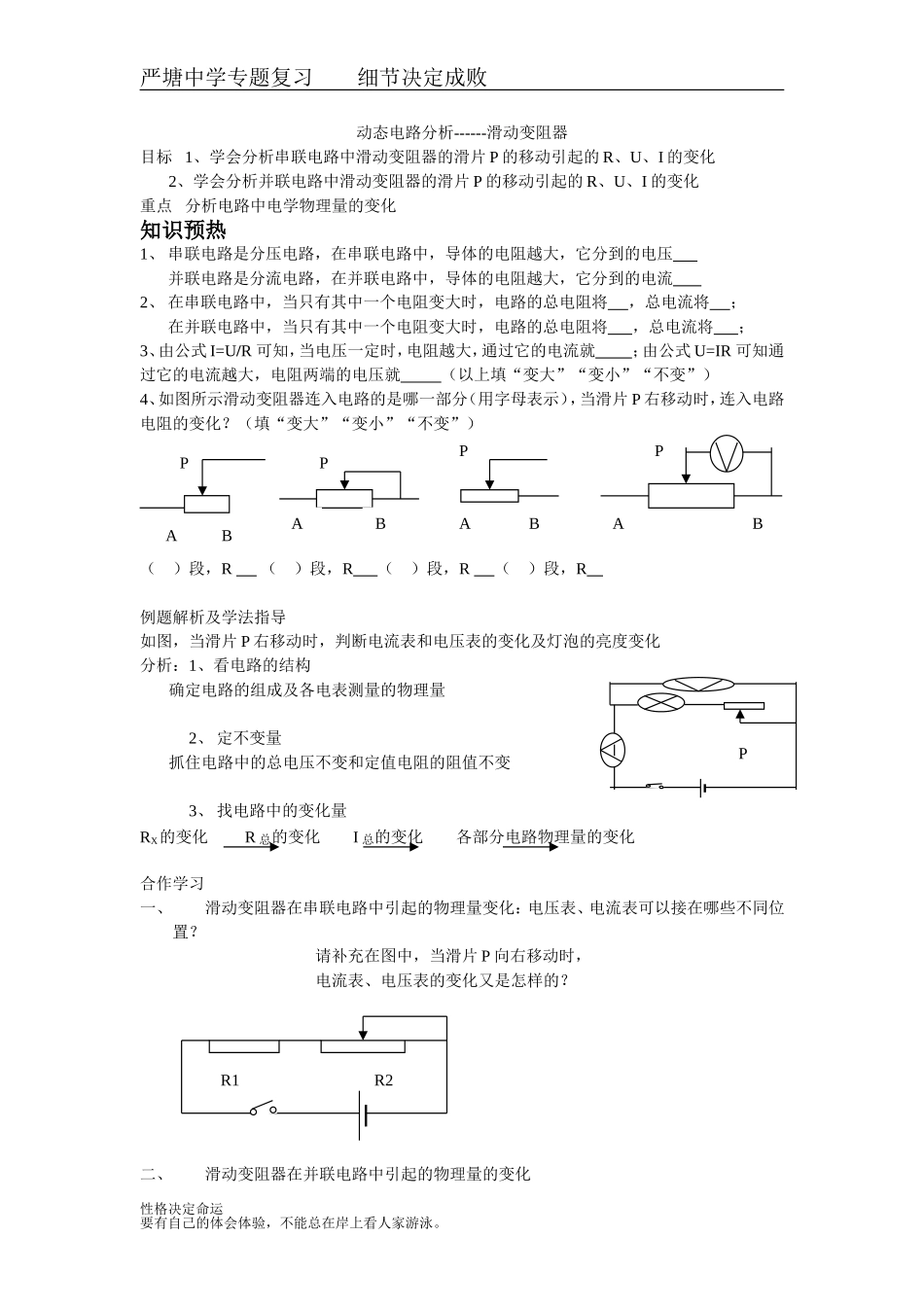

动态电路分析_第1页
1/5

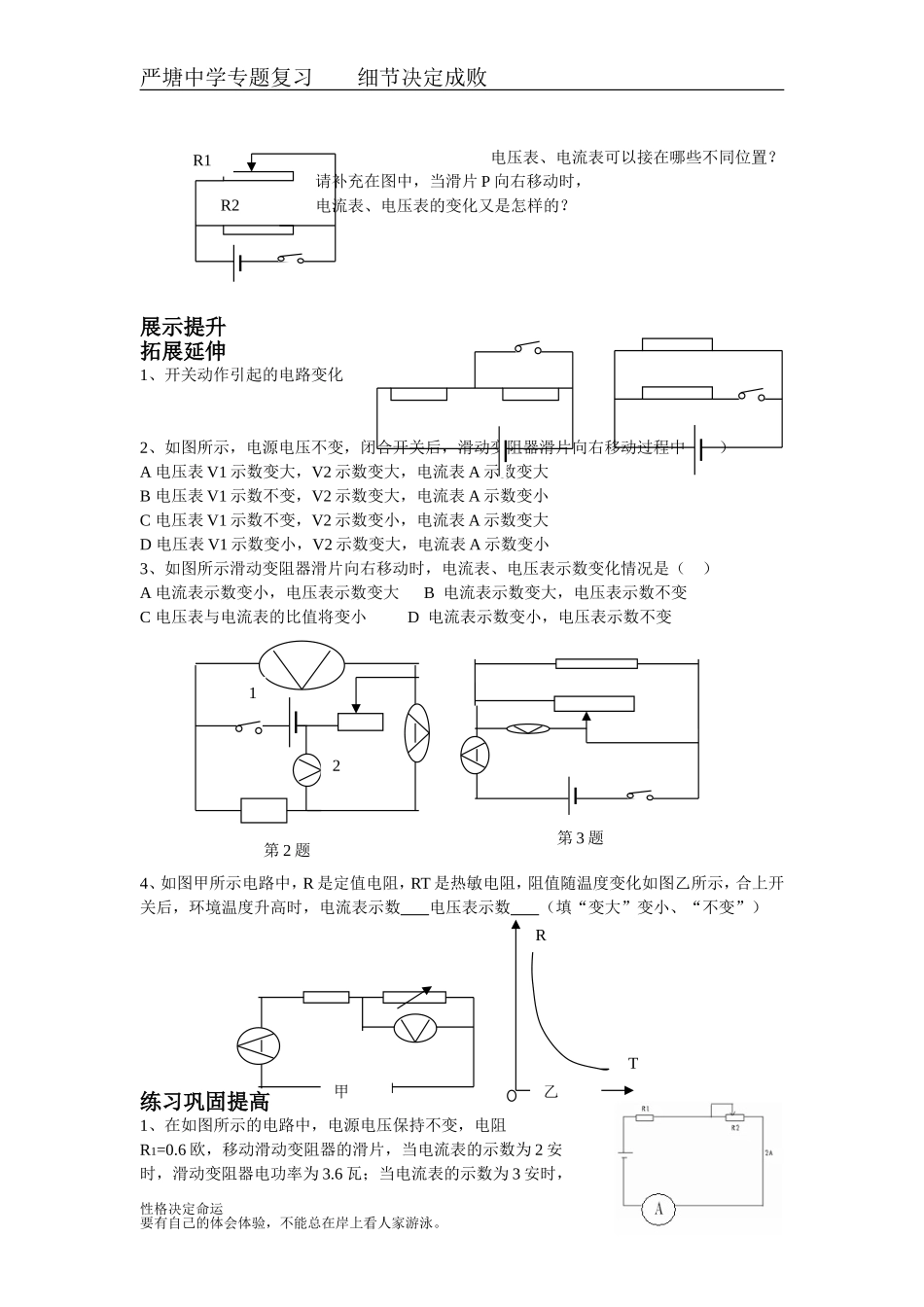

动态电路分析_第2页
2/5

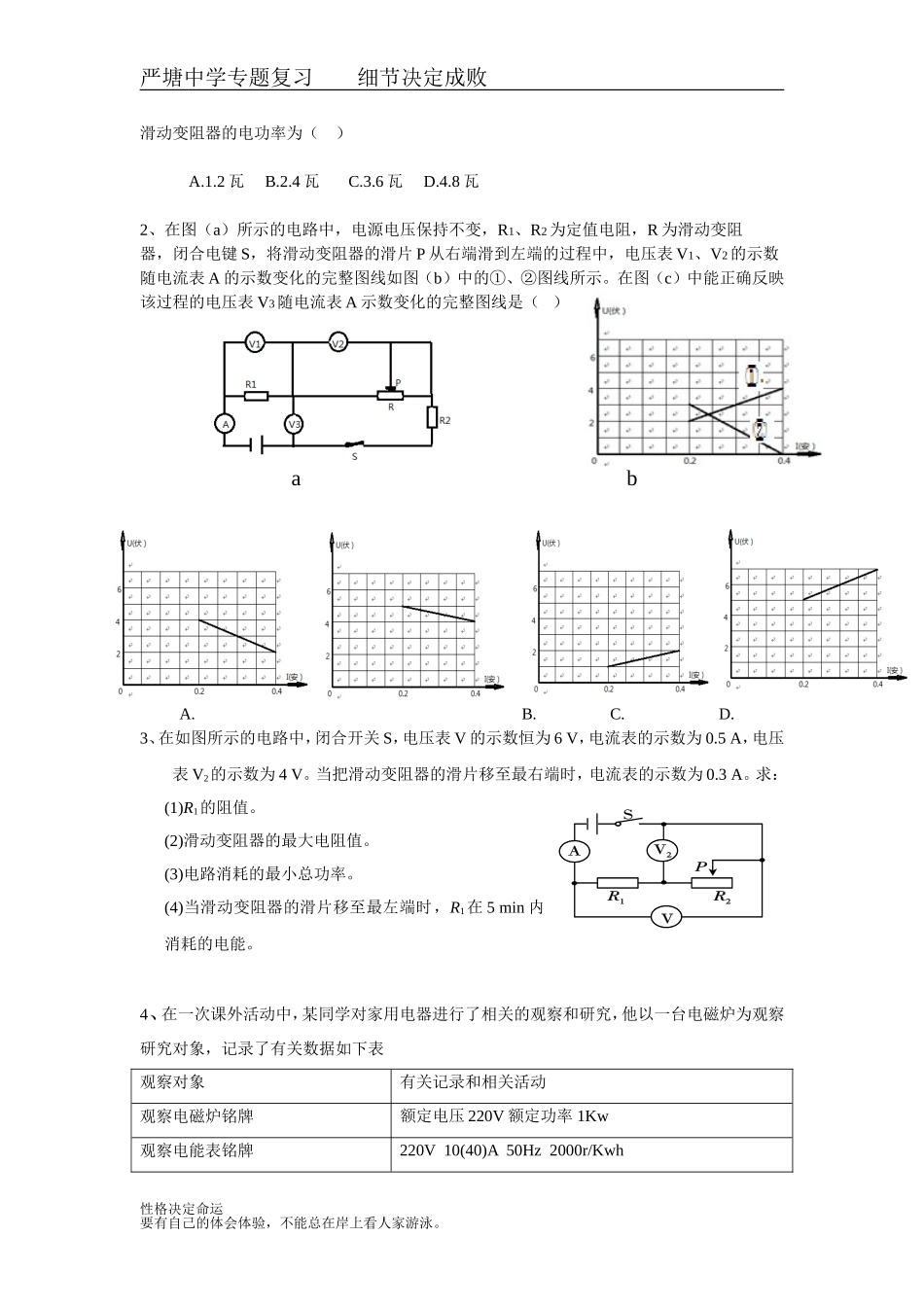

动态电路分析_第3页
3/5
严塘中学专题复习细节决定成败动态电路分析------滑动变阻器目标1、学会分析串联电路中滑动变阻器的滑片P的移动引起的R、U、I的变化2、学会分析并联电路中滑动变阻器的滑片P的移动引起的R、U、I的变化重点分析电路中电学物理量的变化知识预热1、串联电路是分压电路,在串联电路中,导体的电阻越大,它分到的电压并联电路是分流电路,在并联电路中,导体的电阻越大,它分到的电流2、在串联电路中,当只有其中一个电阻变大时,电路的总电阻将,总电流将;在并联电路中,当只有其中一个电阻变大时,电路的总电阻将,总电流将;3、由公式I=U/R可知,当电压一定时,电阻越大,通过它的电流就;由公式U=IR可知通过它的电流越大,电阻两端的电压就(以上填“变大”“变小”“不变”)4、如图所示滑动变阻器连入电路的是哪一部分(用字母表示),当滑片P右移动时,连入电路电阻的变化?(填“变大”“变小”“不变”)()段,R()段,R()段,R()段,R例题解析及学法指导如图,当滑片P右移动时,判断电流表和电压表的变化及灯泡的亮度变化分析:1、看电路的结构确定电路的组成及各电表测量的物理量2、定不变量抓住电路中的总电压不变和定值电阻的阻值不变3、找电路中的变化量RX的变化R总的变化I总的变化各部分电路物理量的变化合作学习一、滑动变阻器在串联电路中引起的物理量变化:电压表、电流表可以接在哪些不同位置?请补充在图中,当滑片P向右移动时,电流表、电压表的变化又是怎样的?二、滑动变阻器在并联电路中引起的物理量的变化性格决定命运要有自己的体会体验,不能总在岸上看人家游泳。AAAABBBBPPPPPR1R2严塘中学专题复习细节决定成败电压表、电流表可以接在哪些不同位置?请补充在图中,当滑片P向右移动时,电流表、电压表的变化又是怎样的?展示提升拓展延伸1、开关动作引起的电路变化2、如图所示,电源电压不变,闭合开关后,滑动变阻器滑片向右移动过程中()A电压表V1示数变大,V2示数变大,电流表A示数变大B电压表V1示数不变,V2示数变大,电流表A示数变小C电压表V1示数不变,V2示数变小,电流表A示数变大D电压表V1示数变小,V2示数变大,电流表A示数变小3、如图所示滑动变阻器滑片向右移动时,电流表、电压表示数变化情况是()A电流表示数变小,电压表示数变大B电流表示数变大,电压表示数不变C电压表与电流表的比值将变小D电流表示数变小,电压表示数不变4、如图甲所示电路中,R是定值电阻,RT是热敏电阻,阻值随温度变化如图乙所示,合上开关后,环境温度升高时,电流表示数电压表示数(填“变大”变小、“不变”)练习巩固提高1、在如图所示的电路中,电源电压保持不变,电阻R1=0.6欧,移动滑动变阻器的滑片,当电流表的示数为2安时,滑动变阻器电功率为3.6瓦;当电流表的示数为3安时,性格决定命运要有自己的体会体验,不能总在岸上看人家游泳。R2R121第2题第3题RT甲乙严塘中学专题复习细节决定成败滑动变阻器的电功率为()A.1.2瓦B.2.4瓦C.3.6瓦D.4.8瓦2、在图(a)所示的电路中,电源电压保持不变,R1、R2为定值电阻,R为滑动变阻器,闭合电键S,将滑动变阻器的滑片P从右端滑到左端的过程中,电压表V1、V2的示数随电流表A的示数变化的完整图线如图(b)中的①、②图线所示。在图(c)中能正确反映该过程的电压表V3随电流表A示数变化的完整图线是()A.B.C.D.3、在如图所示的电路中,闭合开关S,电压表V的示数恒为6V,电流表的示数为0.5A,电压表V2的示数为4V。当把滑动变阻器的滑片移至最右端时,电流表的示数为0.3A。求:(1)R1的阻值。(2)滑动变阻器的最大电阻值。(3)电路消耗的最小总功率。(4)当滑动变阻器的滑片移至最左端时,R1在5min内消耗的电能。4、在一次课外活动中,某同学对家用电器进行了相关的观察和研究,他以一台电磁炉为观察研究对象,记录了有关数据如下表观察对象有关记录和相关活动观察电磁炉铭牌额定电压220V额定功率1Kw观察电能表铭牌220V10(40)A50Hz2000r/Kwh性格决定命运要有自己的体会体验,不能总在岸上看人家游泳。ab严塘中学专题复习细节决定成败用电磁炉加热一壶水(水的质量2Kg初温30°C)关闭家中其他电器,只用电磁炉烧水观...
