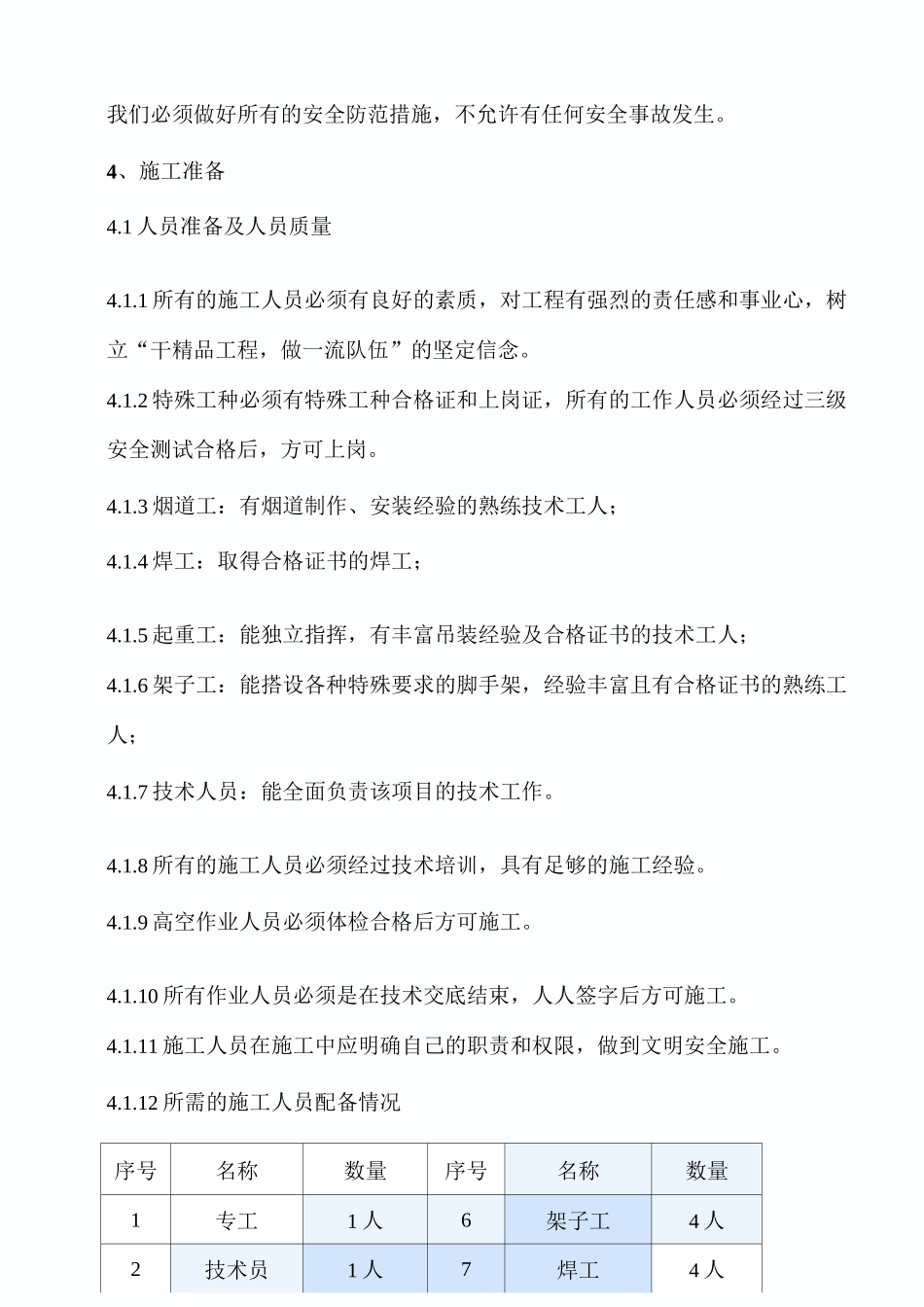

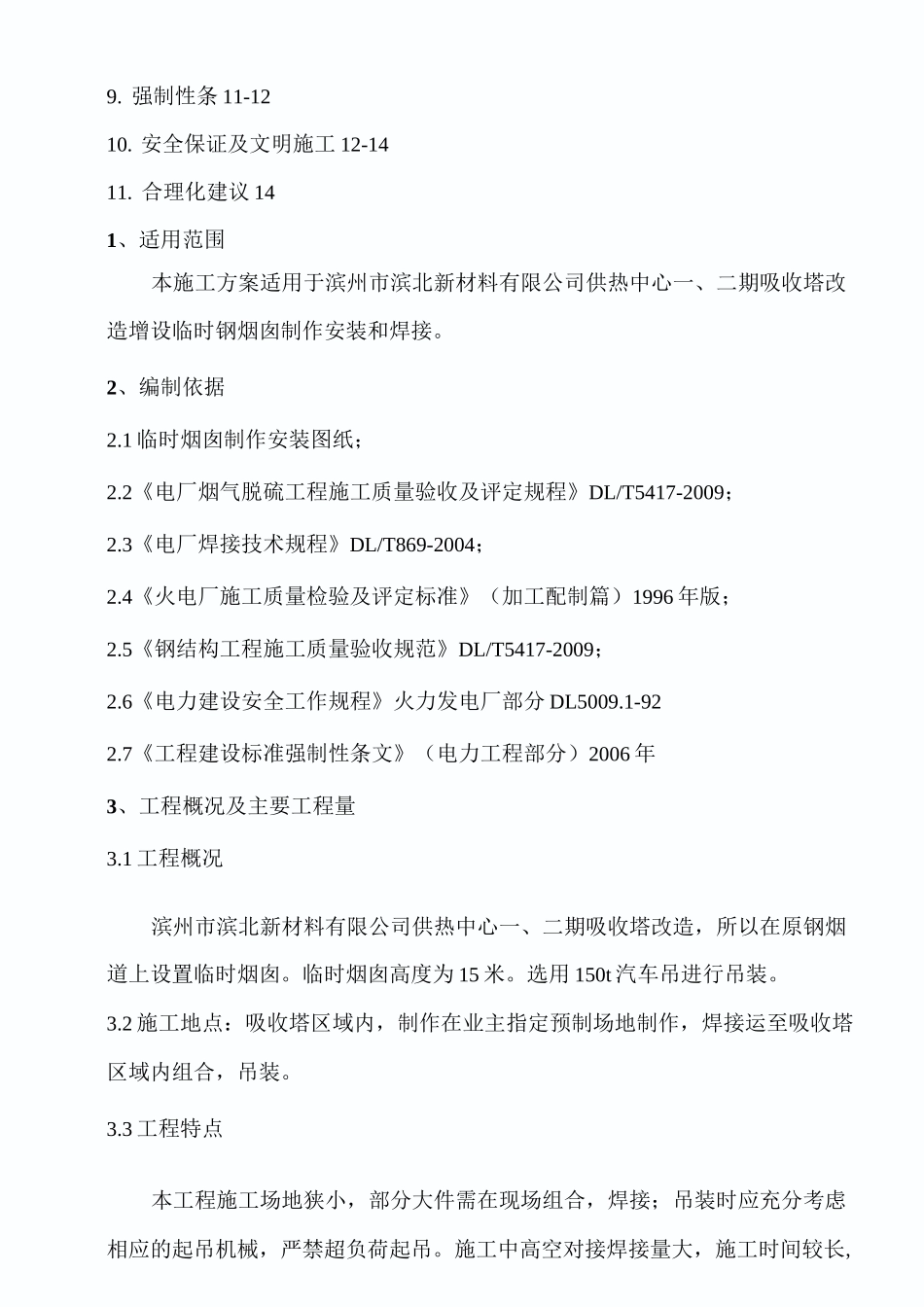

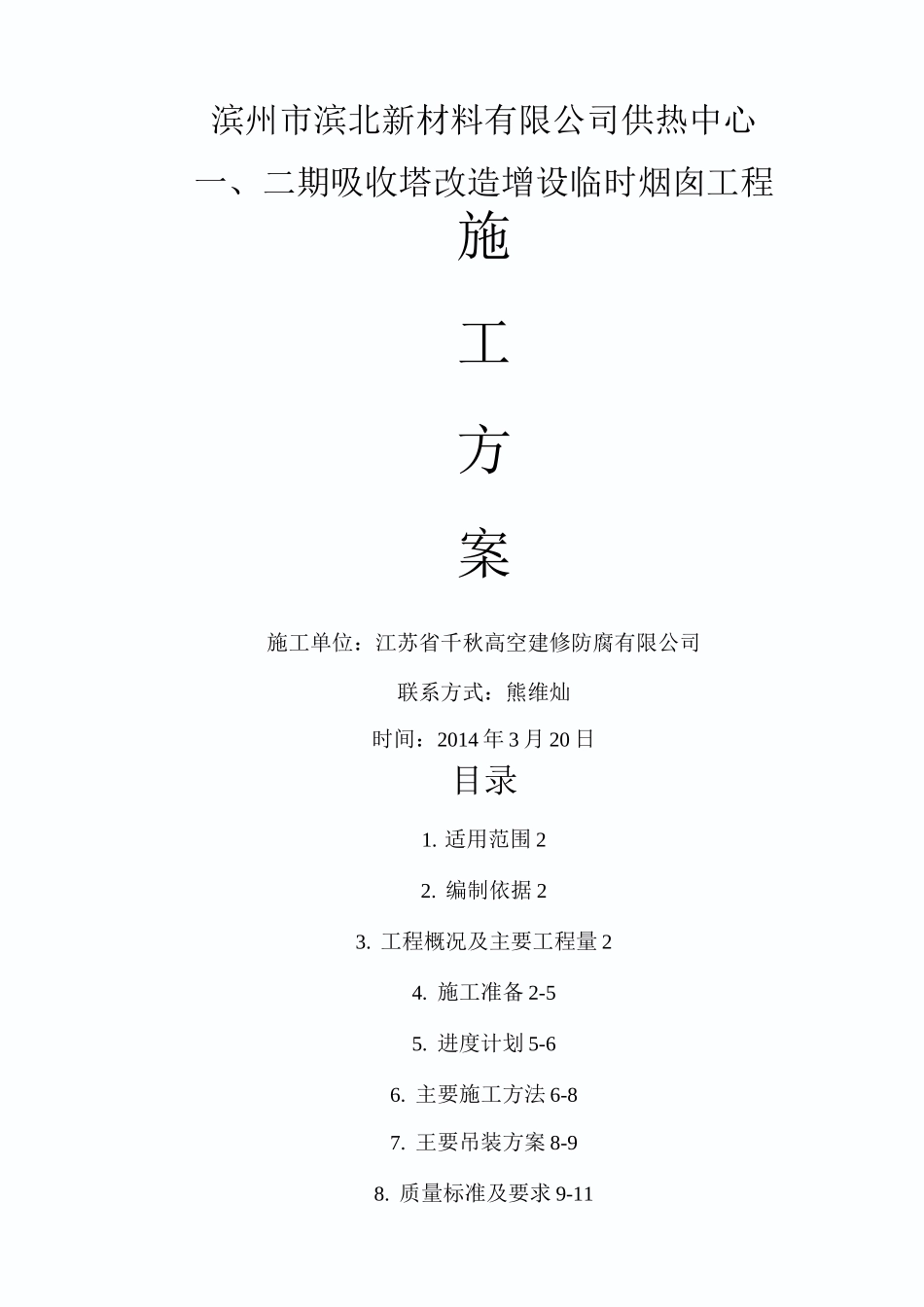

滨州市滨北新材料有限公司供热中心一、二期吸收塔改造增设临时烟囱工程施工方案施工单位:江苏省千秋高空建修防腐有限公司联系方式:熊维灿时间:2014年3月20日目录1.适用范围22.编制依据23.工程概况及主要工程量24.施工准备2-55.进度计划5-66.主要施工方法6-87.王要吊装方案8-98.质量标准及要求9-119.强制性条11-1210.安全保证及文明施工12-1411.合理化建议141、适用范围本施工方案适用于滨州市滨北新材料有限公司供热中心一、二期吸收塔改造增设临时钢烟囱制作安装和焊接。2、编制依据2.1临时烟囱制作安装图纸;2.2《电厂烟气脱硫工程施工质量验收及评定规程》DL/T5417-2009;2.3《电厂焊接技术规程》DL/T869-2004;2.4《火电厂施工质量检验及评定标准》(加工配制篇)1996年版;2.5《钢结构工程施工质量验收规范》DL/T5417-2009;2.6《电力建设安全工作规程》火力发电厂部分DL5009.1-922.7《工程建设标准强制性条文》(电力工程部分)2006年3、工程概况及主要工程量3.1工程概况滨州市滨北新材料有限公司供热中心一、二期吸收塔改造,所以在原钢烟道上设置临时烟囱。临时烟囱高度为15米。选用150t汽车吊进行吊装。3.2施工地点:吸收塔区域内,制作在业主指定预制场地制作,焊接运至吸收塔区域内组合,吊装。3.3工程特点本工程施工场地狭小,部分大件需在现场组合,焊接;吊装时应充分考虑相应的起吊机械,严禁超负荷起吊。施工中高空对接焊接量大,施工时间较长,我们必须做好所有的安全防范措施,不允许有任何安全事故发生。4、施工准备4.1人员准备及人员质量4.1.1所有的施工人员必须有良好的素质,对工程有强烈的责任感和事业心,树立“干精品工程,做一流队伍”的坚定信念。4.1.2特殊工种必须有特殊工种合格证和上岗证,所有的工作人员必须经过三级安全测试合格后,方可上岗。4.1.3烟道工:有烟道制作、安装经验的熟练技术工人;4.1.4焊工:取得合格证书的焊工;4.1.5起重工:能独立指挥,有丰富吊装经验及合格证书的技术工人;4.1.6架子工:能搭设各种特殊要求的脚手架,经验丰富且有合格证书的熟练工人;4.1.7技术人员:能全面负责该项目的技术工作。4.1.8所有的施工人员必须经过技术培训,具有足够的施工经验。4.1.9高空作业人员必须体检合格后方可施工。4.1.10所有作业人员必须是在技术交底结束,人人签字后方可施工。4.1.11施工人员在施工中应明确自己的职责和权限,做到文明安全施工。4.1.12所需的施工人员配备情况序号名称数量序号名称数量1专工1人6架子工4人2技术员1人7焊工4人3安全员1人8铁工3人4质检员1人5起重工1人4.2技术准备4.2.1认真进行图纸会审,对各部分尺寸进行严格的校核。422做出详细的施工方案,并进行安全、技术、质量交底,指导安全生产。4.2.3特殊工种必须经过技术培训,持证上岗;施工人员仔细熟悉施工图、施工方案、相关规范,做到人人心中有数。施工人员要按图施工,在施工过程中出现的问题要及时反馈给技术人员,不得盲目施工。4.2.4施工人员应按作业指导书及交底要求进行施工,不得擅自变更施工方案。4.2.5技术人员应将经过审批的设计修改和材料代用签证及时发放到施工班组。4.3作业机械、工具、仪器仪表的要求施工中所需机械、工器具配备表序号名称型号规格单位数量备注1汽车吊150t台1租用2拖拉机台13半自动切割机台24逆变焊机ZX7-400STG台4集中布置5CO2保护焊机NBC-500台322KW6气割工具套27手拉葫芦1〜10t个88千斤顶8〜16T个29钢丝绳若干10此外,各施工点需配备磨光机、扳手、水平尺等常用小型工器具。施工前对所使用的机械仔细检查,发现问题及时处理,以保证机械安全可靠地运行。施工中所使用的仪器、仪表必须经有关部门检验合格后方可使用。4.4开工前应具备的条件:4.4.1施工前,对烟道下管路、设备利用钢管搭设防护棚,防止施工时对管路、设备造成破坏。4.4.2准备施工场地,使材料,机具的布置合理、整齐。4.4.3开工前应具备的条件:4.4.4施工图到达现场,并经会审和交底。4.4.5施工现场道路通畅,施工现场场地平整,施工电源接通。4.4.6设备已进入现场,施工材料计划已经落实。4.4.7施工前,先检查作业环境,对安全防护措施验收合格,保证...
