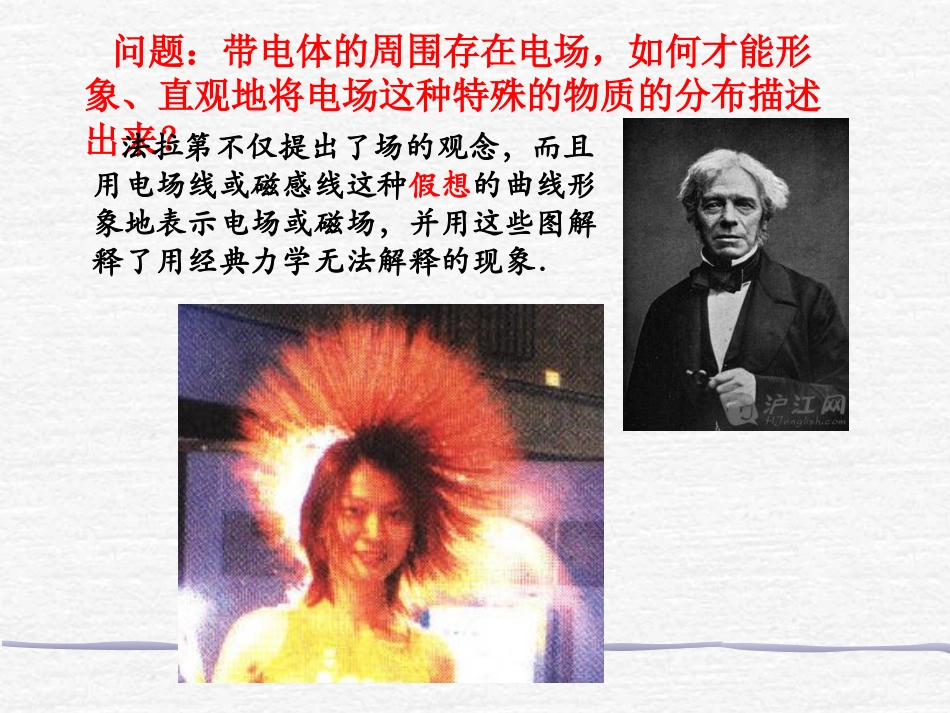

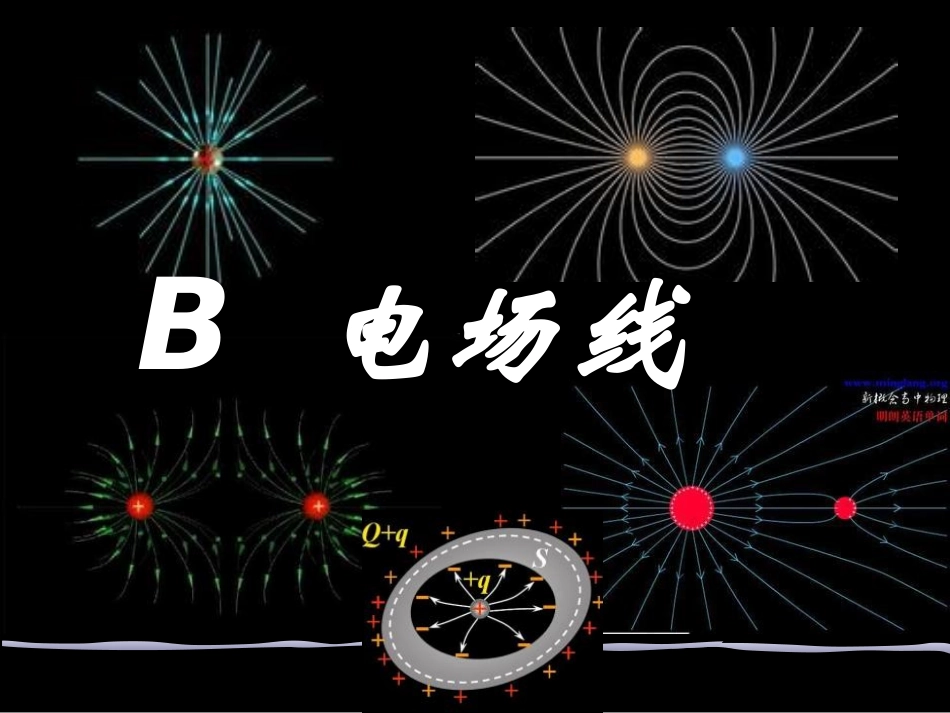

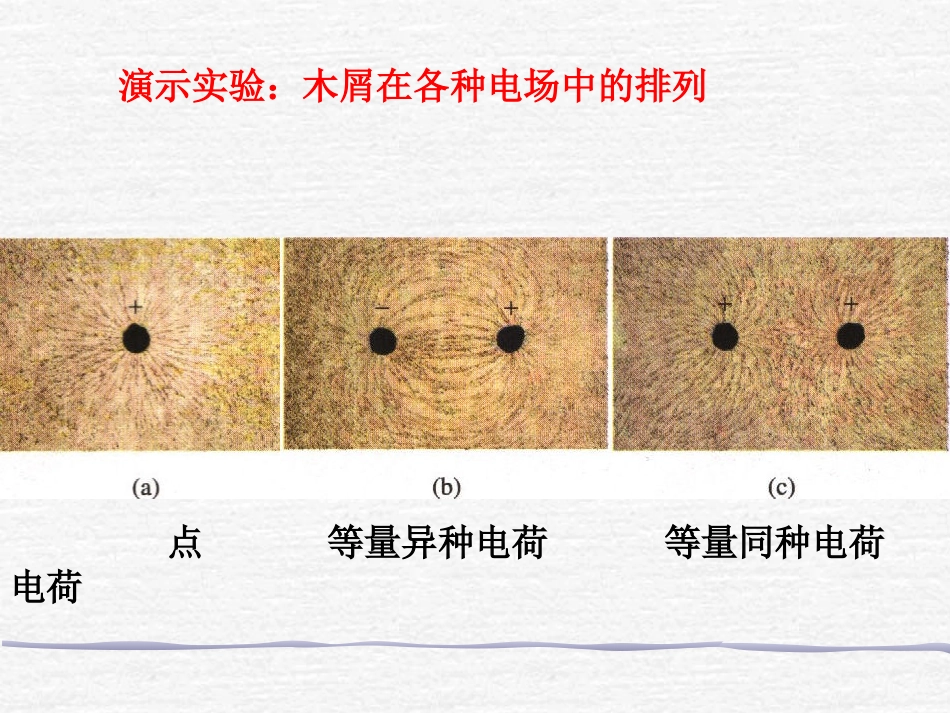

B电场线问题：带电体的周围存在电场，如何才能形象、直观地将电场这种特殊的物质的分布描述出来？法拉第不仅提出了场的观念，而且用电场线或磁感线这种假想的曲线形象地表示电场或磁场，并用这些图解释了用经典力学无法解释的现象．演示实验：木屑在各种电场中的排列点电荷等量异种电荷等量同种电荷点电荷等量异种电荷等量同种电荷一、电场线对场强大小和方向的表示1、大小：疏密表示电场强度的大小，电场线越密的地方，场强越大；电场线越稀的地方，场强越小。ABCDABABCDCEA=EC>EBEA=EC>EB>EDEB=0，EA=EC>EBEB=0，ED>EB2、方向：电场线上每一点的切线方向就是该点的场强方向。EAAEBB光芒四射万箭穿心藕断丝连分道扬镳ABCABCAB1．电场线是假想的曲线，可以由实验模拟出来。电场虽然抽象但它是客观存在的物质，电场线虽然形象，但它仅是假想的线。2．在静电场中，电场线总是从正电荷出发，终止在负电荷上；对孤立的正电荷，电场线由正电荷出发伸向无穷远；对孤立的负电荷，电场线由无穷远处伸向负电荷。3．在静电场中，电场线不封闭，而任意两根电场线都不可能相交。二、电场线的特点三、匀强电场1．概念：如果电场在某区域中各点场强大小和方向都相同，这个区域的电场叫做匀强电场．2．电场线的特点：空间分布均匀、互相平行的直线；方向总是由正极板指向负极板。3．匀强电场的得到：两块靠近的平行金属板，大小相等，互相正对，分别带有等量的异种电荷，它们之间电场除边缘附近外是匀强电场。EE齐头并进例1：下列关于电场线的说法中，正确的是()A.电场线是电场中实际存在的线B.在复杂电场中的电场线是可以相交的C.沿电场线方向，场强必定越来越小D.电场线越密的地方.同一试探电荷所受的电场力越大E.没有电场线的地方场强一定为零F.电场线弯曲的地方是非匀强电场，电场线为直线的地方是匀强电场G.电场线上某点的切线方向就是电荷在该点所受电场力的方向D例2：如图所示为密立根油滴实验的装置示意图，带负电的细小油滴通过上板的小孔被喷入平行的AB两板间。油滴在板间运动时所受空气阻力大小满足f=kv，k为已知常量，v为油滴运动速度，忽略油滴所受的空气浮力。现测得不加电场时某油滴竖直向下匀速运动的速度大小为v1。加上如图所示场强大小为E的电场后，油滴最终以速度v2向上作匀速运动。（1）求该油滴的带电量q。（用k、v1、v2、E表示）（2）思考：加上电场后到再次匀速前油滴的运动情况。答案：12()kvvqE
