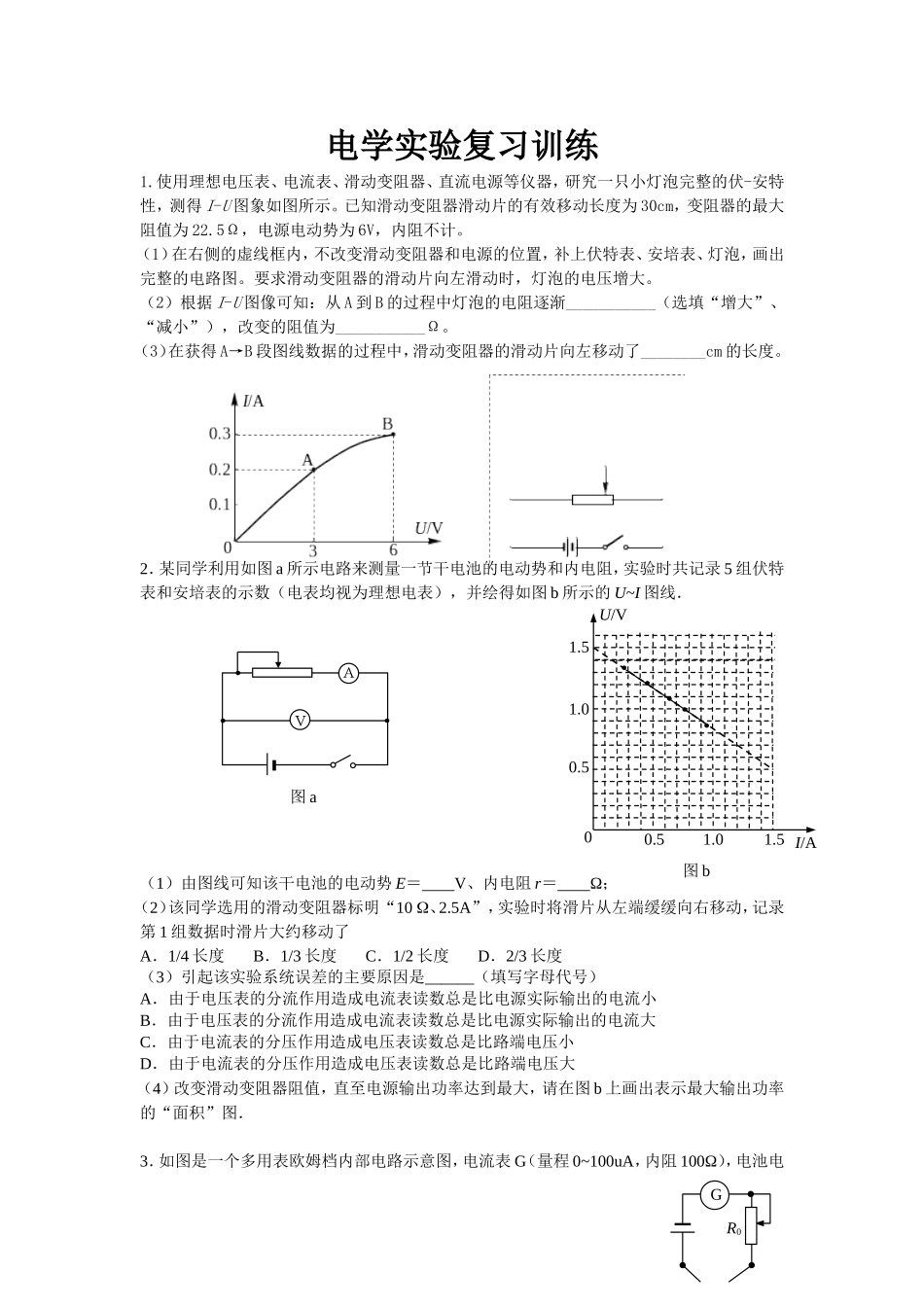

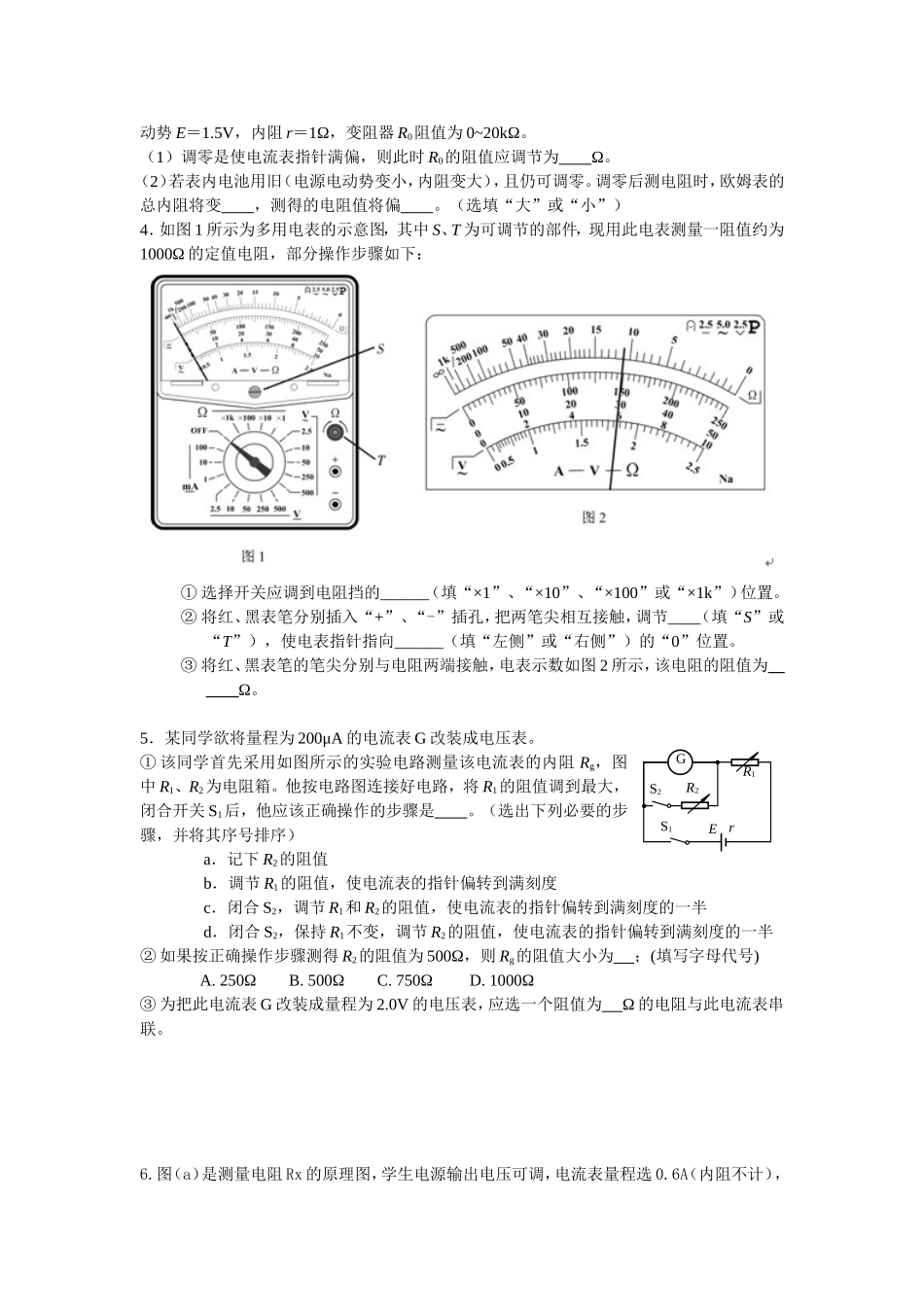

电学实验复习训练1.使用理想电压表、电流表、滑动变阻器、直流电源等仪器，研究一只小灯泡完整的伏-安特性，测得I-U图象如图所示。已知滑动变阻器滑动片的有效移动长度为30cm，变阻器的最大阻值为22.5Ω，电源电动势为6V，内阻不计。（1）在右侧的虚线框内，不改变滑动变阻器和电源的位置，补上伏特表、安培表、灯泡，画出完整的电路图。要求滑动变阻器的滑动片向左滑动时，灯泡的电压增大。（2）根据I-U图像可知：从A到B的过程中灯泡的电阻逐渐___________（选填“增大”、“减小”），改变的阻值为___________Ω。（3）在获得A→B段图线数据的过程中，滑动变阻器的滑动片向左移动了________cm的长度。2．某同学利用如图a所示电路来测量一节干电池的电动势和内电阻，实验时共记录5组伏特表和安培表的示数（电表均视为理想电表），并绘得如图b所示的U~I图线．（1）由图线可知该干电池的电动势E＝V、内电阻r＝Ω；（2）该同学选用的滑动变阻器标明“10、2.5A”，实验时将滑片从左端缓缓向右移动，记录第1组数据时滑片大约移动了A．1/4长度B．1/3长度C．1/2长度D．2/3长度（3）引起该实验系统误差的主要原因是______（填写字母代号）A．由于电压表的分流作用造成电流表读数总是比电源实际输出的电流小B．由于电压表的分流作用造成电流表读数总是比电源实际输出的电流大C．由于电流表的分压作用造成电压表读数总是比路端电压小D．由于电流表的分压作用造成电压表读数总是比路端电压大（4）改变滑动变阻器阻值，直至电源输出功率达到最大，请在图b上画出表示最大输出功率的“面积”图．3．如图是一个多用表欧姆档内部电路示意图，电流表G（量程0~100uA，内阻100Ω），电池电ＡＶ图a00.51.01.50.51.01.5I/AU/V图bGR0动势E＝1.5V，内阻r＝1Ω，变阻器R0阻值为0~20kΩ。（1）调零是使电流表指针满偏，则此时R0的阻值应调节为Ω。（2）若表内电池用旧（电源电动势变小，内阻变大），且仍可调零。调零后测电阻时，欧姆表的总内阻将变，测得的电阻值将偏。（选填“大”或“小”）4．如图1所示为多用电表的示意图，其中S、T为可调节的部件，现用此电表测量一阻值约为1000Ω的定值电阻，部分操作步骤如下：①选择开关应调到电阻挡的______（填“×1”、“×10”、“×100”或“×1k”）位置。②将红、黑表笔分别插入“+”、“-”插孔，把两笔尖相互接触，调节____（填“S”或“T”），使电表指针指向______（填“左侧”或“右侧”）的“0”位置。③将红、黑表笔的笔尖分别与电阻两端接触，电表示数如图2所示，该电阻的阻值为______Ω。5．某同学欲将量程为200μA的电流表G改装成电压表。①该同学首先采用如图所示的实验电路测量该电流表的内阻Rg，图中R1、R2为电阻箱。他按电路图连接好电路，将R1的阻值调到最大，闭合开关S1后，他应该正确操作的步骤是。（选出下列必要的步骤，并将其序号排序）a．记下R2的阻值b．调节R1的阻值，使电流表的指针偏转到满刻度c．闭合S2，调节R1和R2的阻值，使电流表的指针偏转到满刻度的一半d．闭合S2，保持R1不变，调节R2的阻值，使电流表的指针偏转到满刻度的一半②如果按正确操作步骤测得R2的阻值为500Ω，则Rg的阻值大小为；(填写字母代号)A.250ΩB.500ΩC.750ΩD.1000Ω③为把此电流表G改装成量程为2.0V的电压表，应选一个阻值为Ω的电阻与此电流表串联。6.图（a）是测量电阻Rx的原理图，学生电源输出电压可调，电流表量程选0.6A（内阻不计），S1ErR2R1S2GA012300.20.40.6A012300.20.40.61S2Sabc线夹电阻丝xR学生电源图（b）标有长度刻度的均匀电阻丝ab的总长为30.0cm。①根据原理图连接图（b）的实物图.②断开S2，合上S1；调节电源输出电压为3.0V时，单位长度电阻丝的电压u=________V/cm。记录此时电流表A1的示数。③保持S1闭合，合上S2；滑动c点改变ac的长度L，同时调节电源输出电压，使电流表A1的示数与步骤②记录的值相同，记录长度L和A2的示数I。测量6组L和I值，测量数据已在图（c）中标出。写出Rx与L、I、u的关系式Rx=___________________；根据图（c）用作图法算出Rx=_______________Ω.AI/00.100.200.300.400.500.605.010.015.020.025.030.035.0图（c）图（a）
