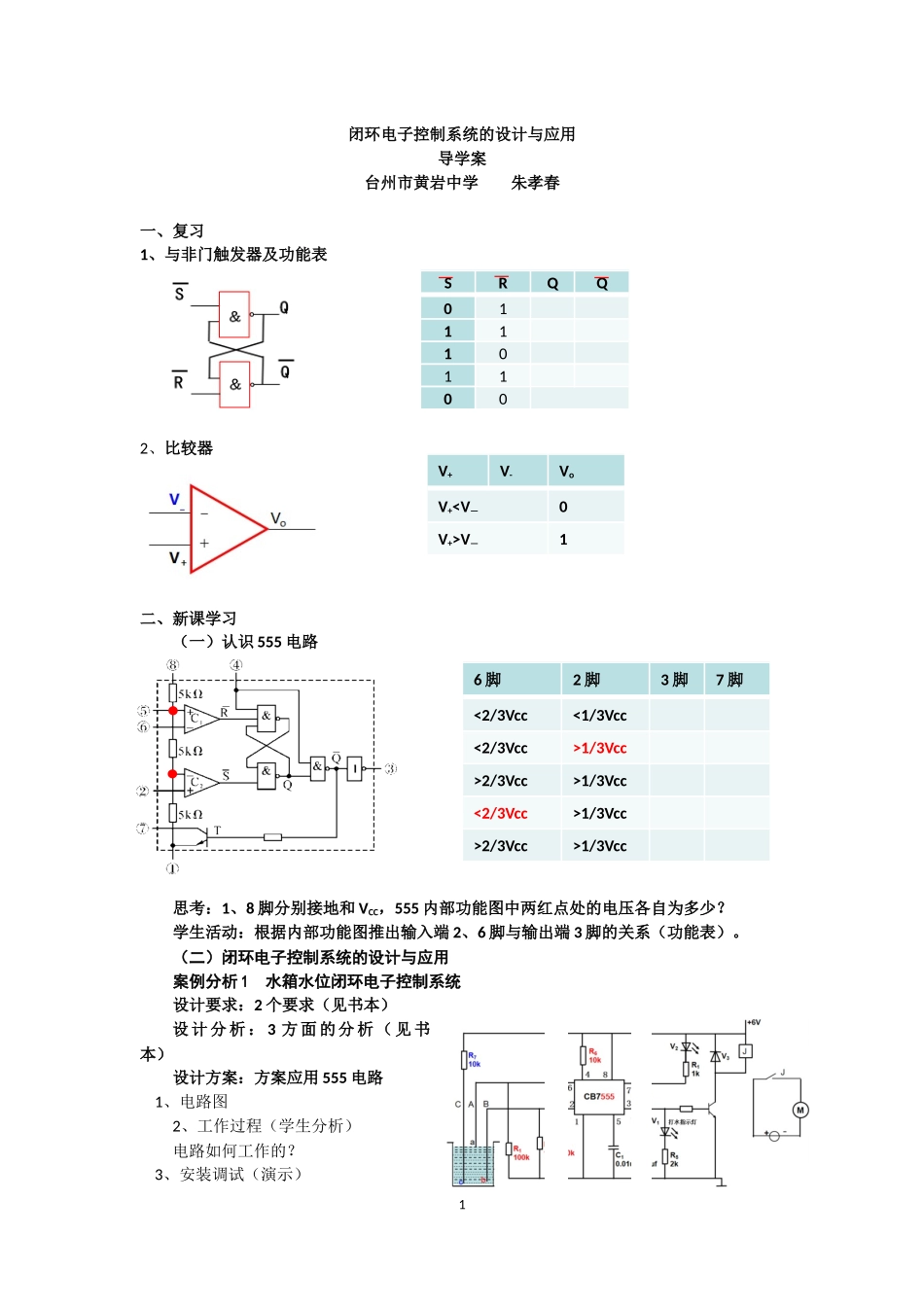

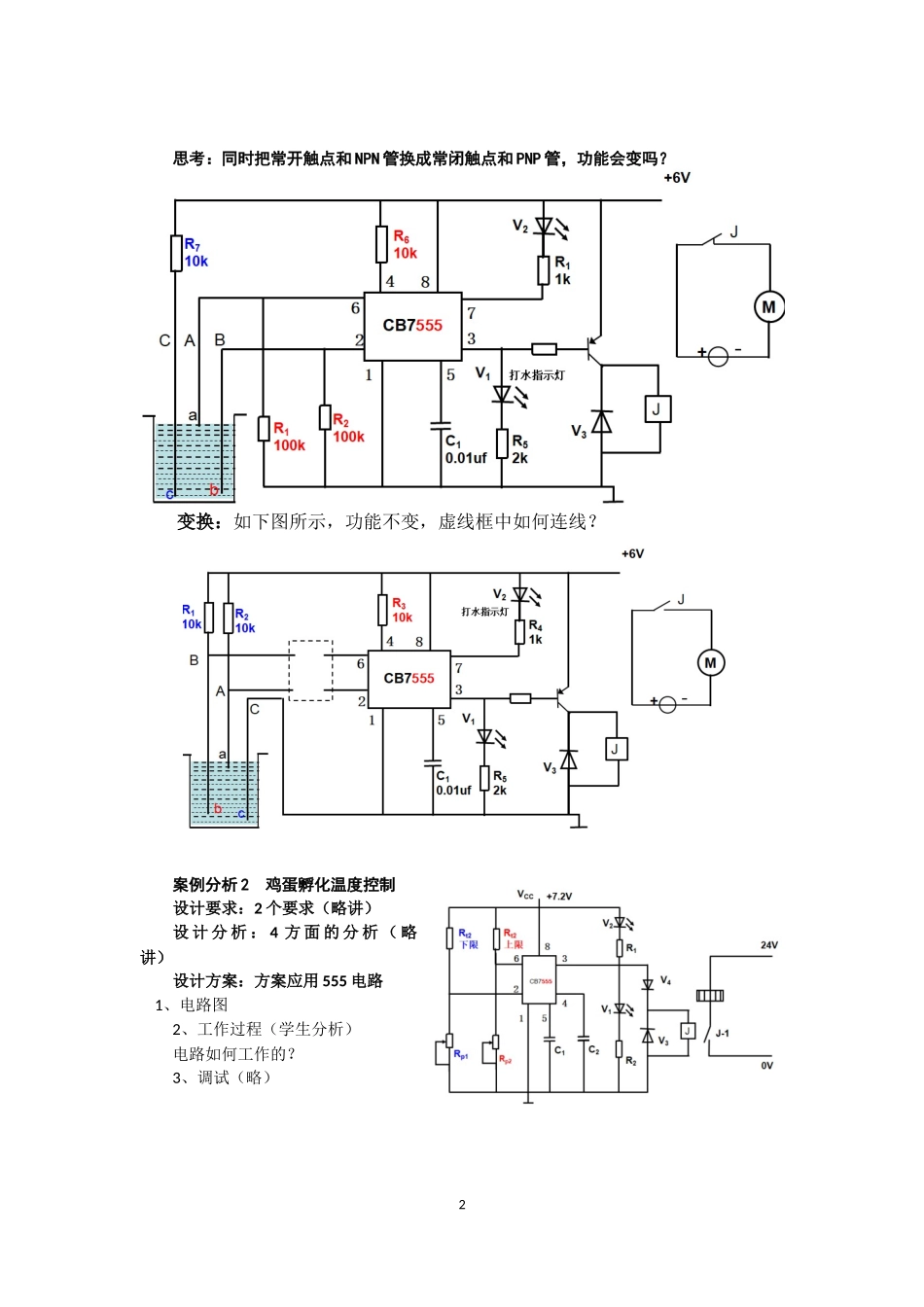

闭环电子控制系统的设计与应用导学案台州市黄岩中学朱孝春一、复习1、与非门触发器及功能表2、比较器二、新课学习（一）认识555电路思考：1、8脚分别接地和VCC，555内部功能图中两红点处的电压各自为多少？学生活动：根据内部功能图推出输入端2、6脚与输出端3脚的关系（功能表）。（二）闭环电子控制系统的设计与应用案例分析1水箱水位闭环电子控制系统设计要求：2个要求（见书本）设计分析：3方面的分析（见书本）设计方案：方案应用555电路1、电路图2、工作过程（学生分析）电路如何工作的？3、安装调试（演示）1SRQQ0111101100V+V-VoV+V—16脚2脚3脚7脚<2/3Vcc<1/3Vcc<2/3Vcc>1/3Vcc>2/3Vcc>1/3Vcc<2/3Vcc>1/3Vcc>2/3Vcc>1/3Vcc思考：同时把常开触点和NPN管换成常闭触点和PNP管，功能会变吗？变换：如下图所示，功能不变，虚线框中如何连线？案例分析2鸡蛋孵化温度控制设计要求：2个要求（略讲）设计分析：4方面的分析（略讲）设计方案：方案应用555电路1、电路图2、工作过程（学生分析）电路如何工作的？3、调试（略）2
