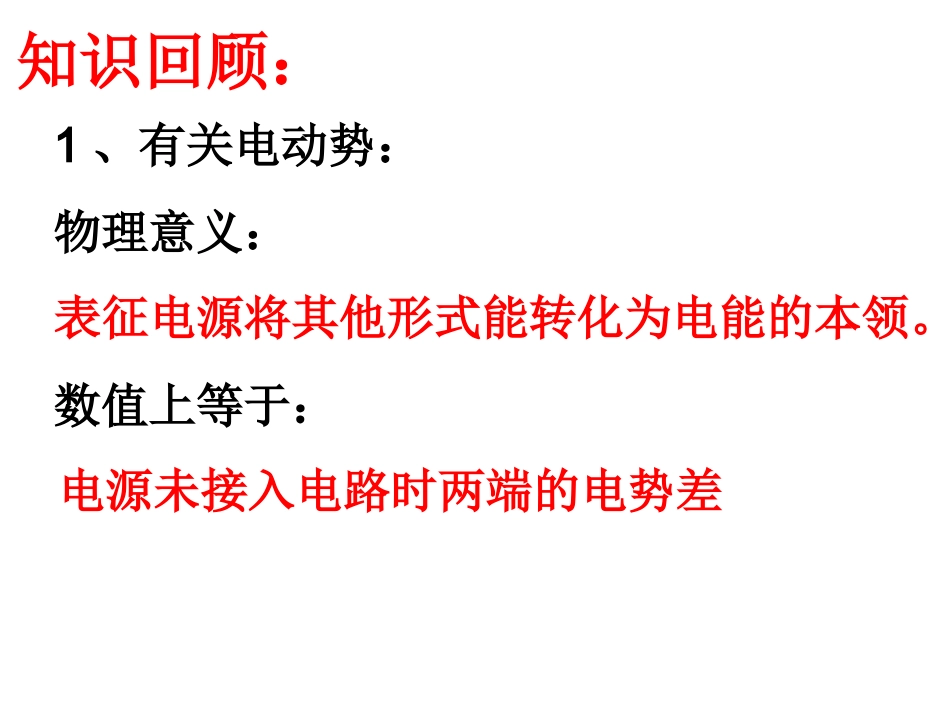

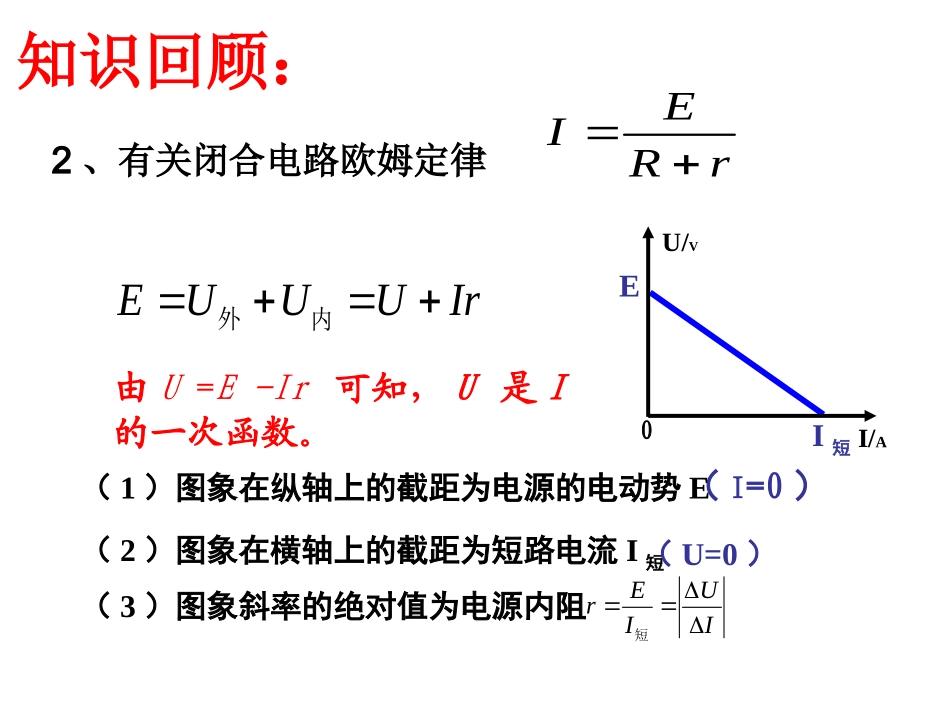

学生实验:测量电源的电动势和内阻知识回顾:1、有关电动势:物理意义:数值上等于:表征电源将其他形式能转化为电能的本领。电源未接入电路时两端的电势差知识回顾:2、有关闭合电路欧姆定律EUUUIr外内EI短(2)图象在横轴上的截距为短路电流I短(U=0)(3)图象斜率的绝对值为电源内阻(I=0)I/AU/V0(1)图象在纵轴上的截距为电源的电动势E由U=E-Ir可知,U是I的一次函数。IUIEr短rREI新课引入如何测量干电池的电动势和内阻?方案一思考方案一能较精确测量电源电动势和内阻吗?为什么?方案二思考并讨论1、实验原理:2、操作步骤:3、数据如何处理:【实验原理】闭合电路欧姆定律IrUE【实验器材】待测电源,电压表,电流表,滑动变阻器,开关,导线若干【实验电路】学生实验:测量电源的电动势和内阻【实验步骤】1、按图连接好电路,开关应处于断开状态,滑动变阻器的阻值调到最大(电压表和电流表选择合适的量程)2、闭合开关,调节滑动变阻器,使电表有明显示数,记录第一组数据(I1、U1),用同样的方法多测几组I、U的值3、断开开关,整理好器材【数据处理】要测出不少于6组I、U数据,且变化范围要大些,用方程组求解时,要将测出的I、U数据中,第1和第4为一组,第2和第5为一组,第3和第6为一组,分别解出E、r再求平均值1、公式法取两组实验数据代入方程求得结果E和rrIUE11rIUE22{IU×××××2、图像法电动势E纵坐标可以不从0开始斜率的绝对值表示内阻(1)以电压U为纵轴、电流I为横轴建立U—I坐标系,在坐标系平面内描出各组(U,I)值所对应的点.ΔΔIUr(2)尽量多地通过这些点作一条直线,不在直线上的点大致均匀分布在直线两侧,以减小偶然误差(3)由于干电池内阻较小,U的变化较小,可使纵坐标不从零开始,此时图像与横轴交点不再表示短路电流123456电压电流1、实验内容:测定2节干电池的电动势和内阻2、数据处理:利用多种数据处理方式得出结果3、小组展示实验成果123456电流(A)0.130.20.30.40.50.6电压(V)2.782.692.532.412.282.1100.10.20.30.40.50.6U/VI/A3.02.82.62.42.22.0【注意事项】一、操作注意事项1、滑动变阻器滑片的初始位置2、开关连接的位置3、如何测量多组数据(电表示数变化范围尽可能大)【注意事项】二、数据处理注意事项1、公式法:选哪两组数据2、图像法:误差太大的点舍去;直线or曲线?纵坐标的特殊处理两种方法的对比公式法:难以计算、误差较大图像法:形象直观、便于处理、误差相对较小误差分析偶然误差:如何减小:AVSE,r读数、描点、连线等多组数据,求平均误差分析系统误差AVSE,r来源:表分流而导致表测.结果:E测E真r测r真电压表电流表小<<改进?方案三AVSE,r系统误差来源:表分压而导致表测.结果:E测E真r测r真电流表电压表小=>
