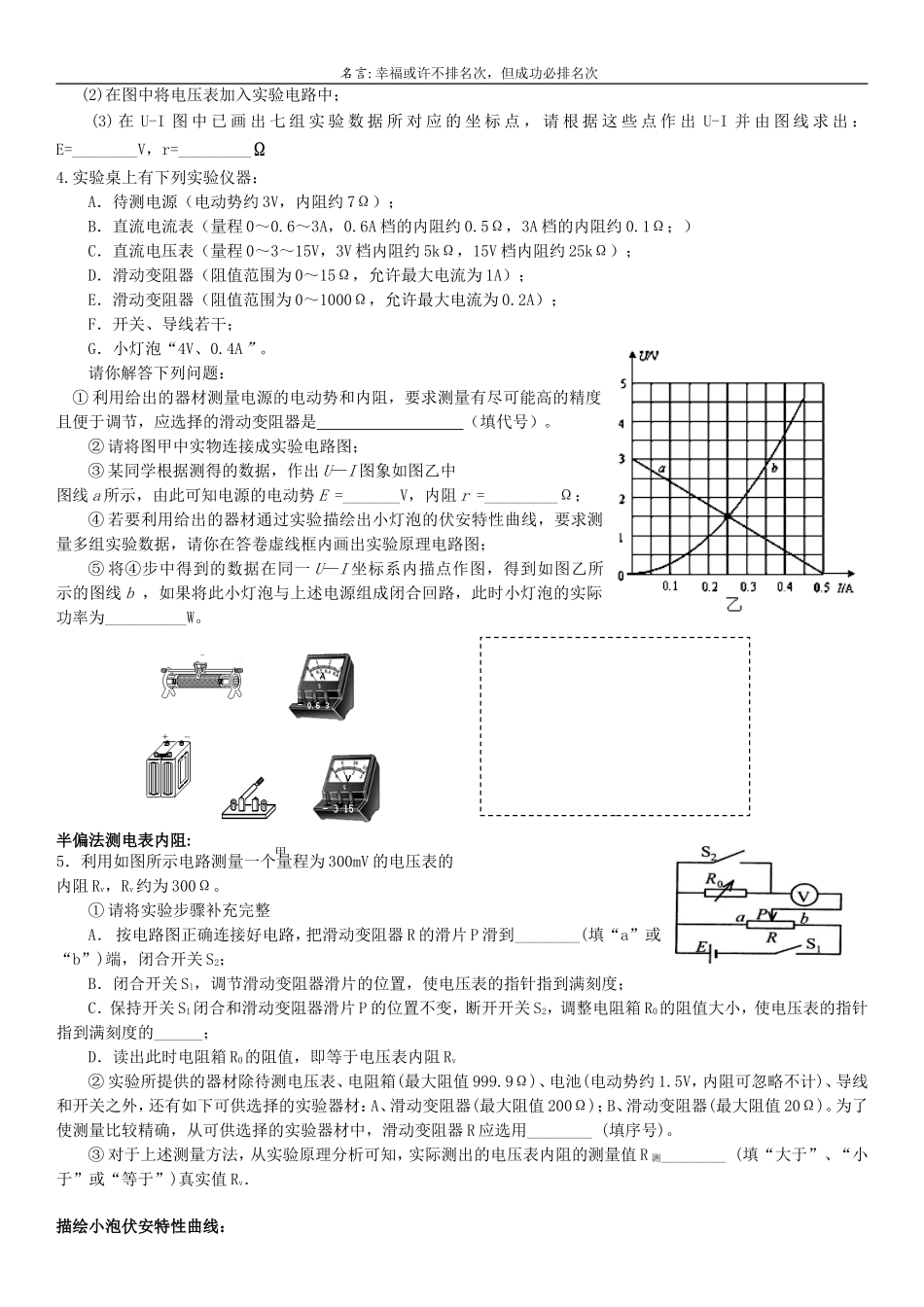

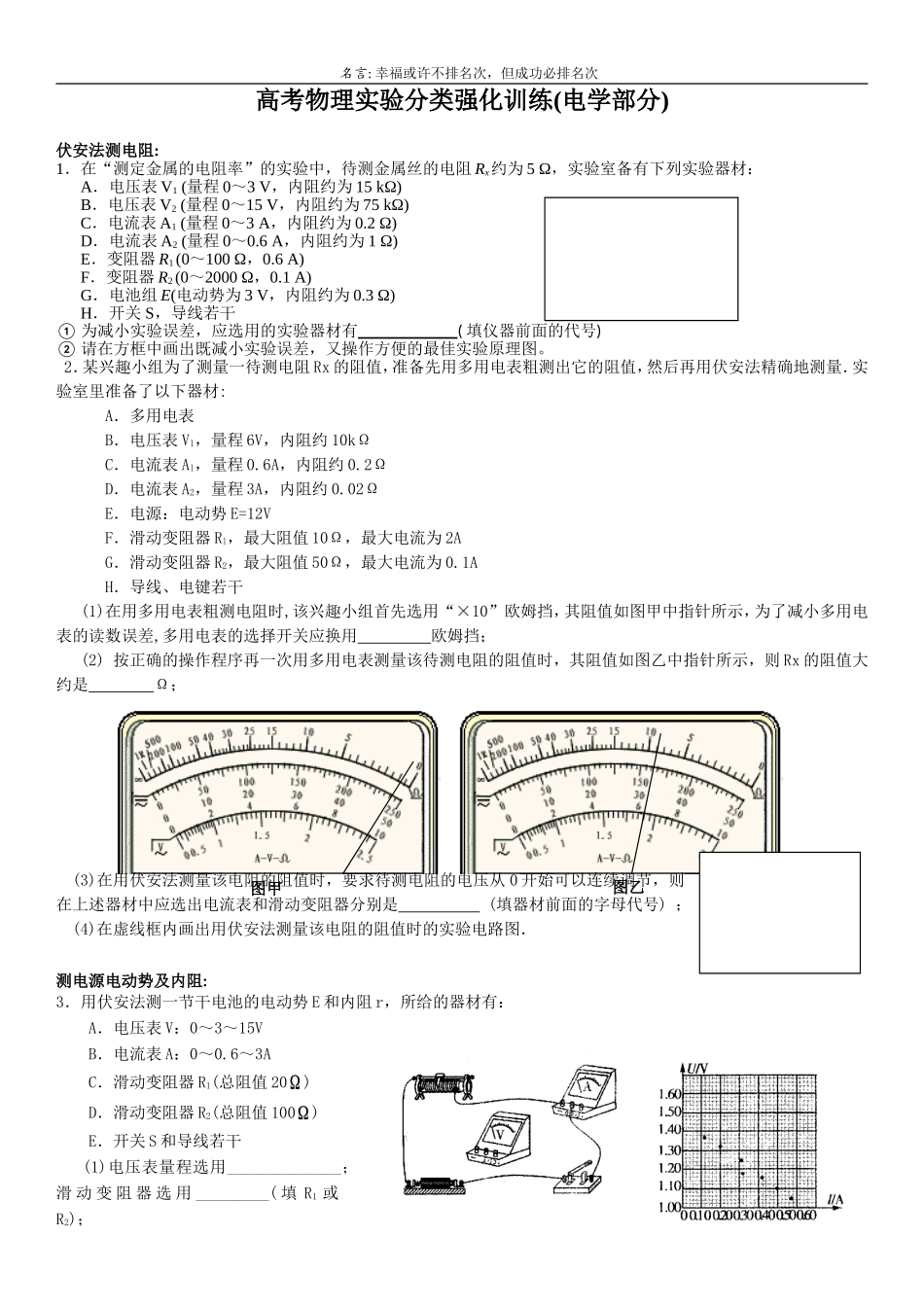

图乙图甲名言:幸福或许不排名次，但成功必排名次高考物理实验分类强化训练(电学部分)伏安法测电阻:1．在“测定金属的电阻率”的实验中，待测金属丝的电阻Rx约为5Ω，实验室备有下列实验器材：A．电压表V1(量程0～3V，内阻约为15kΩ)B．电压表V2(量程0～15V，内阻约为75kΩ)C．电流表A1(量程0～3A，内阻约为0.2Ω)D．电流表A2(量程0～0.6A，内阻约为1Ω)E．变阻器R1(0～100Ω，0.6A)F．变阻器R2(0～2000Ω，0.1A)G．电池组E(电动势为3V，内阻约为0.3Ω)H．开关S，导线若干①为减小实验误差，应选用的实验器材有(填仪器前面的代号)②请在方框中画出既减小实验误差，又操作方便的最佳实验原理图。2．某兴趣小组为了测量一待测电阻Rx的阻值，准备先用多用电表粗测出它的阻值，然后再用伏安法精确地测量．实验室里准备了以下器材:A．多用电表B．电压表Vl，量程6V，内阻约10kΩC．电流表Al，量程0.6A，内阻约0.2ΩD．电流表A2，量程3A，内阻约0.02ΩE．电源：电动势E=12VF．滑动变阻器Rl，最大阻值10Ω，最大电流为2AG．滑动变阻器R2，最大阻值50Ω，最大电流为0.1AH．导线、电键若干(1)在用多用电表粗测电阻时,该兴趣小组首先选用“×10”欧姆挡，其阻值如图甲中指针所示，为了减小多用电表的读数误差,多用电表的选择开关应换用欧姆挡；(2)按正确的操作程序再一次用多用电表测量该待测电阻的阻值时，其阻值如图乙中指针所示，则Rx的阻值大约是Ω；(3)在用伏安法测量该电阻的阻值时，要求待测电阻的电压从0开始可以连续调节，则在上述器材中应选出电流表和滑动变阻器分别是(填器材前面的字母代号)；(4)在虚线框内画出用伏安法测量该电阻的阻值时的实验电路图．测电源电动势及内阻:3．用伏安法测一节干电池的电动势E和内阻r，所给的器材有：A．电压表V：0～3～15VB．电流表A：0～0.6～3AC．滑动变阻器R1(总阻值20)D．滑动变阻器R2(总阻值100)E．开关S和导线若干(1)电压表量程选用______________；滑动变阻器选用_________(填R1或R2)；+-甲名言:幸福或许不排名次，但成功必排名次(2)在图中将电压表加入实验电路中；(3)在U-I图中已画出七组实验数据所对应的坐标点，请根据这些点作出U-I并由图线求出：E=________V，r=_________4.实验桌上有下列实验仪器：A．待测电源（电动势约3V，内阻约7Ω）；B．直流电流表（量程0～0.6～3A，0.6A档的内阻约0.5Ω，3A档的内阻约0.1Ω；）C．直流电压表（量程0～3～15V，3V档内阻约5kΩ，15V档内阻约25kΩ）；D．滑动变阻器（阻值范围为0～15Ω，允许最大电流为1A）；E．滑动变阻器（阻值范围为0～1000Ω，允许最大电流为0.2A）；F．开关、导线若干；G．小灯泡“4V、0.4A”。请你解答下列问题：①利用给出的器材测量电源的电动势和内阻，要求测量有尽可能高的精度且便于调节，应选择的滑动变阻器是（填代号）。②请将图甲中实物连接成实验电路图；③某同学根据测得的数据，作出U—I图象如图乙中图线a所示，由此可知电源的电动势E=_______V，内阻r=_________Ω；④若要利用给出的器材通过实验描绘出小灯泡的伏安特性曲线，要求测量多组实验数据，请你在答卷虚线框内画出实验原理电路图；⑤将④步中得到的数据在同一U—I坐标系内描点作图，得到如图乙所示的图线b，如果将此小灯泡与上述电源组成闭合回路，此时小灯泡的实际功率为__________W。半偏法测电表内阻:5．利用如图所示电路测量一个量程为300mV的电压表的内阻Rv，Rv约为300Ω。①请将实验步骤补充完整A．按电路图正确连接好电路，把滑动变阻器R的滑片P滑到________(填“a”或“b”)端，闭合开关S2；B．闭合开关Sl，调节滑动变阻器滑片的位置，使电压表的指针指到满刻度；C．保持开关S1闭合和滑动变阻器滑片P的位置不变，断开开关S2，调整电阻箱R0的阻值大小，使电压表的指针指到满刻度的______；D．读出此时电阻箱R0的阻值，即等于电压表内阻Rv②实验所提供的器材除待测电压表、电阻箱(最大阻值999.9Ω)、电池(电动势约1.5V，内阻可忽略不计)、导线和开关之外，还有如下可供选择的实验器材：A、滑动变阻器(最大阻值200Ω)；B、滑动变阻器(最大阻值20Ω)。为了使测量比较精确，从可供选择的实验器材中...
