三、探究凸透镜成像的规律VIP免费

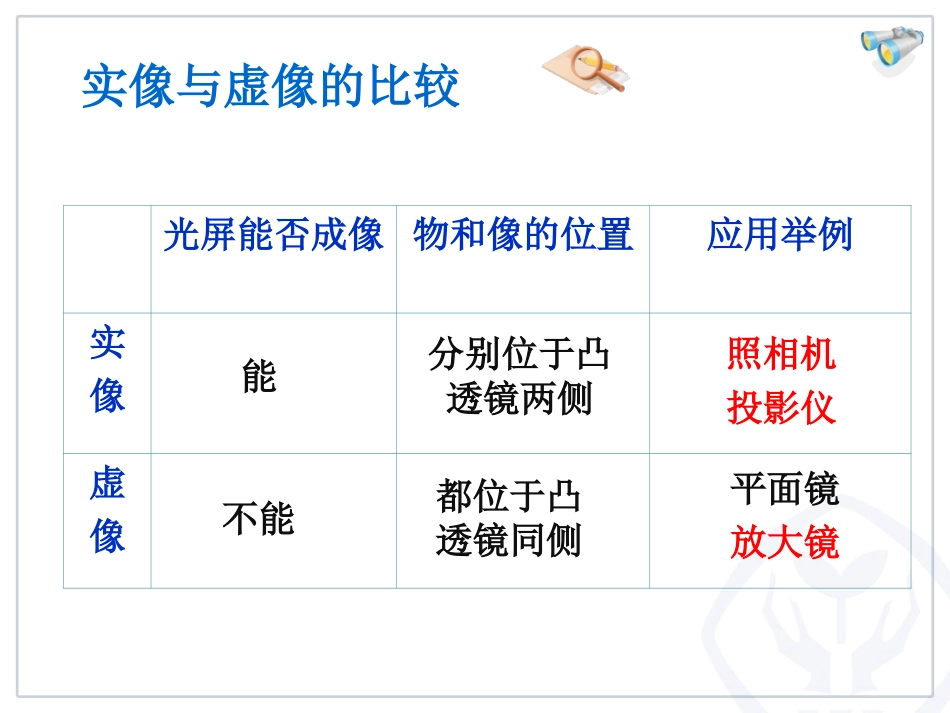

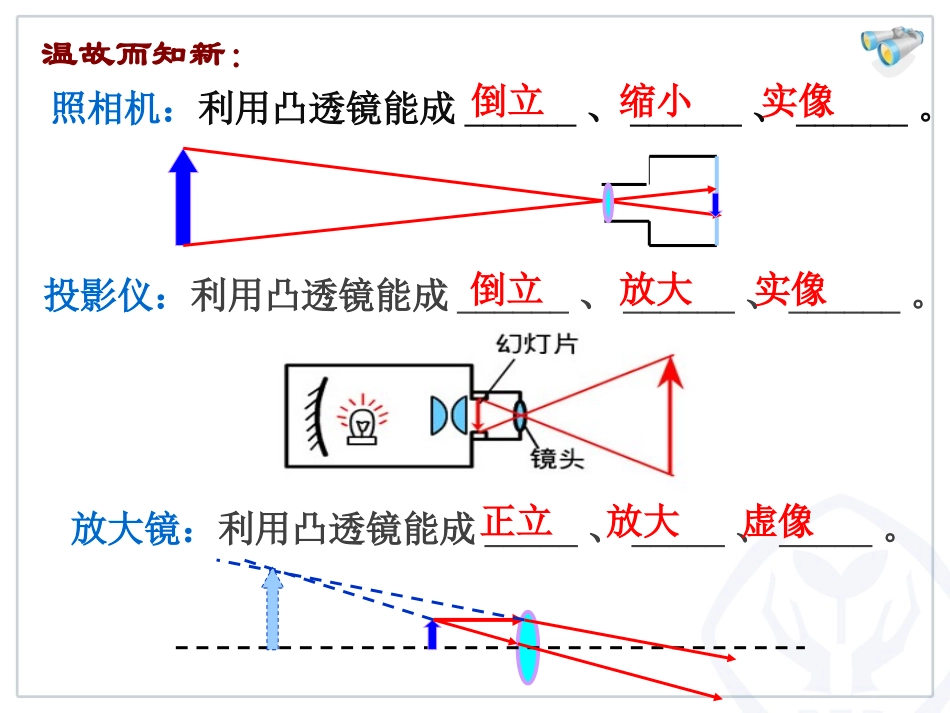

照相机：利用凸透镜能成______、______、______。倒立实像缩小投影仪：利用凸透镜能成______、______、______。倒立实像放大放大镜：利用凸透镜能成_____、_____、_____。正立虚像放大温故而知新：光屏能否成像物和像的位置应用举例实像虚像实像与虚像的比较能不能分别位于凸透镜两侧都位于凸透镜同侧照相机投影仪平面镜放大镜观察凸透镜成像（1）手持凸透镜，缓慢从桌面书本移向眼睛。思考：你看到了什么？有多少种不同的情况？（2）把放大镜正对着窗户外，并且在放大镜另一侧比较靠近的位置前后移动光屏，观察是否能在光屏上找到窗外景物的像？一、提出问题：成像性质可能与什么有关呢？二、猜想：凸透镜成像的规律义务教育教科书物理八年级上册点燃的蜡烛凸透镜光屏光具座实验器材三、设计实验：如何保证蜡烛的像始终能成在光屏上？调节烛焰、透镜、光屏的高度，使它们的中心大致在同一高度上,可以使烛焰的像成在光屏的中央。物距u像距v物体到透镜中心的距离；像距：光屏到透镜中心的距离；物距：物距（cm）像距（cm)像的大小像的倒正像的虚实实验数据记录表格：f=实验步骤：①组装实验装置，将烛焰中心、凸透镜中心和光屏中心调整到同一高度。②将凸透镜固定在光具座中间某刻度处，把蜡烛放在较远处，使物距u＞2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。③把蜡烛向凸透镜移近，改变物距u，仍使u＞2f，仿照步骤②再做2次实验，分别观察实像的大小和正倒。记录物距u和像距v。四、进行实验：④把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，调整光屏到凸透镜的距离，使烛焰在光屏上成清晰的实像。观察实像的大小和正倒。记录物距u和像距v。⑤把蜡烛向凸透镜移近，改变物距u，使f＜u＜2f，仿照步骤④再做2次试验，分别观察实像的大小和正倒。记录物距u和像距v。⑥把蜡烛向凸透镜移近，改变物距u，使u＜f，在光屏上不能得到蜡烛的像，此时成虚像，应从光屏这侧向透镜里观察蜡烛的像，观察虚像的大小和正倒。实验步骤：1.当物距u=2f时，像的大小和正倒，记录物距u和像距v。2.当物距u=f时？小观察25/1/21小观察当成实像时：1.用手挡住透镜的一部分，观察光屏上像的变化。2.轻轻吹动烛焰，观察光屏上像的变化。3.改变凸透镜的高度，观察光屏上像的变化。4.改变蜡烛的高度，观察光屏上像的变化。物距（u）像的性质应用倒立或正立放大或缩小实像或虚像像距（v）一束平行光实像点V=f测凸透镜焦距u＞2f倒立缩小实像f＜v＜2f照相机u＝2f倒立等大实像v＝2ff＜u＜2f倒立放大实像v＞2f投影仪u＝f不成像、得到一束平行光u＜f正立放大虚像放大镜分析表中的记录，找出凸透镜成像的规律u＞f时成实像，u＜f时成虚像。1.像的虚实：（1）凸透镜在什么条件下成实像？在什么条件下成虚像？五、分析与论证：（2）在实验中，你能发现实像和虚像的分界点在什么位置吗？2.像的大小：（1）凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？u＞v时，得到缩小实像；u＜v时，得到放大实像。（2）在实验中，你能发现放大的像和缩小的像的分界点在什么位置吗？（3）在实验中，你还有那些发现？6.交流与评估（1）照相机是根据什么原理工作的？照相机是根据物体距凸透镜大于2倍焦距的原理制成的。（2）幻灯机是根据什么原理工作的？幻灯机是根据物体距凸透镜大于焦距小于2倍焦距的原理制成的。（3）放大镜的原理是什么？物体到凸透镜的距离小于焦距时，成正立放大的虚像。课堂小结1．凸透镜成像的规律是什么？2．你得到这个规律用的是什么方法？反馈练习：1．在做“凸透镜成像规律”的实验时,某同学在光具座上将蜡烛放置在凸透镜前,然后移动光屏,可他无论怎样移动光屏,都无法在光屏上观察到烛焰的像。请你分析发生这一现象可能原因。ADBCF2fF光屏反馈练习：2．（1）如图所示，把点燃的蜡烛放在处，光屏上出现缩小的像，把点燃的蜡烛放在处，光屏上出现放大的像；放在处时，光屏上不会成像。（2）在物距不断减小的过程中，像距不断，像的大小不断；当物距小于时，无论怎样移动光屏，都不能在光屏上得到烛焰的像。ADBCF2fF光屏AA...
