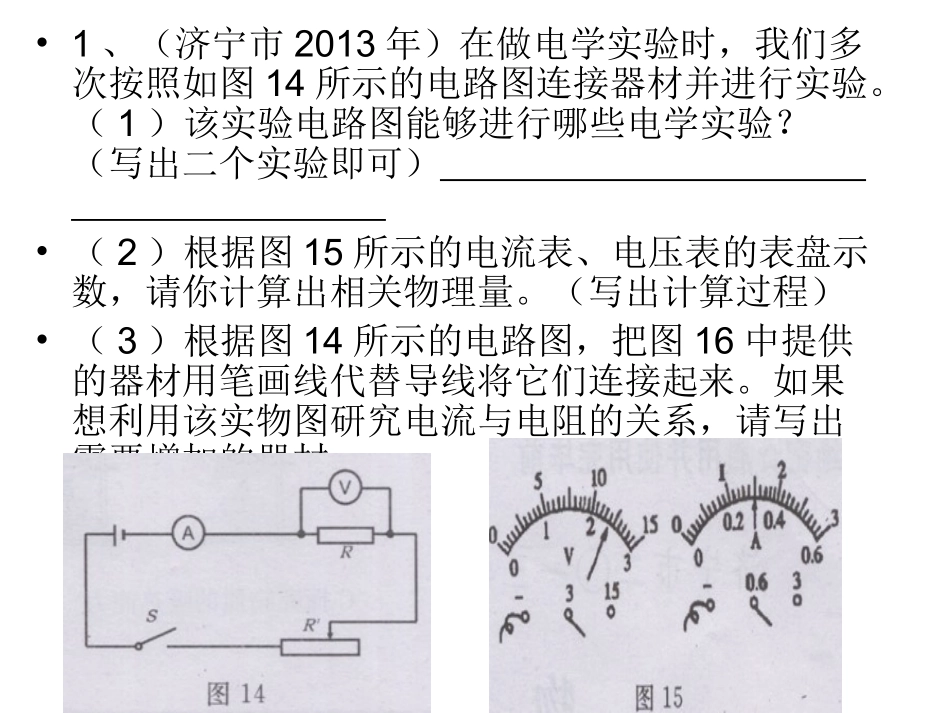

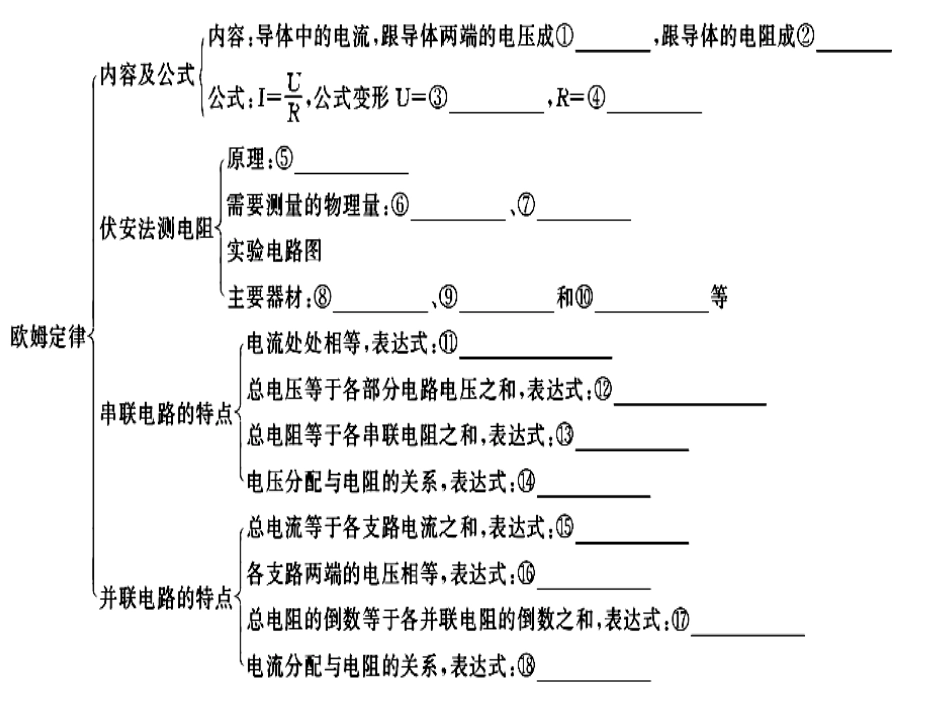

欧姆定律复习安培（1775年—1836年）欧姆(1789年—1854年)--------------------伏特（1745年－1827年）•1、（济宁市2013年）在做电学实验时，我们多次按照如图14所示的电路图连接器材并进行实验。（1）该实验电路图能够进行哪些电学实验？（写出二个实验即可）•（2）根据图15所示的电流表、电压表的表盘示数，请你计算出相关物理量。（写出计算过程）•（3）根据图14所示的电路图，把图16中提供的器材用笔画线代替导线将它们连接起来。如果想利用该实物图研究电流与电阻的关系，请写出需要增加的器材。•2、(哈尔滨市2013).如图电源电压恒定，闭合S0.当S闭合、甲乙两表为电压表时，两表示数之比U甲:U乙＝7:5；当S断开、甲乙两表为电流表时，两表示数之比I甲:I乙＝。•3、如图所示的电路中，电源电压不变，R1为定值电阻。闭合开关S，当滑片从中点向右移时•A．电流表A1的示数变小•B．电流表A2的示数变小•C．电压表的示数变大•D．v与A2的比值变小•4、（2013年临沂市）如图所示的电路中.电饭电压保持不变，闭合开关S后•A.电压表的示数变大•B.电流表的示数变大•C．电路中的总电阻变大•D.v与A的比值不变•5、（江苏南京2013）32、小明按如图所示的电路进行实验，已知电源电压不变，闭合开关，改变a、b之间的电阻箱R的阻值，得到一组电压表的示数Ua-R的图象如图乙所示．•（1）随着电阻箱接入电路中的阻值增大，定值电阻Ra两端的电压（选填“增大”、“减小”或“不变”）．•（2）将a、b间的电阻箱换成未知电阻Rx，读得电压表示数为4.5V，则Rx=Ω，此时电路中电流为A．•6、（2013黄石）如右图所示电路，当滑动变阻器滑片P向a端滑动的过程中，电流表，电压表示数变化情况是【】•A．电流表示数变大•B．电流表示数变小•C．小灯泡变暗•D．电压表示数变小ASabV•7、（2012河南）在图4所示的电路中，电阻R1=4Ω，R2=2Ω，电源电压保持不变。当开关S1、S3，断开，S2闭合时，电流表的示数为0.5A；当开关S1、S3，闭合，S2断开时，电流表的示数为多少？•1、(2010年广东)下左图是关于电阻A、B的I－U图象．由图可知，电阻较大的电阻值是________Ω.若将A、B两电阻并联后接在电压为2V的电源两端，则并联电路干路中的电流是______A，此时电路的总电阻阻值是_______Ω.•2、(201l兰州)如上右图所示的是插入式电阻箱的结构示意图。它的最大电阻值是＿＿＿＿Ω，图中A、B两个接线柱之间的电阻值是＿＿＿＿Ω。•3、(2011山东济宁)图8为某小汽车测定油箱内油量的电路原理图。其中：Rx为压力传感器，它的电阻值随受到压力的变化而变化，阻值随压力变化的关系如图9所示；表A为油量表，它实质是一只电流表，油箱内油量的变化通过电流表示数的变化显示出来；R0是阻值为5Ω的定值电阻；电源电压恒为15V；油箱位于压力传感器Rx上，空油箱重50N。若电流表的量程为0~0.6A，该油箱加满油时，指针恰好指示最大刻度，求：•①此时，R0两端的电压是多少？Rx的阻值是多少？•②油箱最多能储油多少升？（1升=1dm3）•（取g=10N/kg、ρ汽油=0.7×103kg/m3）再见安培欧姆--------------------伏特
