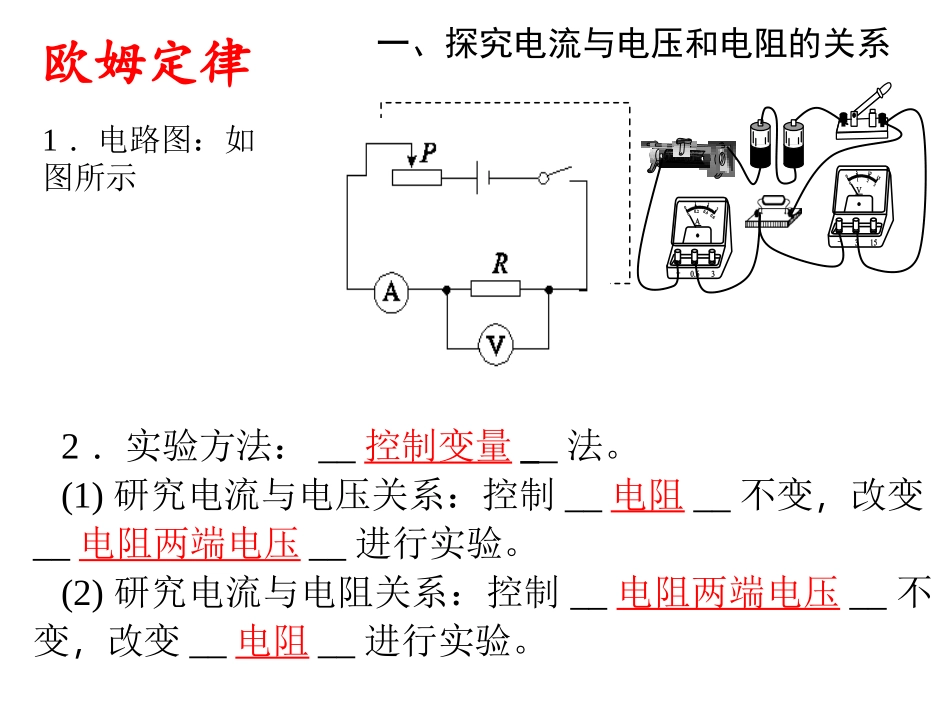

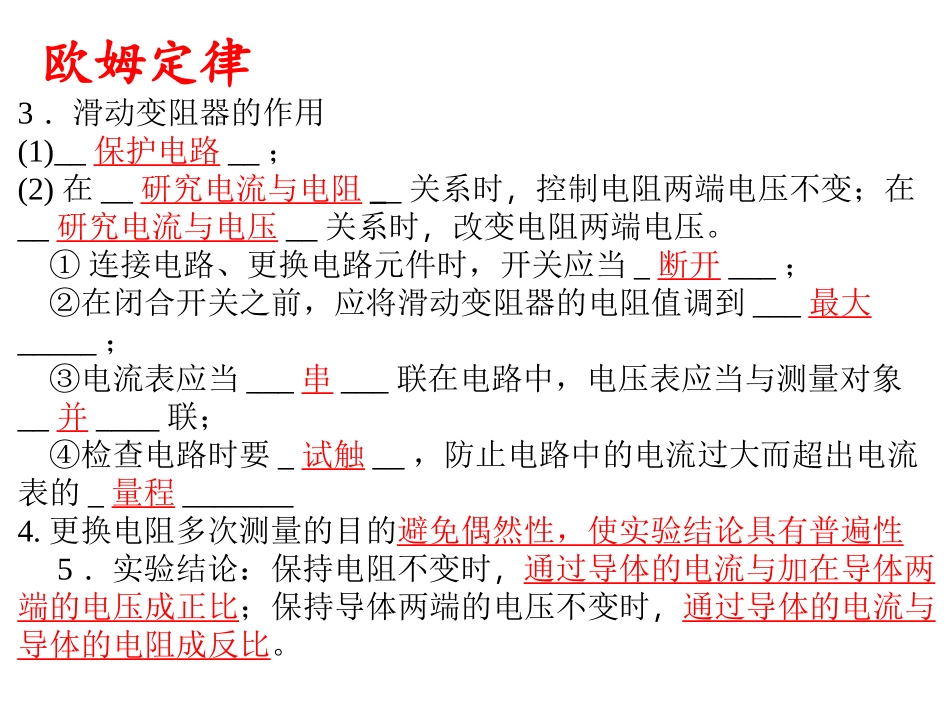

欧姆定律欧姆定律在串、并联电路中的应用欧姆定律一、探究电流与电压和电阻的关系2．实验方法：__控制变量__法。(1)研究电流与电压关系：控制__电阻__不变，改变__电阻两端电压__进行实验。(2)研究电流与电阻关系：控制__电阻两端电压__不变，改变__电阻__进行实验。1．电路图：如图所示欧姆定律3．滑动变阻器的作用(1)__保护电路__；(2)在__研究电流与电阻__关系时，控制电阻两端电压不变；在__研究电流与电压__关系时，改变电阻两端电压。①连接电路、更换电路元件时，开关应当_断开___；②在闭合开关之前，应将滑动变阻器的电阻值调到___最大_____；③电流表应当___串___联在电路中，电压表应当与测量对象__并____联；④检查电路时要_试触__，防止电路中的电流过大而超出电流表的_量程_______4.更换电阻多次测量的目的避免偶然性，使实验结论具有普遍性5．实验结论：保持电阻不变时，通过导体的电流与加在导体两端的电压成正比；保持导体两端的电压不变时，通过导体的电流与导体的电阻成反比。欧姆定律二、欧姆定律1．内容：导体中的电流，跟__导体两端电压成正比__，跟__导体的电阻成反比__。2．表达式：I＝__U/R__导出公式R=U/IU=IR。3．理解(1)欧姆定律揭示了导体中的电流与导体两端电压和导体电阻之间的关系，即导体中的电流决定于__导体两端电压__和__导体的电阻__。①如图甲所示的是__电阻__一定时__电流与电压__的关系。②如图乙所示的是__电压__一定时__电流与电阻__的关系。4．使用欧姆定律公式的注意事项：(1)同体性，即同一段电路上的I、U、R(2)同时性，即同一时间也就是电路在同一个状态下的I、U、R(3)统一性，即单位要统一，I、U、R的单位分别是A、V、Ω欧姆定律串联电路并联电路电路图电流电压I=I1+I2U=U1+U2U=U1=U2I=I1=I2II1I2UU2U1R2R1IU1U2UI2I1R2R1欧姆定律在串、并联电路中的应用欧姆定律1.推导串联电路的总电阻R1R2串联电阻的总电阻的阻值比任何一个分电阻的阻值都大。欧姆定律在串、并联电路中的应用欧姆定律R1R2并联电阻的总电阻比任何一个分电阻的阻值都小。2.推导并联电路的总电阻欧姆定律在串、并联电路中的应用欧姆定律串联电路并联电路电路图电流电压电阻I=I1+I2U=U1+U2U=U1=U2R=R1+R21/R=1/R1+1/R2I=I1=I2II1I2UU2U1R2R1IU1U2UI2I1R2R1欧姆定律例3：由欧姆定律公式可知()A．同一导体两端的电压跟通过导体的电流成反比B．导体两端的电压为零时，因为没有电流通过，所以导体电阻为零C．导体中的电流越大，导体的电阻就越小D．导体电阻的大小，可以用它两端的电压与通过它的电流的比值来表示题型聚焦D欧姆定律三、伏安法测电阻1．测量工具：__电压__表和__电流__表。2．原理：用__电压__表测出待测电阻Rx两端电压U，用__电流__表测出通过待测电阻Rx的电流I，用公式__R＝U/I__算出待测电阻Rx。3．电路图：如右图。4．滑动变阻器的作用（一）(1)__保护电路__；(2)改变__电阻两端电压__和__流过电阻的电流__，从而实现多次测量再求取平均值，目的是__减小误差____。5．连接电路时应注意的问题(1)连接电路时，开关处于__断开__状态。(2)滑动变阻器连入阻值处于__最大阻值__。(3)先连接电路中__串联__部分，再将电压表__并__联连在被测电阻两端。6.滑动变阻器的作用（二）测小灯泡的电阻时，便于改变灯泡两端的电压，发现在不同电压下其灯丝阻值相差较大，原因是__灯丝电阻随温度的升高而增大_______。欧姆定律例4：[2013·云南]如图20－5所示为分别测量小灯泡L和定值电阻R后得到的I－U关系图线。由图可知，随着电压的升高，灯泡L的阻值逐渐变________，R的阻值为________Ω。大10题型聚焦欧姆定律1．两电阻的阻值分别为2Ω和3Ω，它们串联后的总电阻为()A．2ΩB．1ΩC．3ΩD．5Ω2.有两个电阻，其中R1＝10Ω，R2＝15Ω，将它们并联后的总电阻是()A．25ΩB．5ΩC．6ΩD．12Ω3.下列几组电阻并联后，等效阻值最小的一组是()A．30Ω和15ΩB．20Ω和25ΩC．10Ω和35ΩD．5Ω和40ΩDcD欧姆定律R2=3ΩR1=2ΩU1=4VU2=？U【例1】欧姆定律在串、并联电路中的应用R1、R2两个电阻串联，R1阻值为2Ω，R2阻值为3Ω，R1两端电压为4V,求:（1）求通过R1的电流I1?I1=?（2）...
