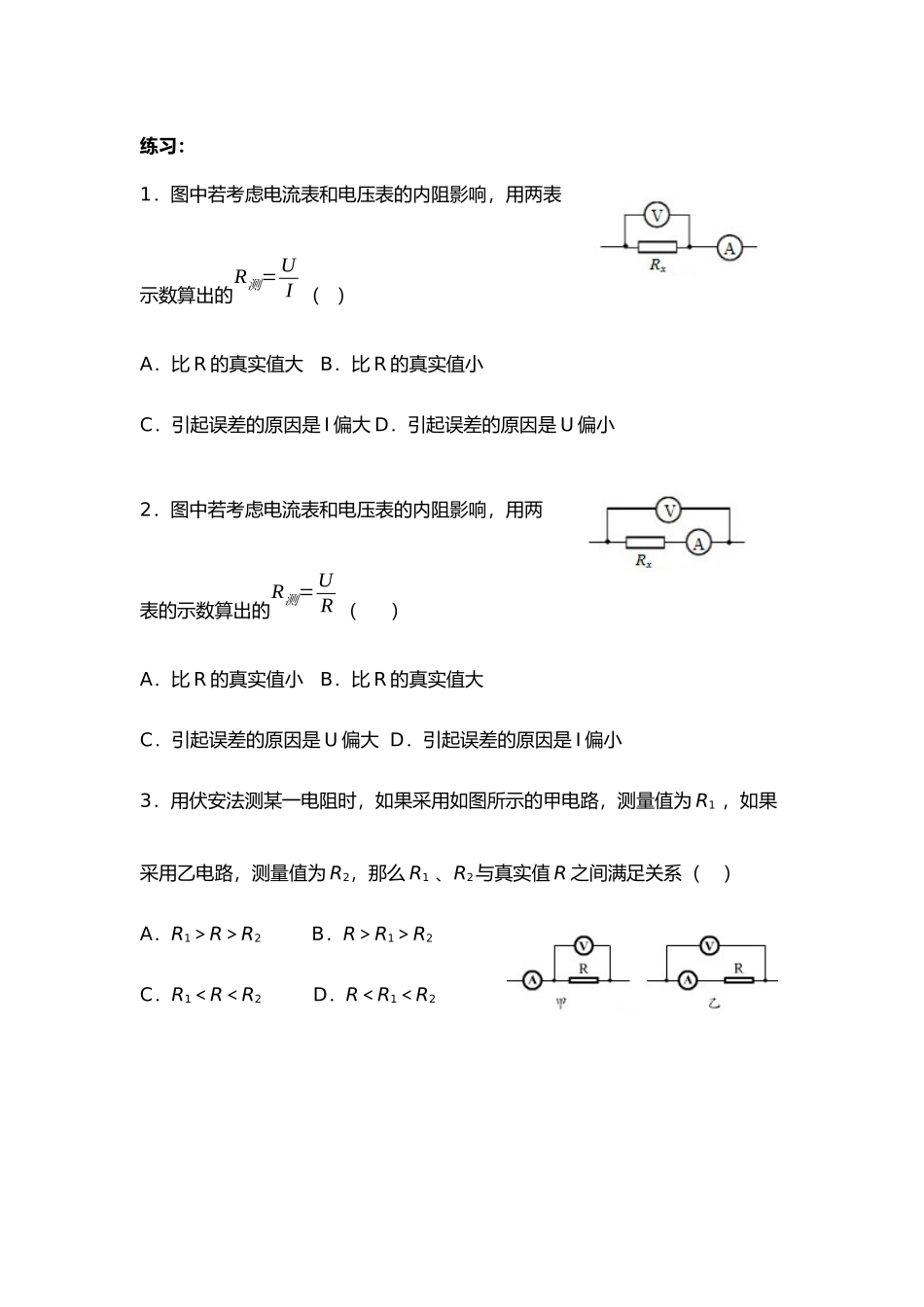

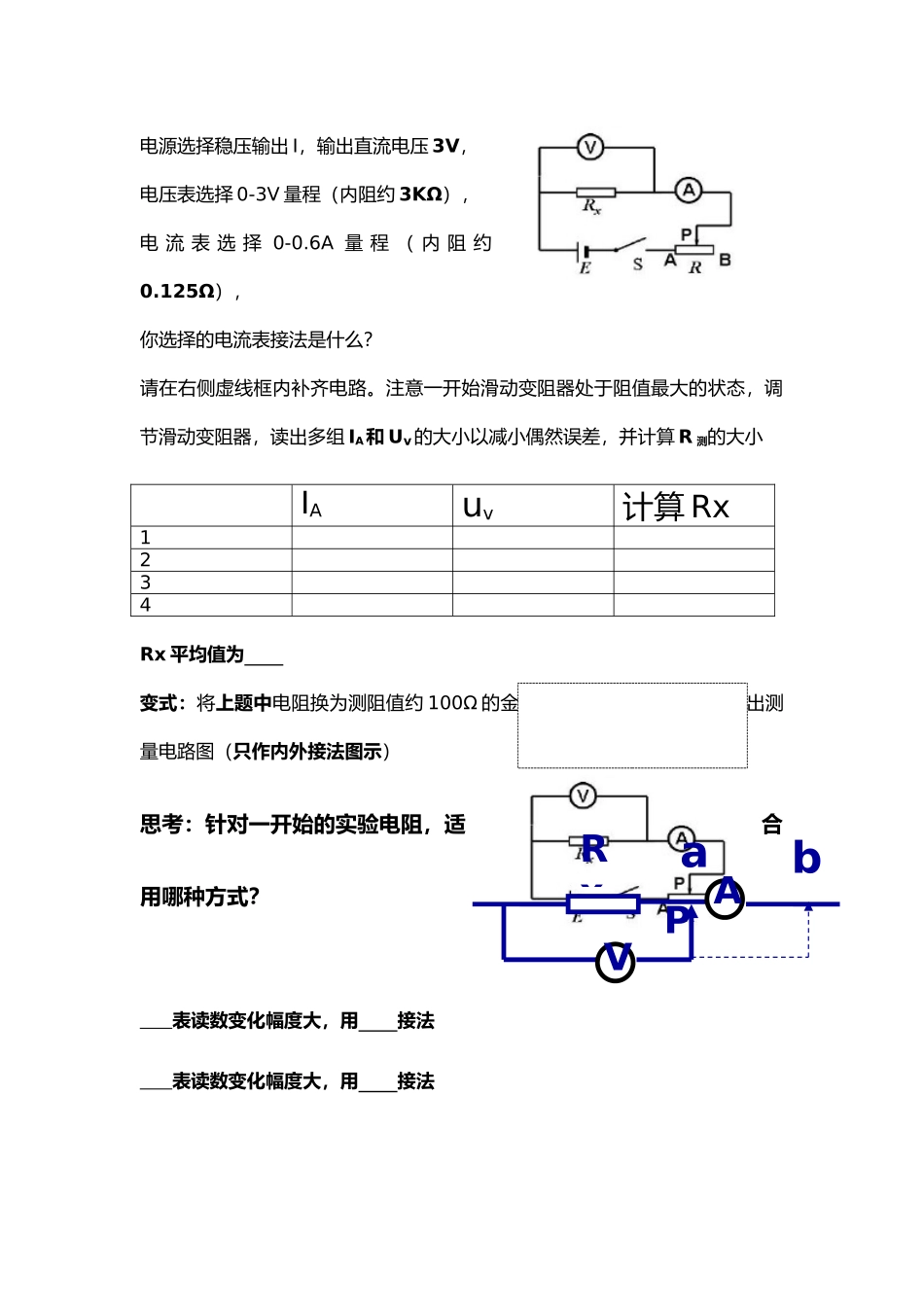

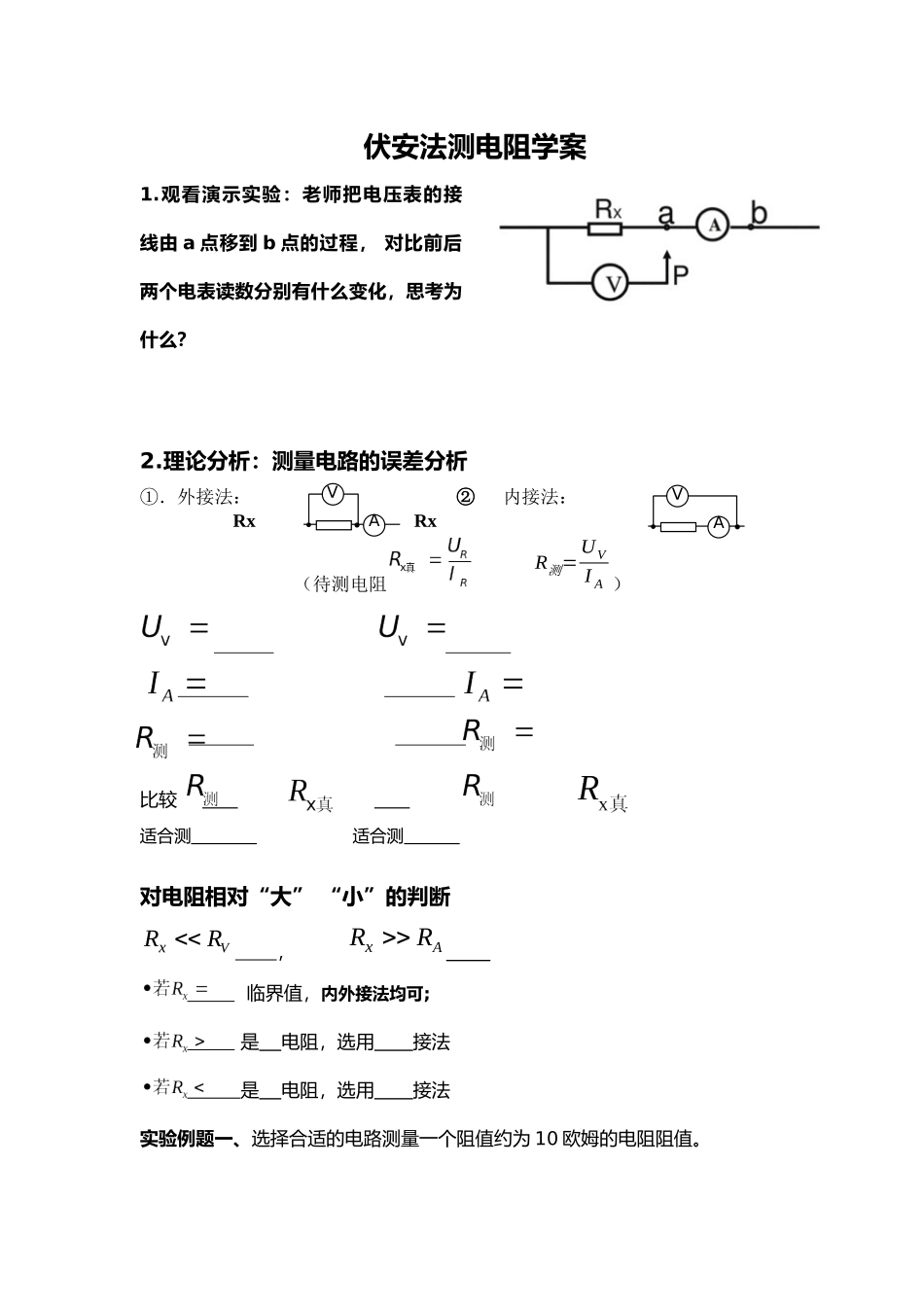

伏安法测电阻学案1.观看演示实验：老师把电压表的接线由a点移到b点的过程，对比前后两个电表读数分别有什么变化，思考为什么？2.理论分析：测量电路的误差分析①．外接法：②内接法：RxRx（待测电阻R测=UVIA）比较适合测适合测对电阻相对“大”“小”的判断VxRR，AxRR临界值，内外接法均可;是电阻，选用接法是电阻，选用接法实验例题一、选择合适的电路测量一个阻值约为10欧姆的电阻阻值。AVAV电源选择稳压输出I，输出直流电压3V，电压表选择0-3V量程（内阻约3KΩ），电流表选择0-0.6A量程（内阻约0.125Ω），你选择的电流表接法是什么？请在右侧虚线框内补齐电路。注意一开始滑动变阻器处于阻值最大的状态，调节滑动变阻器，读出多组IA和Uv的大小以减小偶然误差，并计算R测的大小Rx平均值为变式：将上题中电阻换为测阻值约100Ω的金属电阻，试在右边方框内作出测量电路图（只作内外接法图示）思考：针对一开始的实验电阻，适合用哪种方式？表读数变化幅度大，用接法表读数变化幅度大，用接法AVPbaRxIAuv计算Rx1234练习：1．图中若考虑电流表和电压表的内阻影响，用两表示数算出的R测=UI（）A．比R的真实值大B．比R的真实值小C．引起误差的原因是I偏大D．引起误差的原因是U偏小2．图中若考虑电流表和电压表的内阻影响，用两表的示数算出的R测=UR（）A．比R的真实值小B．比R的真实值大C．引起误差的原因是U偏大D．引起误差的原因是I偏小3．用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（）A．R1＞R＞R2B．R＞R1＞R2C．R1＜R＜R2D．R＜R1＜R24．有一个未知电阻，用图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值Rx=______Ω，测量值比真实值偏______（填：“大”或“小”）．5*．采用电流表外接的电路，测量某电阻值，电压表的示数为18.0V，电流表的示数0.18A，电压表内阻为1000Ω，能否求出电阻的真实值？6.采用电流表内接电路时，电压表的示数为1.2V，电流表的示数为0.48A，电流表内阻为0.50Ω，能否求被测电阻的真实值？7.如图所示为用伏安法测电阻的部分电路图，因为不知道待测电阻RX的大概值，所以不能确定线路的接法。为了减小误差，可在电路接好后将电压表的一个接线端K分别与M、N接触，观察电压表和电流表的计数哪一个有明显的变化。下列关于观察到的现象及应选用的接法的叙述中，正确的是：（）A、若电流表读数有明显的变化，则K应接在M点;B、若电流表读数有明显的变化，则K应接在N点;C、若电压表读数有明显的变化，则K应接在M点;D、若电压表读数有明显的变化，则K应接在N点．8．实物图连接练习
