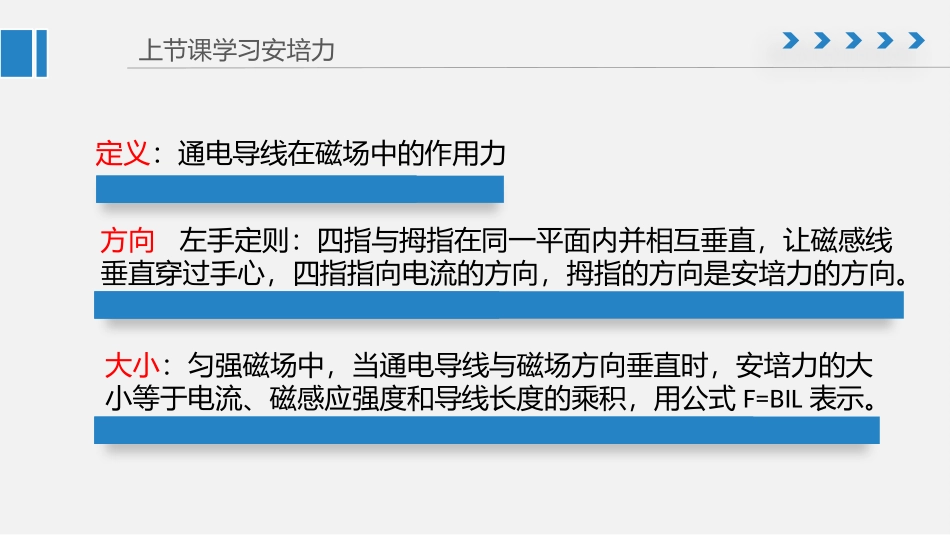

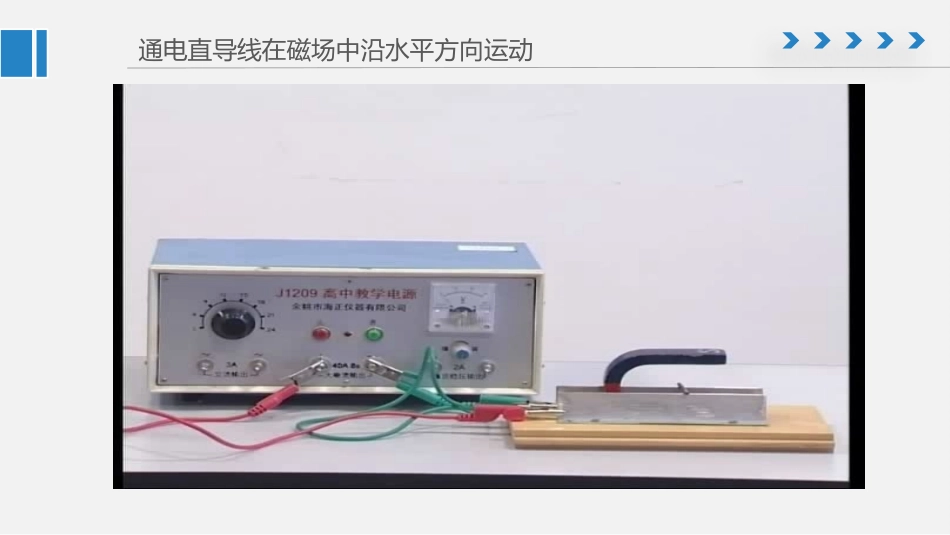

鲁科版选修1-1第三章第1节《磁场中的通电导线》单位:南平市高级中学主讲教师:林梦婷指导教师:黄璜、谢礼忠、王丽珍方向左手定则:四指与拇指在同一平面内并相互垂直,让磁感线垂直穿过手心,四指指向电流的方向,拇指的方向是安培力的方向。大小:匀强磁场中,当通电导线与磁场方向垂直时,安培力的大小等于电流、磁感应强度和导线长度的乘积,用公式F=BIL表示。定义:通电导线在磁场中的作用力上节课学习安培力通电直导线在磁场中沿水平方向运动如何让导体沿水平方向的运动变成线圈的转动呢?线圈导线+|+|abcdFFNSad和bc边不受安培力+—磁电式电流表灵敏度高可测弱电流导线很细若测较大电流值,需要进行改装,扩大量程。优缺点点磁电式电流表+|+|NS+—+|+|NS+—+|+|NS接线柱电刷+—电动机实物图红色电刷红色圆环线圈FFbcd平衡位置NS由于惯性+—a+|+|NFFabcd磁场和电流方向都不变,安培力方向就不变。NS+—+|+|平衡位置FFFFFF惯性+|+|NSFF平衡位置FF线圈每转过平衡位置,电流方向自动改变一次+—平衡位置平衡位置平衡位置平衡位置换向器线圈每转过平衡位置时,电流方向就自动改变一次。电动机提供动力,推动生产力的发展,为社会的进步做了巨大贡献!电动机转动的部分,如线圈。固定不动的部分,如永磁体和电动机的外壳。转子一般由多个线圈绕在同一个铁心上。定子也多采用磁性更强的电磁铁。转子定子增大功率电磁铁制作一台简易的电动机?制作简易的电动机至少要什么仪器呢?实验仪器线圈磁场电源PPT模板下载:www.1ppt.com/moban/行业PPT模板:www.1ppt.com/hangye/节日PPT模板:www.1ppt.com/jieri/PPT素材下载:www.1ppt.com/sucai/PPT背景图片:www.1ppt.com/beijing/PPT图表下载:www.1ppt.com/tubiao/优秀PPT下载:www.1ppt.com/xiazai/PPT教程:www.1ppt.com/powerpoint/Word教程:www.1ppt.com/word/Excel教程:www.1ppt.com/excel/资料下载:www.1ppt.com/ziliao/PPT课件下载:www.1ppt.com/kejian/范文下载:www.1ppt.com/fanwen/试卷下载:www.1ppt.com/shiti/教案下载:www.1ppt.com/jiaoan/字体下载:www.1ppt.com/ziti/√自行寻找材料,让通电导线在磁场中运动起来。√体会物理知识对现代社会发展的贡献。课后作业谢谢!南平市高级中学林梦婷
