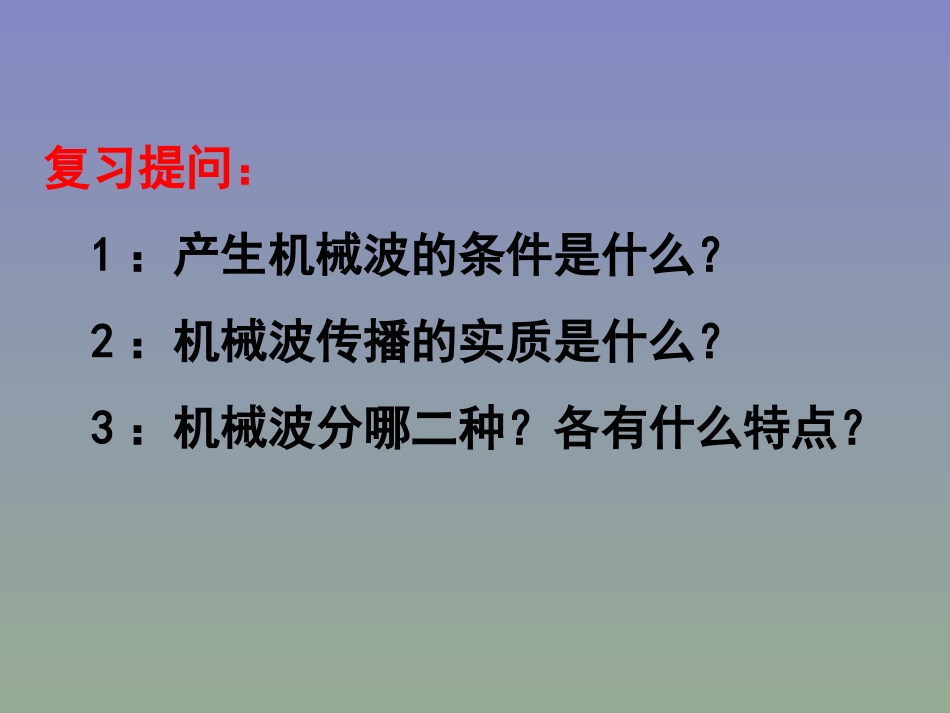

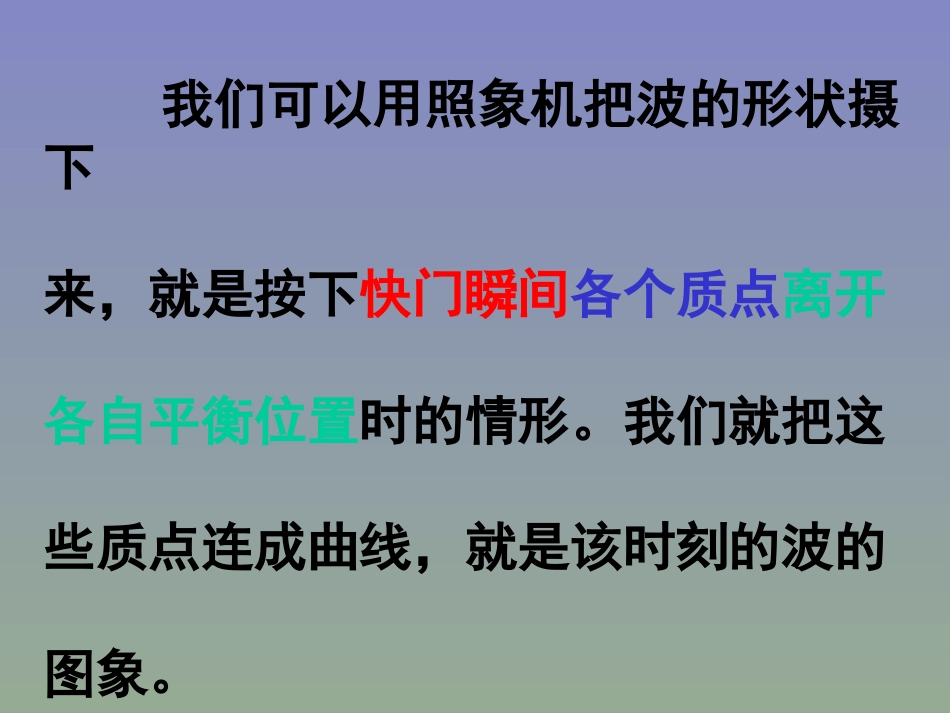

第二节波的图象复习提问：1：产生机械波的条件是什么？2：机械波传播的实质是什么？3：机械波分哪二种？各有什么特点？我们可以用照象机把波的形状摄下来，就是按下快门瞬间各个质点离开各自平衡位置时的情形。我们就把这些质点连成曲线，就是该时刻的波的图象。横波动画展示Y位移一、波的图象1.用横坐标表示在波传播方向上各质点的平衡位置2.用纵坐标表示某时刻各质点偏离平衡位置的位移X平衡位置正方向负方向振动图象的画法3.波的图象是在波的传播方向上，介质中各振动质点在某一时刻的波形图．简称波形（1）如果波的图象是正弦曲线，这样的波叫做正弦波，也叫简谐波（2）介质中有正弦波传播时，介质的质点在做简谐振动（3）简谐波是一种最基本、最简单的波.Y位移X平衡位置O二、波的图象的物理意义1.波的图象的物理意义：反映各个质点某一时刻偏离平衡位置的位移由波的图象的画法可以知道：对横波而言图象反映了某时刻介质中各个质点在空间的实际分布情况。2.振动图象的物理意义：反映某个质点不同时刻偏离平衡位置的位移由振动图象的画法可以知道：图象上的点并不表示做简谐运动的质点在空间的实际位置。三、振动图象与波的图象的比较XtOYXO振动图象波的图象1.两个图象的纵坐标都表示质点偏离平衡位置的位移2.振动图象的横坐标表示时间，O点为质点的平衡位置波的图象的横坐标表示在波的传播方向上各质点的平衡位置3.两种图象的形状都是正弦或余弦曲线确定质点运动方向形象记忆图线变化物理意义y/mλx/mx/mTt/s图线研究内容研究对象波动图象振动图象单一振动质点沿波传播方向的所有质点一质点的位移随时间的变化规律某时刻所有质点的空间分布规律表示各质点在某时刻的位移表示一个质点在各时刻的位移随时间推移图象延伸，但已有的图象形状不变随时间推移图象沿传播方向平移①比喻为一质点的“传记记录卡”②比喻为一个质点的“录象带”①比喻为无数质点某一时刻的“特写镜头”②比喻为无数质点某一时刻拍摄的“照片”根据下一时刻的位移来判断根据“上下坡法”来判断四、波的图象的基本应用主要题型之一：三种主要方法：（1）上下坡法（2）质点带动法（3）三角形法YXO波的传播方向波的传播方向质点的振动方向YXO波的传播方向上坡下坡上坡（1）上下坡法判断方法：上坡上的质点向下振动，下坡上的质点向上振动（2）质点带动法YXO波的传播方向ab判断方法：临近的先振动的质点在该点下方，该质点向下振动；临近的先振动的质点在该点上方，该质点向上振动YXO波的传播方向波的传播方向质点的振动方向质点的振动方向向上或向下三角形顶部表示波峰或波谷（3）三角形法X平衡位置Y位移OBACGDFEIHB´A´C´G´D´F´E´H´vI´1、描点法主要题型之二：求波在任意时刻的波形图例题1：如图所示为一列向右传播的简谐波在某时刻的波形图试求出波形图上A、B、C、D四个质点的振动方向YXO波的传播方向ABCDVVVV如果这列波是向左传播的，则这四个质点的振动方向又如何？返回例题2：如图所示为一列简谐波在某时刻的波形图，已知图形上某点的振动方向如图所示。试求这列波的传播方向YXOV答案：向左传播如果这个质点的振动方向向上，则波的传播方向又如何？返回如果已知这个质点做减速运动，则波的传播方向又如何？例题3：如图所示为一列向右传播的简谐波在某时刻的波形图试画出再经过T/4、3T/4和5T/4时的波形图YXO波的传播方向试画出该时刻前T/4、3T/4和5T/4时刻的波形图返回例题4：如图所示为一列简谐波在某时刻的波形图，已知图形上某点的振动方向如图所示。试画出再经过T/4、3T/4和5T/4时的波形图YXOV如果已知这个质点做减速运动，则波形图又如何？返回OYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4TOYt振动图象的画法------描点法T/4T/23T/4T返回
