简单机械复习课件-(2)VIP免费

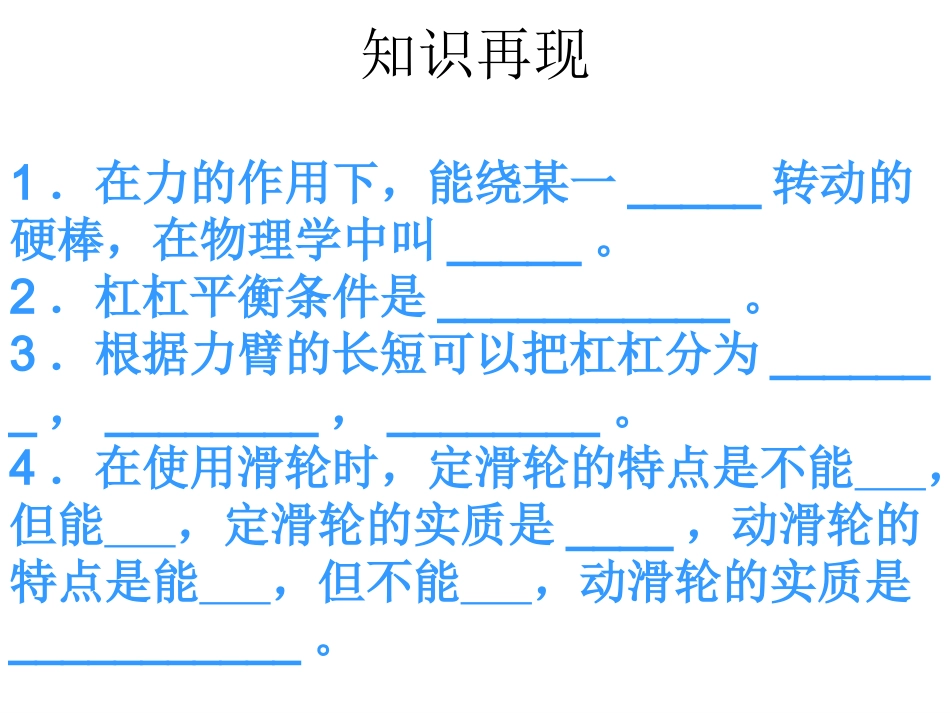

知识再现1．在力的作用下，能绕某一_____转动的硬棒，在物理学中叫_____。2．杠杠平衡条件是___________。3．根据力臂的长短可以把杠杠分为_______，________，________。4．在使用滑轮时，定滑轮的特点是不能，但能，定滑轮的实质是____，动滑轮的特点是能，但不能，动滑轮的实质是___________。知识再现答案：1．固定点。杠杆；2．动力×动力臂=阻力×阻力臂（F1l1=F2l2）;3．省力杠杆；费力杠杆；等臂杠杆；4省力；改变力的方向；等臂杠杆；省力；改变力的方向；动力臂为阻力臂2倍的杠杆。硬棒成为杠杆的条件：①要有力的作用；②能绕某固定点转动。两个条件缺一不可。杠杆的平衡条件及杠杆转动的判断：杠杆的平衡条件：动力×动力臂=阻力×阻力臂。F1L1=F2L2若杠杆的平衡条件被打破，杠杆将会当F1l1＞F2l2时，杠杆沿F1方向转动当F1l1＜F2l2时，杠杆沿F2方向转动当已经平衡的杠杆的力或力臂发生变化时，杠杆的转动方向也使用上述方法判断。因此杠杆是否平衡取决于力和相应力臂的乘积是否相等，与力的大小和力臂的长短无关。典例精析如图所示的杠杆，每个砝码重均为1N，杠杆处于平衡状态，若在杠杆两边各减去一个砝码，则()A．杠杆保持平衡B．杠杆左边向下倾C．杠杆右边向下倾D．无法判断解析：杠杆两边各减去一个砝码后，左端力和力臂的乘积大于右端力和力臂的乘积，所以，杠杆左端下倾。变式练习如图所示，两端分别站着一个大人和一个小孩，杠杆平衡。如果他们同时都以相同的速度向支点缓慢走去，杠杆将（）A．小孩那端下沉B．大人那端下沉C．仍保持平衡D．无法确定解析：由图可知，F1＞F2。相同时间内他们移动的距离相等，左端力和力臂的乘积减少的多，小于右端力和力臂的乘积，所以，杠杆右端下降，左端上升。滑轮定滑轮：特点：不计摩擦时，使用定滑轮不省力也不费力，不省距离也不费距离。优点，能改变用力的方向；实质：等臂杠杆动滑轮：特点：不计摩擦和滑轮重时，能省一半的力，费一倍的距离实质：省力杠杆滑轮组：特点：使用滑轮组匀速提升物体时，如果不计摩擦和动滑轮的重，拉力等于物重的几分之几优点，既能省力又能改变力的方向；缺点，费距离。滑轮组的组装：奇动偶定，例2用图所示的滑轮组成滑轮组提升重物，在图中画出最省力的滑轮组的绕线．变式练习2一辆汽车不小心开进了泥潭中，司机取来一套滑轮，借助位于汽车正前方不远处的大树将将汽车从泥潭中拉出。请在图中画出最省力的绳子绕法，并标出拉力的方向。如图所示，使用中属于费力杠杆的工具是（）例3变式练习3三国的时候，曹操和袁绍大战，有个叫刘晔的建议：“可做发石车来破袁军”。当如图发石车将石头抛射到袁军，袁军大乱，死伤很多，请问：刘晔的发石车是利用原理向外抛出石头，仔细观察抛石车，它的阻力臂动力臂。当堂达标1．如下图所示的用具中，属于费力杠杆的是（）2．如图，图的握法更有利于拧紧或松开螺帽3．如图所示，轻质杠杆OA可绕O点转动，OA=0．3m，OB=0．2m．A点处挂一个质量为2Kg的物体G，B点处加一个竖直向上的力F，杠杆在水平位置平衡，则物体G的重力大小为____N，力F大小为____N．4．在研究杠杆平衡条件的实验中，杠杆的位置如图所示，此时应调节杠杆左端的螺母使其向_____移动，或者调节杠杆右端的螺母使其向______移动，以使杠杆在水平位置平衡当堂达标答案：1．D;2．(b);3．19．6;29．4;4．右；右。•谢谢,再见!
