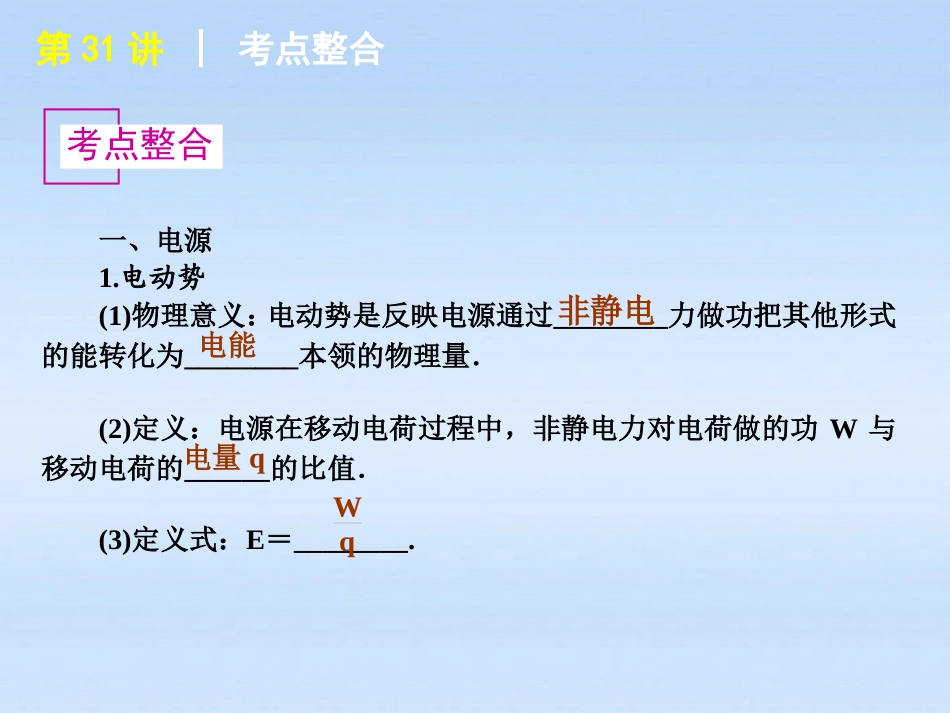

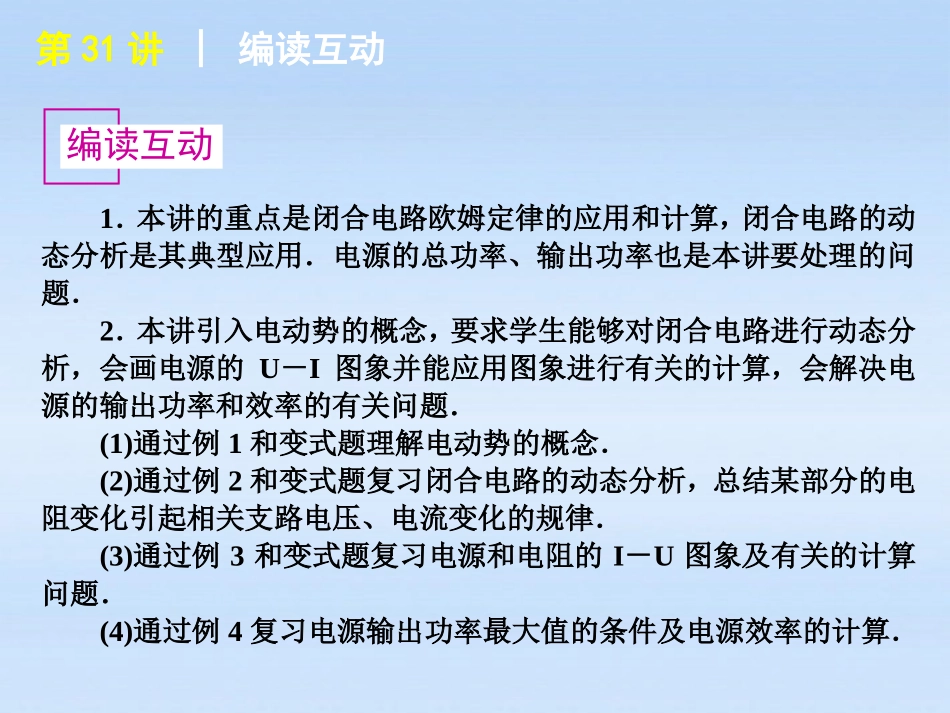

第第3131讲闭合电路的欧姆定讲闭合电路的欧姆定律律编读互动第31讲│编读互动1．本讲的重点是闭合电路欧姆定律的应用和计算，闭合电路的动态分析是其典型应用．电源的总功率、输出功率也是本讲要处理的问题．2．本讲引入电动势的概念，要求学生能够对闭合电路进行动态分析，会画电源的U－I图象并能应用图象进行有关的计算，会解决电源的输出功率和效率的有关问题．(1)通过例1和变式题理解电动势的概念．(2)通过例2和变式题复习闭合电路的动态分析，总结某部分的电阻变化引起相关支路电压、电流变化的规律．(3)通过例3和变式题复习电源和电阻的I－U图象及有关的计算问题．(4)通过例4复习电源输出功率最大值的条件及电源效率的计算．考点整合第31讲│考点整合一、电源1.电动势(1)物理意义：电动势是反映电源通过________力做功把其他形式的能转化为________本领的物理量．(2)定义：电源在移动电荷过程中，非静电力对电荷做的功W与移动电荷的______的比值．(3)定义式：E＝________.非静电电能电量qWq第31讲│考点整合(4)大小：①电动势在数值上等于在电源内部非静电力把______正电荷从负极移送到正极所做的功；②电动势大小等于电路开路时电源两极间的______；③电动势大小等于电源对外供电时内、外电路______之和．2.内电阻：电源内部也是由导体组成的，电源内部的电阻叫电源的______．1C电压电压内电阻第31讲│考点整合二、闭合电路欧姆定律1.内容：闭合电路中的电流跟电源的电动势成________比，跟内、外电路中的电阻之和成______比．2.表达式：I＝______，只适用于纯电阻电路．3.其他表达形式(1)电势降落表达式：E＝_________或E＝U外＋Ir；(2)能量表达式：EI＝______＋I2r.4.路端电压、电路中的电流与负载的关系对于外电阻是纯电阻的情况，外电阻增大，路端电压______，电路中的总电流______．正反ER＋rU外＋U内UI增大减小第31讲│考点整合三、电源的功率1.电源的总功率：P总＝____.2.电源的输出功率：P出＝____，式中U为路端电压．3.电源内阻r上的发热功率(内电路消耗的电功率)：P内＝______.它们之间的关系：P总＝P出＋P内．4.电源的效率：η＝P出P总×100%＝UE×100%.当负载是纯电阻R时，电源的效率η＝RR＋r，即电源的效率随外电阻R的增大而增大．EIUII2r要点探究►探究点一对电动势概念的理解第31讲│要点探究电动势与电势差的比较物理量电势差U电动势E物理意义描述静电力做功把电能转化为其他形式能本领大小的物理量描述非静电力做功把其他形式的能转化为电能本领大小的物理量定义式U＝Wq，W为静电力做的功E＝Wq，W为非静电力做的功单位伏特(V)伏特(V)联系电动势等于电源未接入电路时两极间的电势差第31讲│要点探究例1下列关于电源电动势的说法，不正确的是()A.电源的电动势等于内、外电路电势降落之和B.电源的电动势等于外电路断开时的路端电压C.在电源内，非静电力做功越多，电源把其他形式的能转化为电能也越多，电动势也越大D.电源的电动势表征电源把其他形式的能转化为电能的本领第31讲│要点探究例1C[解析]根据闭合电路的欧姆定律可知，选项A、B正确；电源的电动势是固定的，是表征电源把其他形式的能转化为电能本领的物理量，与非静电力做功无关，选项C错误，选项D正确．第31讲│要点探究[点评]电源的电动势描述电源转化能量的本领，数值上等于电源内部非静电力移动单位电荷所做的功．第31讲│要点探究下列关于电源电动势的说法中正确的是()A.电源是通过静电力把其他形式的能转化为电能的装置B.在电源内部，正电荷从高电势处向低电势处移动C.电源电动势反映了电源内部非静电力做功的本领D.把同一电源接在不同的电路中，电源的电动势也将变化第31讲│要点探究变式题C[解析]在电源内部存在由正极指向负极的电场，正电荷受静电力的阻碍不能向正极移动，正是电源内部的化学作用或电磁作用提供非静电力才使正电荷从低电势的负极向高电势的正极移动，通过非静电力做功，实现了其他形式的能向电能的转化．这种把其他形式的能转化为电能的本领的大小，用电动势描述，电动势是由电源内的非静电力决定，与外电路无关，选项A、B、D错误，选项C正确．►探究点二闭合电路的动态...
