JIS-Z-3021-2000-焊接符号及标注说明VIP免费

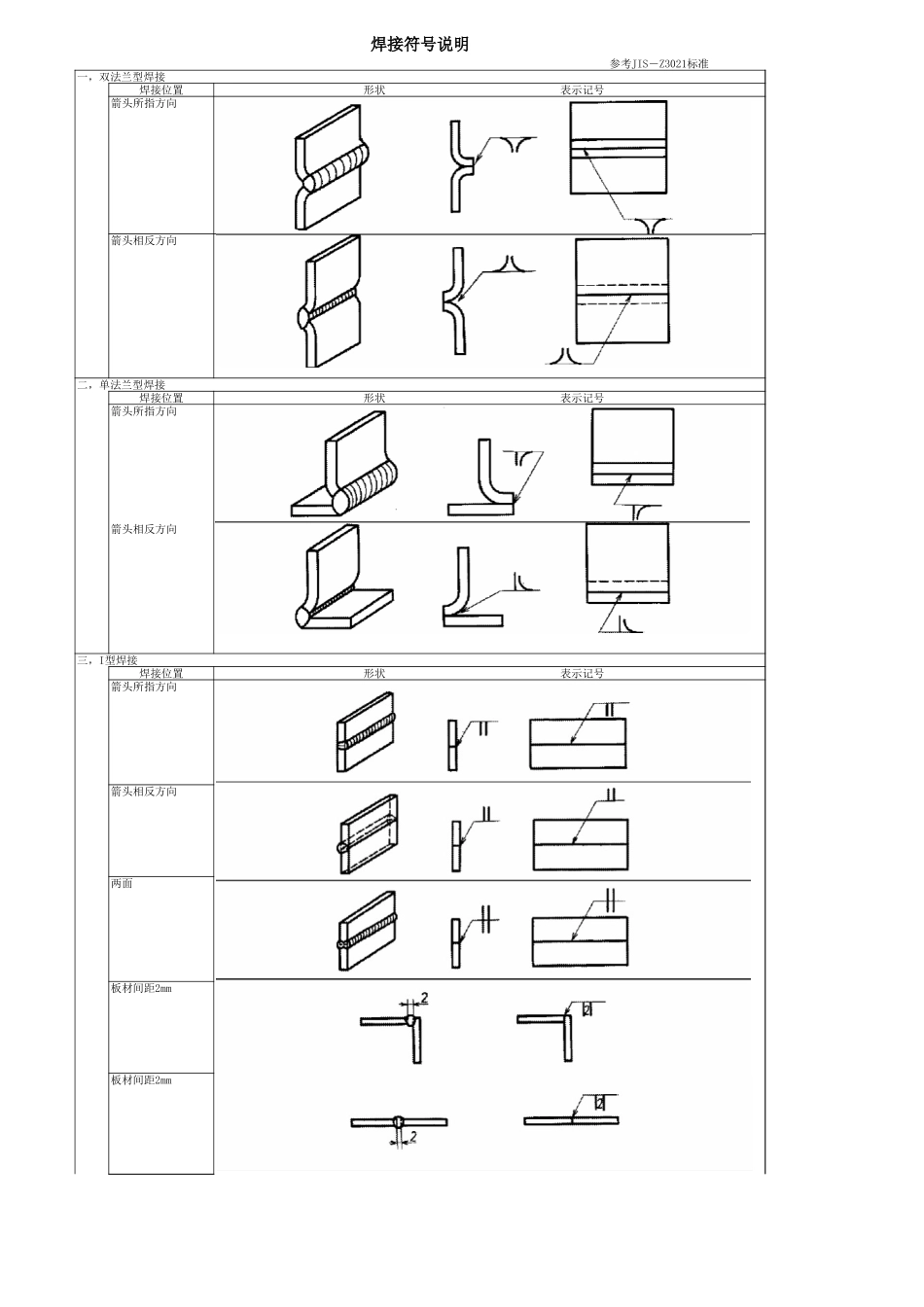

JIS-Z-3021-2000-焊接符号及标注说明_第1页
1/13

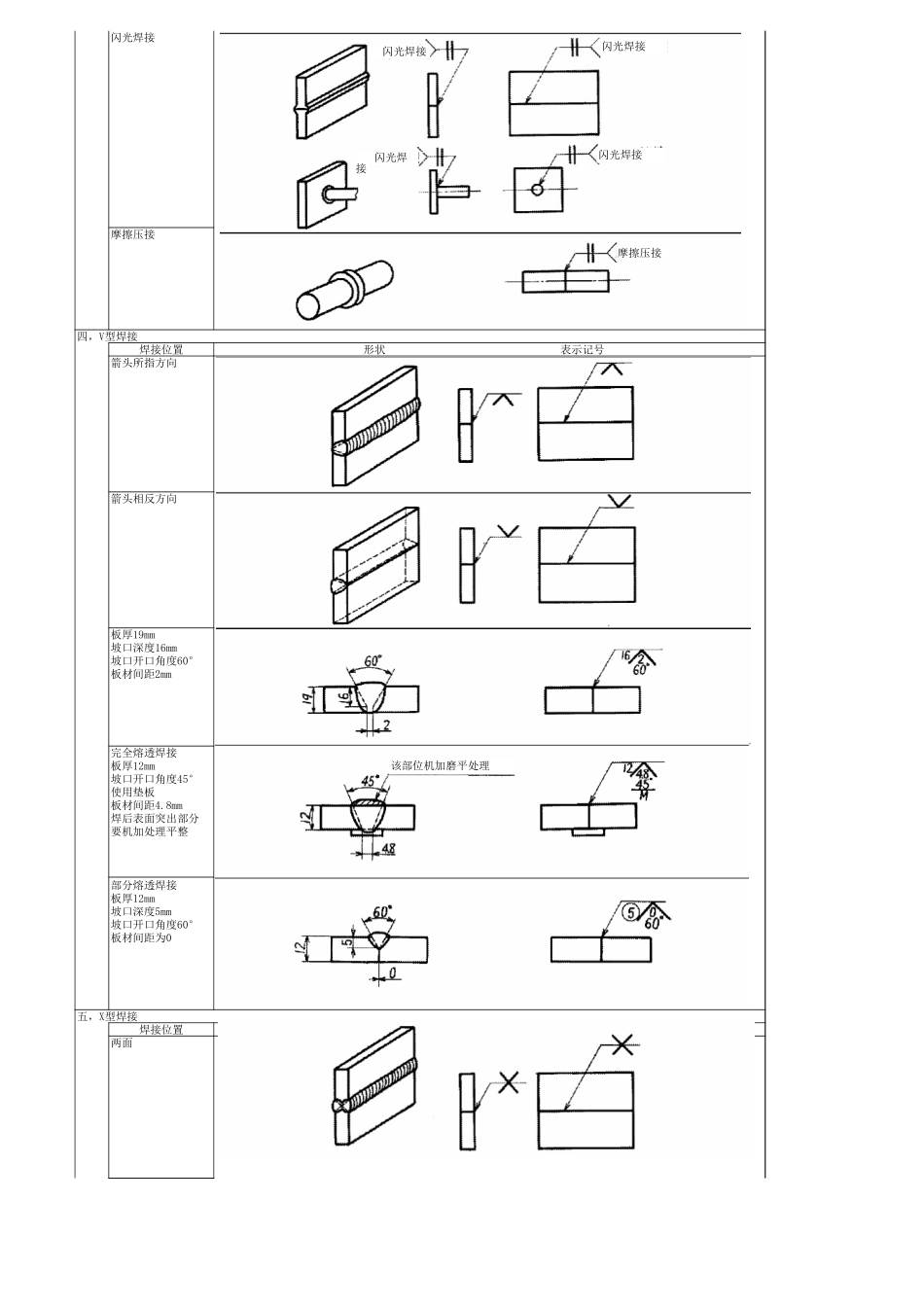

JIS-Z-3021-2000-焊接符号及标注说明_第2页
2/13

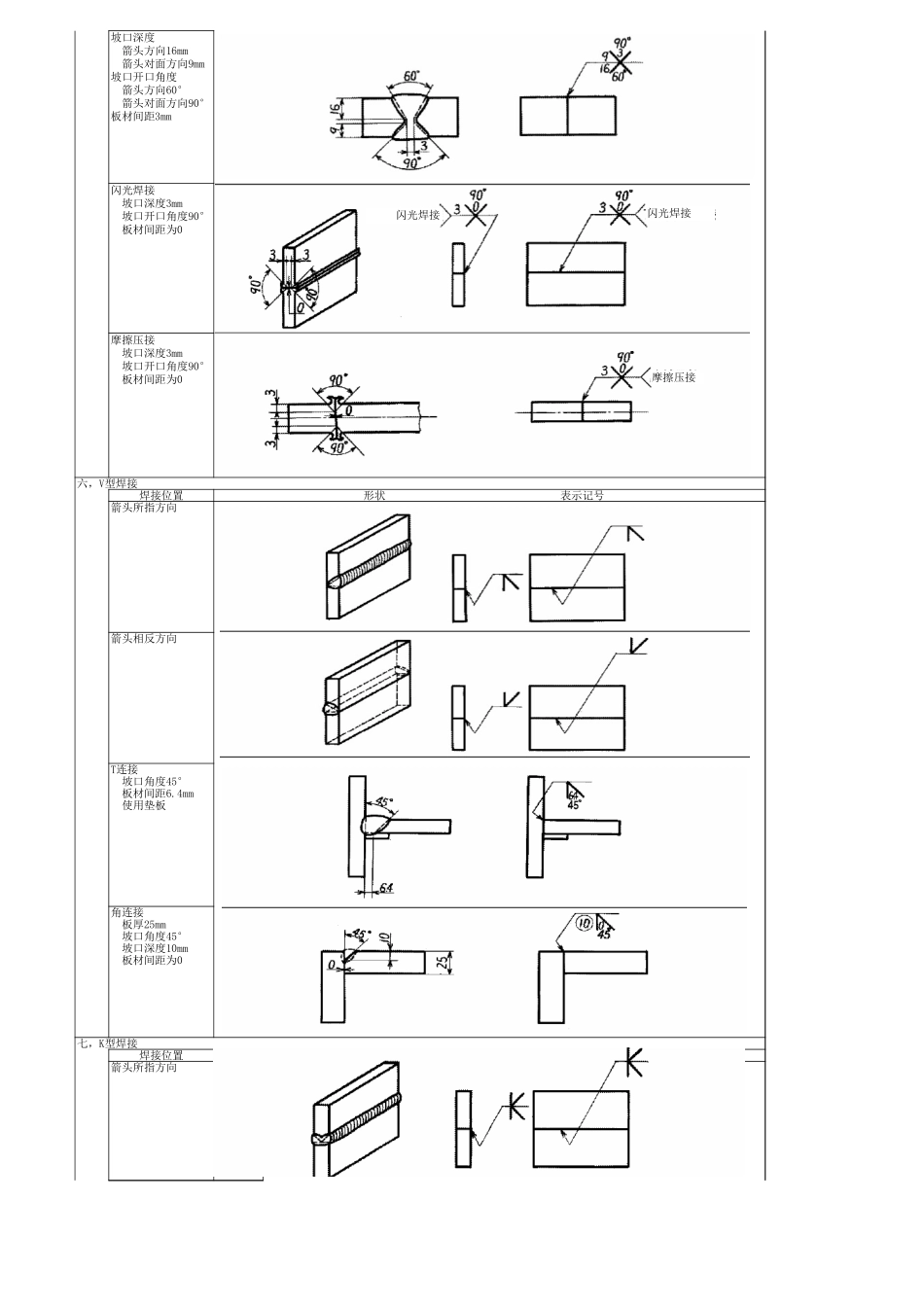

JIS-Z-3021-2000-焊接符号及标注说明_第3页
3/13
焊接符号说明一,双法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向二,单法兰型焊接焊接位置形状表示记号箭头所指方向箭头相反方向焊接位置形状表示记号箭头所指方向箭头相反方向两面参考JIS-Z3021标准三,I型焊接板材间距2mm板材间距2mm闪光焊接摩擦压接焊接位置形状表示记号箭头所指方向箭头相反方向完全熔透焊接使用垫板焊后表面突出部分要机加处理平整部分熔透焊接焊接位置形状表示记号两面四,V型焊接板厚19mm坡口深度16mm坡口开口角度60°板材间距2mm板厚12mm坡口开口角度45°板材间距4.8mm板厚12mm坡口深度5mm坡口开口角度60°板材间距为0五,X型焊接该部位机加磨平处理闪光焊接闪光焊接闪光焊接闪光焊接摩擦压接坡口深度坡口开口角度闪光焊接摩擦压接焊接位置形状表示记号箭头所指方向箭头相反方向使用垫板角连接焊接位置形状表示记号箭头所指方向箭头方向16mm箭头对面方向9mm箭头方向60°箭头对面方向90°板材间距3mm坡口深度3mm坡口开口角度90°板材间距为0坡口深度3mm坡口开口角度90°板材间距为0六,V型焊接T连接坡口角度45°板材间距6.4mm板厚25mm坡口角度45°坡口深度10mm板材间距为0七,K型焊接闪光焊接闪光焊接摩擦压接箭头方向箭头相反方向角连接闪光焊接摩擦压接焊接位置形状表示记号箭头所指方向箭头相反方向坡口深度16mm坡口开口角度45°坡口深度9mm坡口开口角度45°板材间距2mmT连接坡口深度7mm坡口角度45°板材间距为0坡口深度7mm坡口角度45°板材间距为0坡口深度3mm坡口角度45°T连接坡口深度7mm坡口角度45°八,J型焊接坡口深度28mm坡口角度35°板材根部半径12mm板材间距2mm摩擦压接闪光焊接闪光焊接焊接位置形状表示记号箭头所指方向箭头相反方向焊接位置形状表示记号箭头所指方向箭头相反方向部分熔透焊接完全熔透焊接焊接位置形状表示记号两面九,双J型焊接坡口深度24mm坡口角度35°板材根部半径12mm板材间距3mm十,U型焊接坡口深度27mm坡口角度25°板材根部半径6mm板材间距为0十一,H型焊接部分熔透焊接焊接位置形状表示记号箭头所指方向箭头相反方向两侧焊接位置形状表示记号箭头所指方向箭头相反方向两面坡口深度25mm坡口角度25°板材根部半径6mm板材间距为0十二,喇叭V型,喇叭X型焊接十三,喇叭型,喇叭K型焊接十四,角焊接焊接位置形状表示记号箭头所指方向箭头相反方向两面焊缝高度不同时先标注小的尺寸,再标准大的尺寸用()括起表示另外这种焊高不同的场合,要表示清楚方向十五,角焊接(双面)焊接位置形状表示记号焊缝两侧高度不同时一边连续焊接一边是段焊段焊焊缝高度6mm焊缝长度为500mm两面焊缝高度为6mm两边焊缝高度为6mm焊接长度为50mm焊接3处段焊间距为250mm侧面图上没有记号表示十六,角焊接(间断)焊接位置形状表示记号箭头所指方向箭头相反方向两面并列焊接锯齿型焊接锯齿型焊接焊缝数量十七,塞型,槽型焊接焊接位置形状表示记号箭头所指方向箭头相反方向焊缝长度50mm焊接3处焊缝间距150mm正面焊接高度6mm对面焊接高度9mm焊缝长度50mm焊缝数量正反各2处焊缝间距300mm两面焊缝高度6mm焊缝长度为50mm箭头侧3处箭头对面2处焊缝间距300mm箭头所指方向箭头相反方向十八,拍子型焊接焊接位置形状表示记号箭头所指方向箭头相反方向十九,堆焊焊接位置形状表示记号孔直径22mm焊接4处焊缝间距100mm坡口角度60°焊接深度6mm宽度22mm长度50mm焊接4处焊缝间距150mm坡口角度0°焊接深度6mm板材间距为0堆焊厚度为6mm宽度为50mm长度100mm二十,点焊,发散型焊接焊接位置形状表示记号箭头所指方向平面必须平坦,并使用电极焊接箭头相反方向平面必须平坦,并使用电极焊接箭头所指方向平面箭头相反方向二十一,填充焊接焊接位置形状表示记号二十二,焊接部位表面形状焊接位置形状表示记号对接焊,角焊表面平坦对接焊,角焊表面凸起点焊焊缝间距75mm点焊2处焊缝间距25mm点焊5处发散型焊接发散熔接发散熔接发散熔接发散熔接角焊表面凹型二十三,焊接部位处理方法焊接位置形状表示记号对接焊接突出部位进行削平处理不等高的角焊部位园管对接突出焊接部位进行机加磨平全周焊接的辅助记号省略场合二十四,现场焊接,全周焊接,全周现场焊接...
