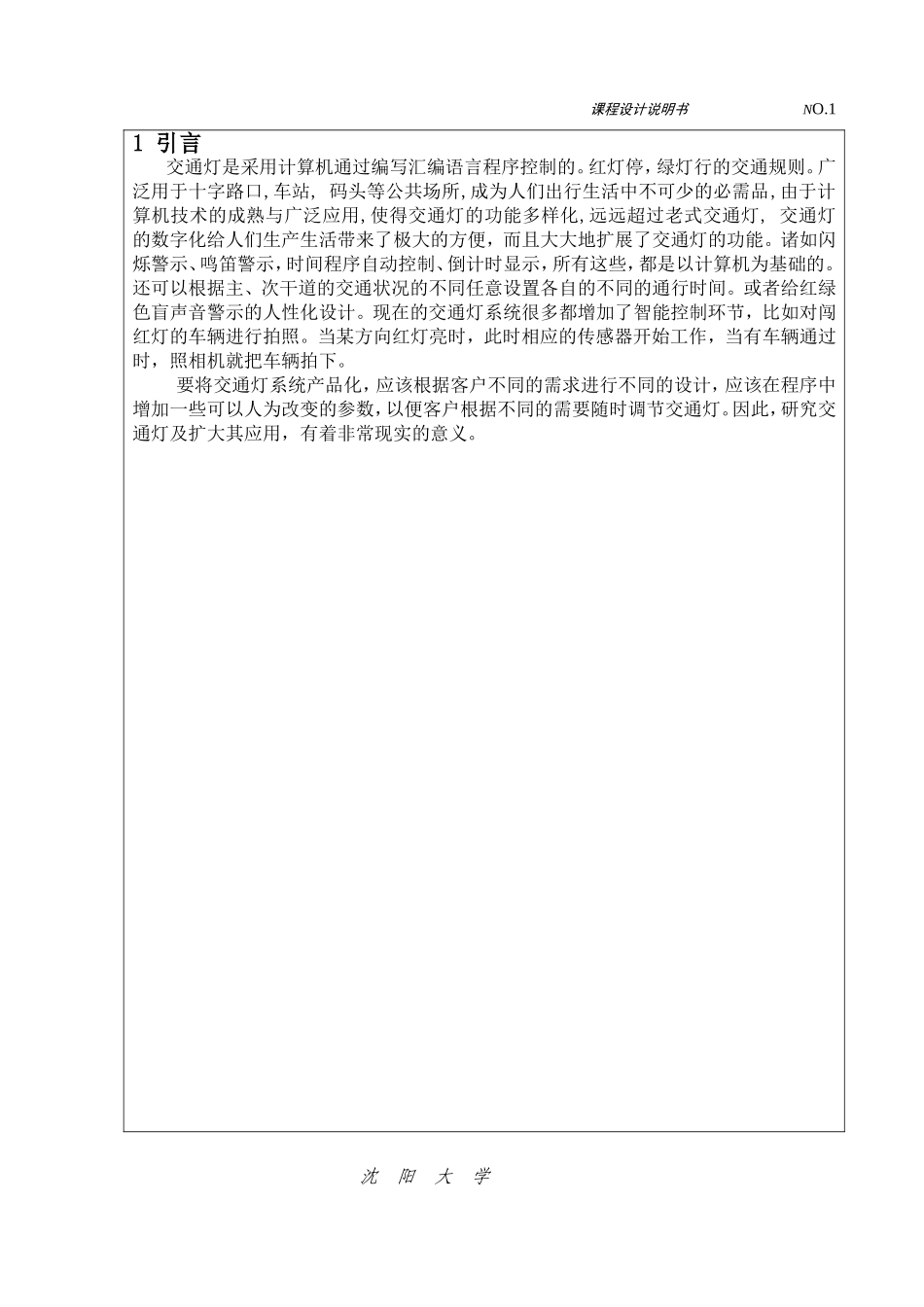

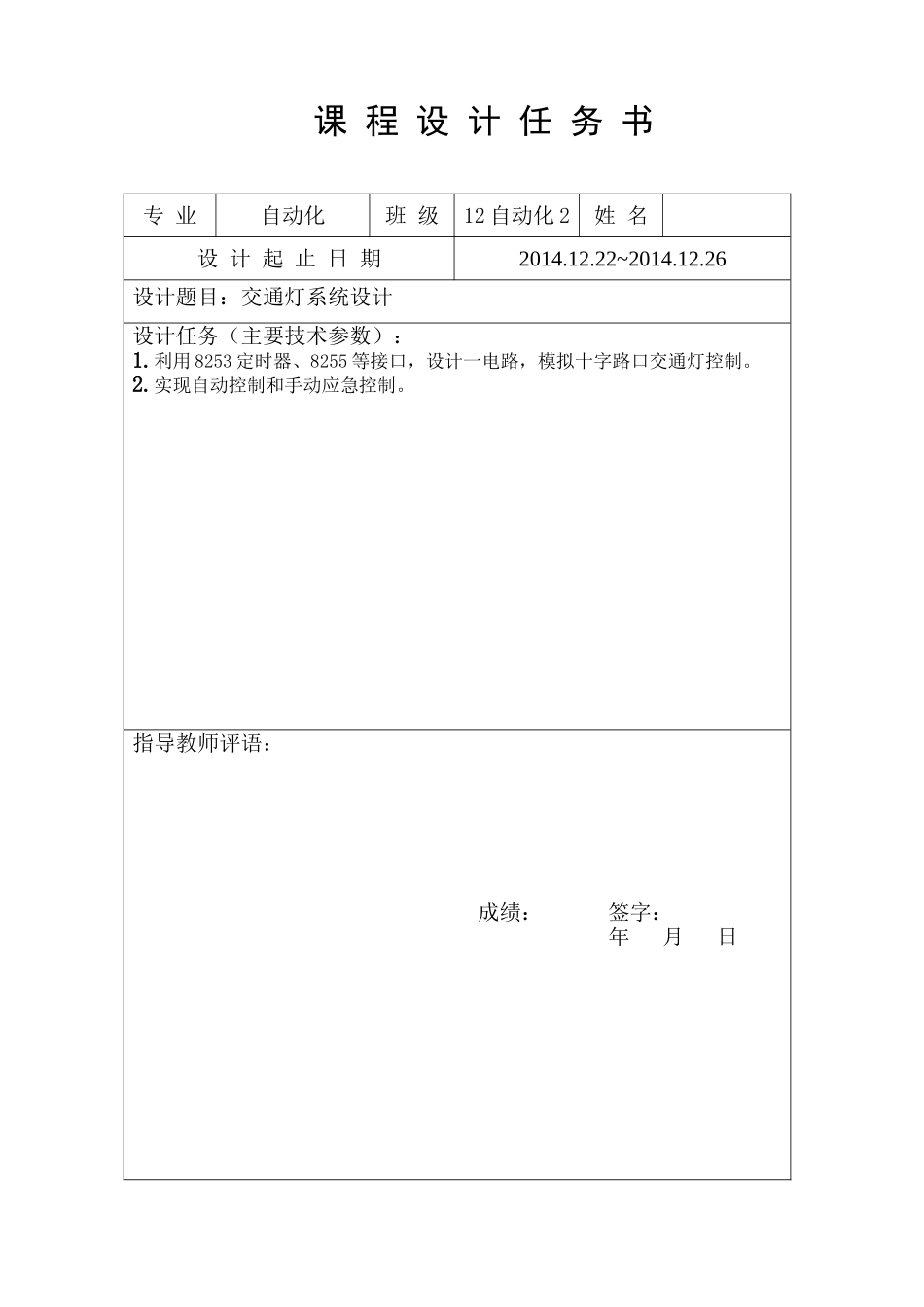

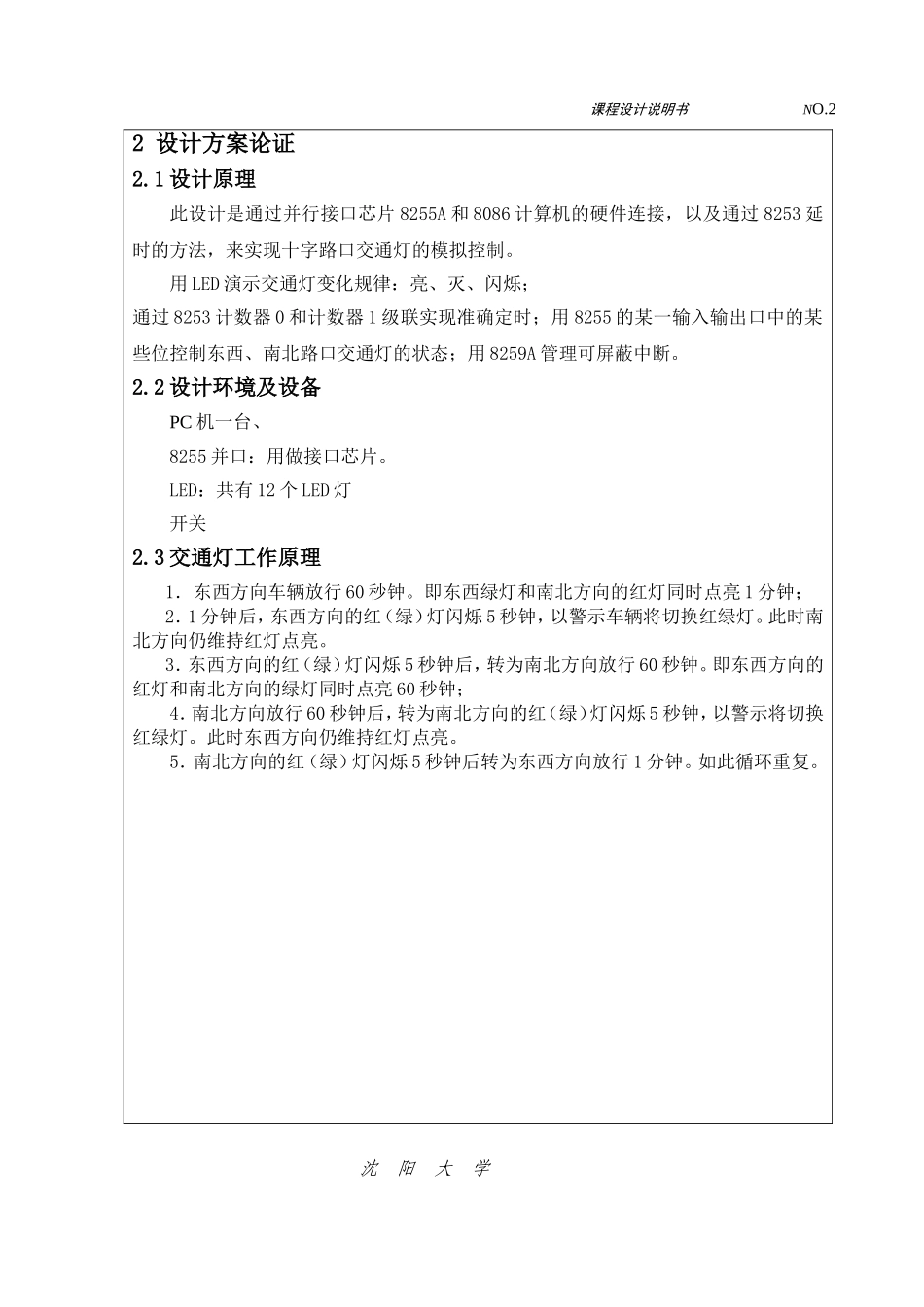

课程设计任务书专业自动化班级12自动化2姓名设计起止日期2014.12.22~2014.12.26设计题目：交通灯系统设计设计任务（主要技术参数）：1.利用8253定时器、8255等接口，设计一电路，模拟十字路口交通灯控制。2.实现自动控制和手动应急控制。指导教师评语：成绩：签字：年月日课程设计说明书NO.11引言交通灯是采用计算机通过编写汇编语言程序控制的。红灯停，绿灯行的交通规则。广泛用于十字路口,车站,码头等公共场所,成为人们出行生活中不可少的必需品,由于计算机技术的成熟与广泛应用,使得交通灯的功能多样化,远远超过老式交通灯,交通灯的数字化给人们生产生活带来了极大的方便，而且大大地扩展了交通灯的功能。诸如闪烁警示、鸣笛警示，时间程序自动控制、倒计时显示，所有这些，都是以计算机为基础的。还可以根据主、次干道的交通状况的不同任意设置各自的不同的通行时间。或者给红绿色盲声音警示的人性化设计。现在的交通灯系统很多都增加了智能控制环节，比如对闯红灯的车辆进行拍照。当某方向红灯亮时，此时相应的传感器开始工作，当有车辆通过时，照相机就把车辆拍下。要将交通灯系统产品化，应该根据客户不同的需求进行不同的设计，应该在程序中增加一些可以人为改变的参数，以便客户根据不同的需要随时调节交通灯。因此，研究交通灯及扩大其应用，有着非常现实的意义。沈阳大学课程设计说明书NO.22设计方案论证2.1设计原理此设计是通过并行接口芯片8255A和8086计算机的硬件连接，以及通过8253延时的方法，来实现十字路口交通灯的模拟控制。用LED演示交通灯变化规律：亮、灭、闪烁；通过8253计数器0和计数器1级联实现准确定时；用8255的某一输入输出口中的某些位控制东西、南北路口交通灯的状态；用8259A管理可屏蔽中断。2.2设计环境及设备PC机一台、8255并口：用做接口芯片。LED：共有12个LED灯开关2.3交通灯工作原理1．东西方向车辆放行60秒钟。即东西绿灯和南北方向的红灯同时点亮1分钟；2．1分钟后，东西方向的红（绿）灯闪烁5秒钟，以警示车辆将切换红绿灯。此时南北方向仍维持红灯点亮。3．东西方向的红（绿）灯闪烁5秒钟后，转为南北方向放行60秒钟。即东西方向的红灯和南北方向的绿灯同时点亮60秒钟；4．南北方向放行60秒钟后，转为南北方向的红（绿）灯闪烁5秒钟，以警示将切换红绿灯。此时东西方向仍维持红灯点亮。5．南北方向的红（绿）灯闪烁5秒钟后转为东西方向放行1分钟。如此循环重复。沈阳大学课程设计说明书NO.33系统硬件设计3.18086简介Intel8086是16位的微处理器（其内部总线为16位，外部总线为8位，故称为准16位微处理器），它采用HMOS工艺40条引脚封装。8086工作时使用5V电源，时钟频率5MHz（8086-1为10MHz，8086-2为8MHz）它有20根地址线，故可寻址的内存空间为1MB【2】。(1)8086的主要特性Intel8086/8088CPU是Intel公司推出的高性能的微处理器，具体如下主要特性：(a)8086CPU数据总线为16位，8088CUP数据总线为8位。(b)地址总线都是20位，低16位用于数据总线复用，可直接寻址为1MB的存储空间。(c)有16位的端口地址，可以寻址64KB的I/O端口。(d)有99条基本指令，指令功能强大。(e)有9种基本寻址方式。(f)可以处理内部和外部中断，外部中断源多达256个。(g)兼容性好，8086、8085在源程序一级兼容。(h)8086/8088标准主频为5MHz，8086/8088-2主频为8MH【3】。(i)支持单处理器或多处理器系统工作。(2)8086CPU寄存器结构8086CPU中有14个16位的寄存器,其中有4个16位的通用寄存器,2个16位指针寄存器,2个16位变址寄存器,1个16位指令指针及1个16位标志寄存器【8】。通用寄存器包括累加器AX，基址寄存器BX，计数寄存器CX，数据寄存器DX四个寄存器，位于CPU的EU中，每个数据寄存器可存放16位操作数，也可拆成两个8位寄存器，用来存放8位操作数。沈阳大学课程设计说明书NO.4指针和变址寄存器包括：堆栈指针SP、基址指针BP、源变址寄存器SI、和目的变址寄存器DI四个16位寄存器，可以来存放数据和地址。段寄存器包括：代码段寄存器CS，数据段寄存器DS，附加段寄存器ES，堆栈段寄存器SS【4】。图18086CPU的内部功能结构图3.28255简介8255可编程外围接口芯片是Intel公司...
