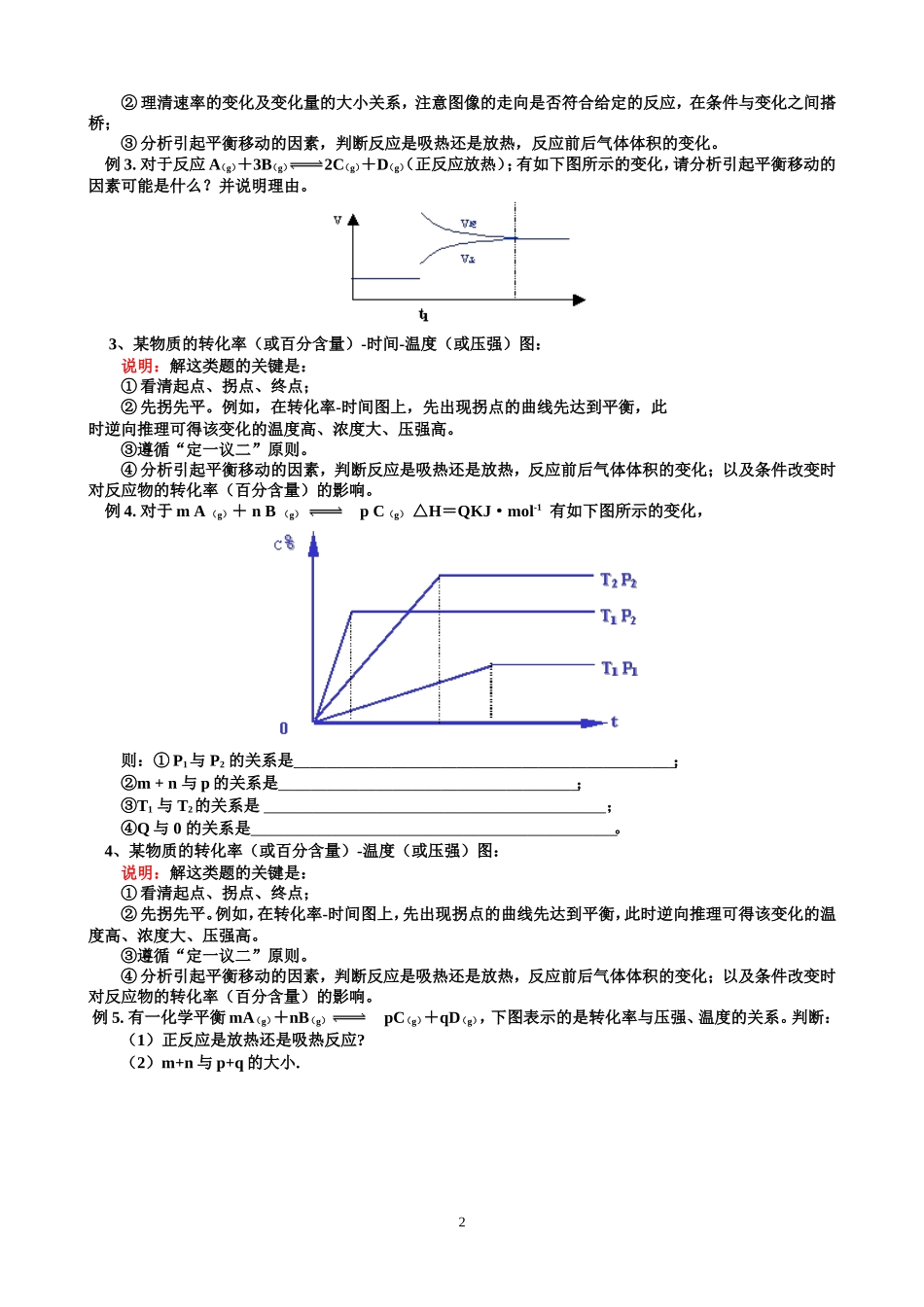

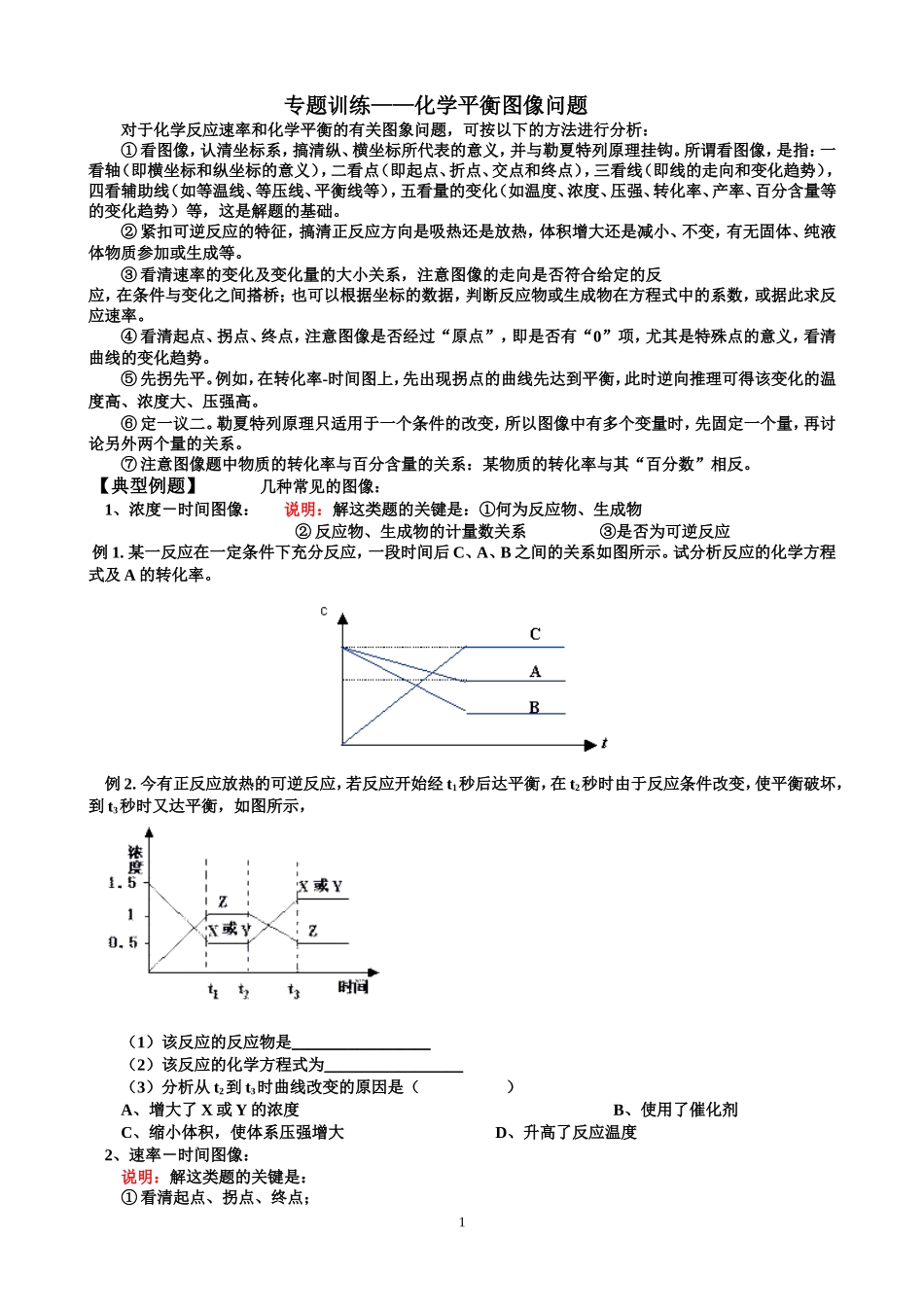

专题训练——化学平衡图像问题对于化学反应速率和化学平衡的有关图象问题，可按以下的方法进行分析：①看图像，认清坐标系，搞清纵、横坐标所代表的意义，并与勒夏特列原理挂钩。所谓看图像，是指：一看轴（即横坐标和纵坐标的意义），二看点（即起点、折点、交点和终点），三看线（即线的走向和变化趋势），四看辅助线（如等温线、等压线、平衡线等），五看量的变化（如温度、浓度、压强、转化率、产率、百分含量等的变化趋势）等，这是解题的基础。②紧扣可逆反应的特征，搞清正反应方向是吸热还是放热，体积增大还是减小、不变，有无固体、纯液体物质参加或生成等。③看清速率的变化及变化量的大小关系，注意图像的走向是否符合给定的反应，在条件与变化之间搭桥；也可以根据坐标的数据，判断反应物或生成物在方程式中的系数，或据此求反应速率。④看清起点、拐点、终点，注意图像是否经过“原点”，即是否有“0”项，尤其是特殊点的意义，看清曲线的变化趋势。⑤先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。⑥定一议二。勒夏特列原理只适用于一个条件的改变，所以图像中有多个变量时，先固定一个量，再讨论另外两个量的关系。⑦注意图像题中物质的转化率与百分含量的关系：某物质的转化率与其“百分数”相反。【典型例题】几种常见的图像：1、浓度－时间图像：说明：解这类题的关键是：①何为反应物、生成物②反应物、生成物的计量数关系③是否为可逆反应例1.某一反应在一定条件下充分反应，一段时间后C、A、B之间的关系如图所示。试分析反应的化学方程式及A的转化率。例2.今有正反应放热的可逆反应，若反应开始经t1秒后达平衡，在t2秒时由于反应条件改变，使平衡破坏，到t3秒时又达平衡，如图所示，（1）该反应的反应物是_________________（2）该反应的化学方程式为_________________（3）分析从t2到t3时曲线改变的原因是（）A、增大了X或Y的浓度B、使用了催化剂C、缩小体积，使体系压强增大D、升高了反应温度2、速率－时间图像：说明：解这类题的关键是：①看清起点、拐点、终点；1②理清速率的变化及变化量的大小关系，注意图像的走向是否符合给定的反应，在条件与变化之间搭桥；③分析引起平衡移动的因素，判断反应是吸热还是放热，反应前后气体体积的变化。例3.对于反应A（g）＋3B（g）2C（g）＋D（g）（正反应放热）；有如下图所示的变化，请分析引起平衡移动的因素可能是什么？并说明理由。3、某物质的转化率（或百分含量）-时间-温度（或压强）图：说明：解这类题的关键是：①看清起点、拐点、终点；②先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。③遵循“定一议二”原则。④分析引起平衡移动的因素，判断反应是吸热还是放热，反应前后气体体积的变化；以及条件改变时对反应物的转化率（百分含量）的影响。例4.对于mA（g）＋nB（g）pC（g）△H＝QKJ·mol-1有如下图所示的变化，则：①P1与P2的关系是；②m+n与p的关系是；③T1与T2的关系是；④Q与0的关系是。4、某物质的转化率（或百分含量）-温度（或压强）图：说明：解这类题的关键是：①看清起点、拐点、终点；②先拐先平。例如，在转化率-时间图上，先出现拐点的曲线先达到平衡，此时逆向推理可得该变化的温度高、浓度大、压强高。③遵循“定一议二”原则。④分析引起平衡移动的因素，判断反应是吸热还是放热，反应前后气体体积的变化；以及条件改变时对反应物的转化率（百分含量）的影响。例5.有一化学平衡mA（g）＋nB（g）pC（g）＋qD（g），下图表示的是转化率与压强、温度的关系。判断：（1）正反应是放热还是吸热反应?（2）m+n与p+q的大小.2练习题1在容积固定为2L的密闭容器中，充入X、Y气体各2mol，发生可逆反应：X(g)+2Y(g)2Z(g)，并达平衡，以Y的浓度改变表示的反应速度与时间t的关系如图所示，则Y的平衡浓度表达式正确的是（式中S是对应区域的面积）（）2、mA（s）+nB（g）pC（g）；△H>0的可逆反应中，在恒温条件下，B的体积分数B％与压强（p）关系如图所...
