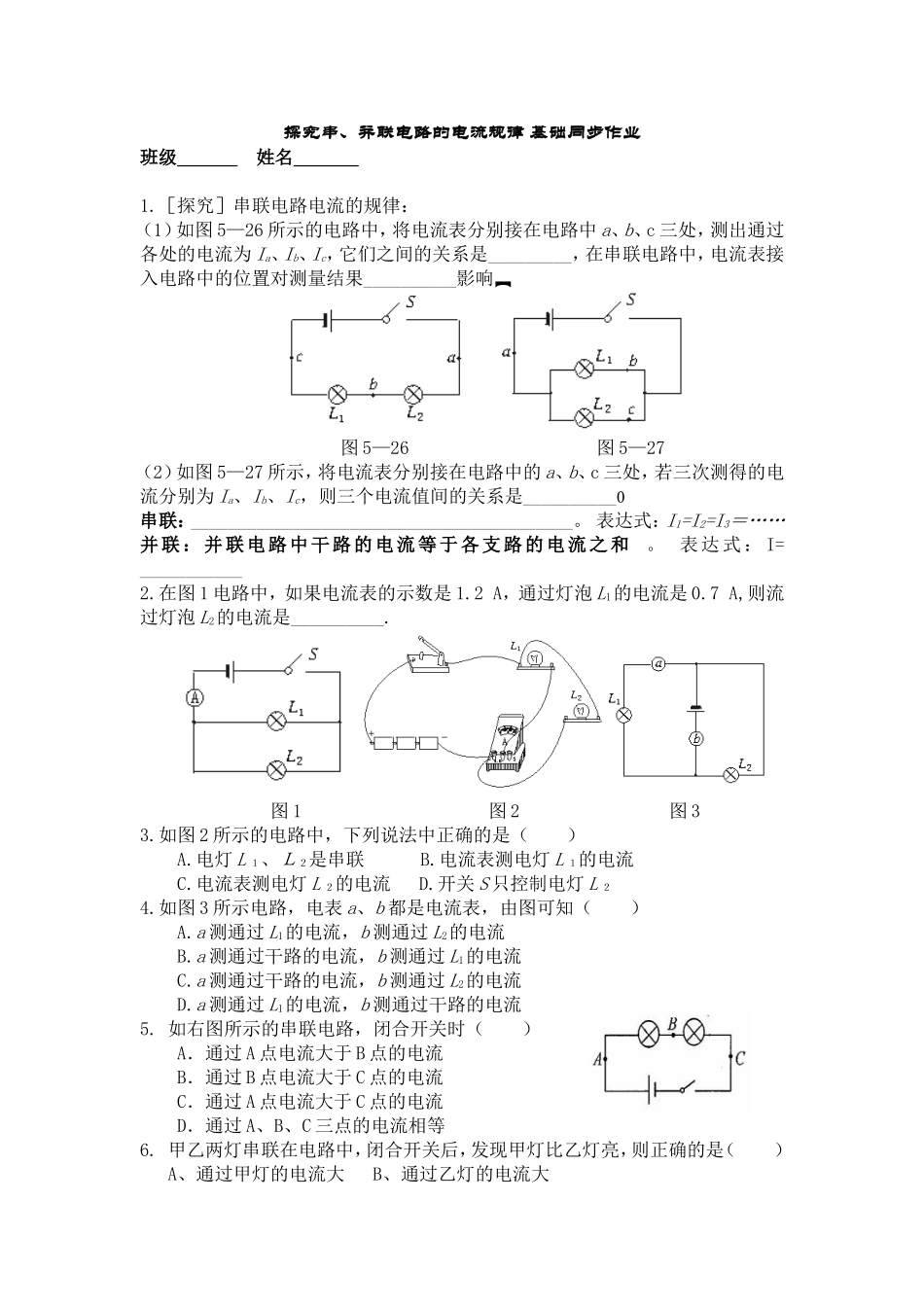

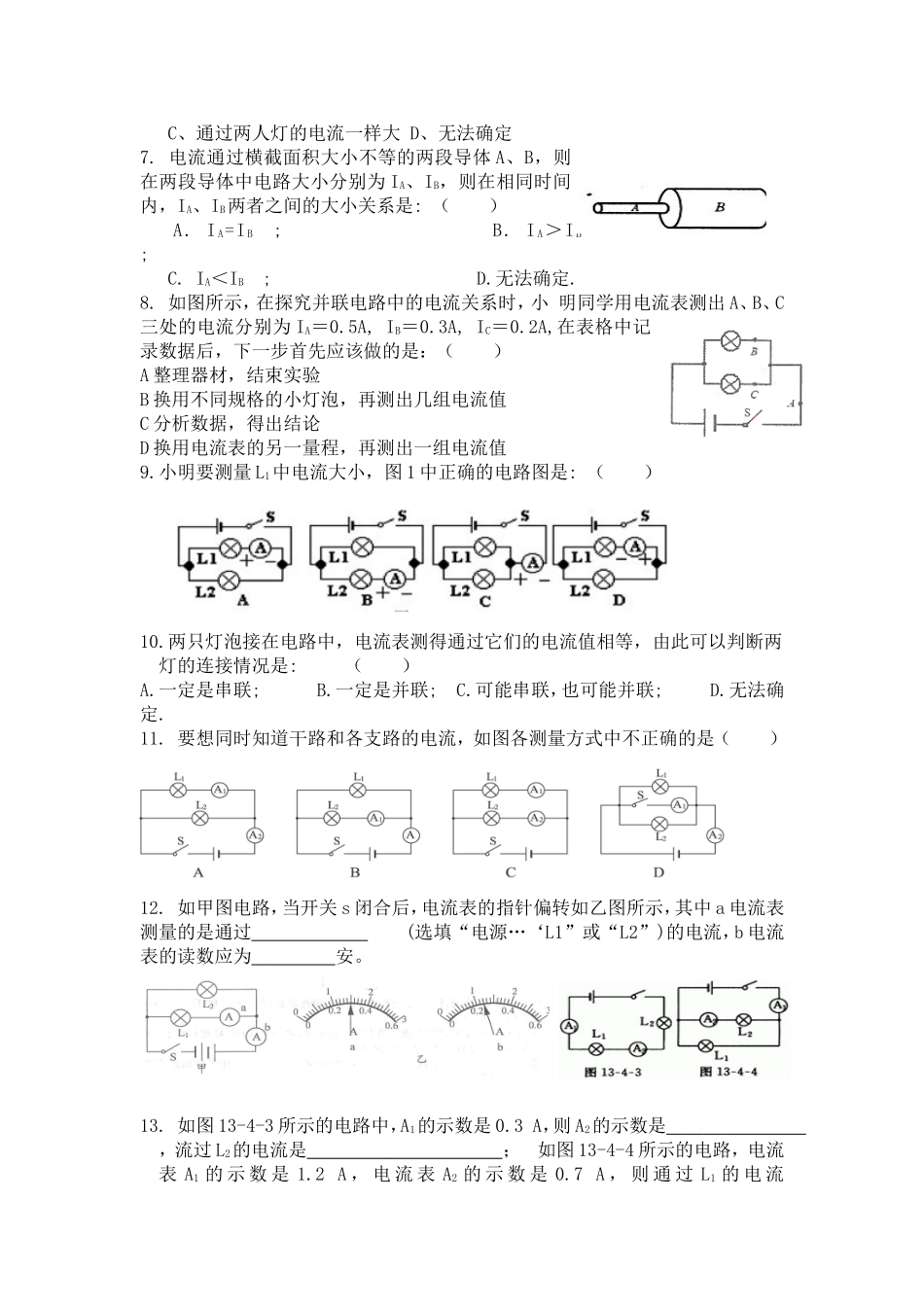

探究串、并联电路的电流规律基础同步作业班级姓名1.［探究］串联电路电流的规律：（1）如图5—26所示的电路中，将电流表分别接在电路中a、b、c三处，测出通过各处的电流为Ia、Ib、Ic，它们之间的关系是_________，在串联电路中，电流表接入电路中的位置对测量结果__________影响图5—26图5—27（2）如图5—27所示，将电流表分别接在电路中的a、b、c三处，若三次测得的电流分别为Ia、Ib、Ic，则三个电流值间的关系是__________串联：_________________________________________。表达式：I1=I2=I3＝……并联：并联电路中干路的电流等于各支路的电流之和。表达式：I=___________2.在图1电路中，如果电流表的示数是1.2A，通过灯泡L1的电流是0.7A,则流过灯泡L2的电流是__________.图1图2图33.如图2所示的电路中，下列说法中正确的是（）A.电灯L１、Ｌ２是串联B.电流表测电灯L１的电流C.电流表测电灯L２的电流D.开关S只控制电灯L２4.如图3所示电路，电表a、b都是电流表，由图可知（）A.a测通过L1的电流，b测通过L2的电流B.a测通过干路的电流，b测通过L1的电流C.a测通过干路的电流，b测通过L2的电流D.a测通过L1的电流，b测通过干路的电流5.如右图所示的串联电路，闭合开关时（）A．通过A点电流大于B点的电流B．通过B点电流大于C点的电流C．通过A点电流大于C点的电流D．通过A、B、C三点的电流相等6.甲乙两灯串联在电路中，闭合开关后，发现甲灯比乙灯亮，则正确的是（）A、通过甲灯的电流大B、通过乙灯的电流大C、通过两人灯的电流一样大D、无法确定7.电流通过横截面积大小不等的两段导体A、B，则在两段导体中电路大小分别为IA、IB，则在相同时间内，IA、IB两者之间的大小关系是:（）A.IA=IB;B.IA＞IB;C.IA＜IB;D.无法确定.8.如图所示，在探究并联电路中的电流关系时，小明同学用电流表测出A、B、C三处的电流分别为IA＝0.5A,IB＝0.3A,IC＝0.2A,在表格中记录数据后，下一步首先应该做的是：（）A整理器材，结束实验B换用不同规格的小灯泡，再测出几组电流值C分析数据，得出结论D换用电流表的另一量程，再测出一组电流值9.小明要测量L1中电流大小，图1中正确的电路图是:（）10.两只灯泡接在电路中，电流表测得通过它们的电流值相等，由此可以判断两灯的连接情况是:（）A.一定是串联;B.一定是并联;C.可能串联，也可能并联;D.无法确定.11.要想同时知道干路和各支路的电流，如图各测量方式中不正确的是（）12.如甲图电路，当开关s闭合后，电流表的指针偏转如乙图所示，其中a电流表测量的是通过(选填“电源…‘L1”或“L2”)的电流，b电流表的读数应为安。13.如图13-4-3所示的电路中，A1的示数是0.3A，则A2的示数是，流过L2的电流是；如图13-4-4所示的电路，电流表A1的示数是1.2A，电流表A2的示数是0.7A，则通过L1的电流是，通过L2的电流是。
