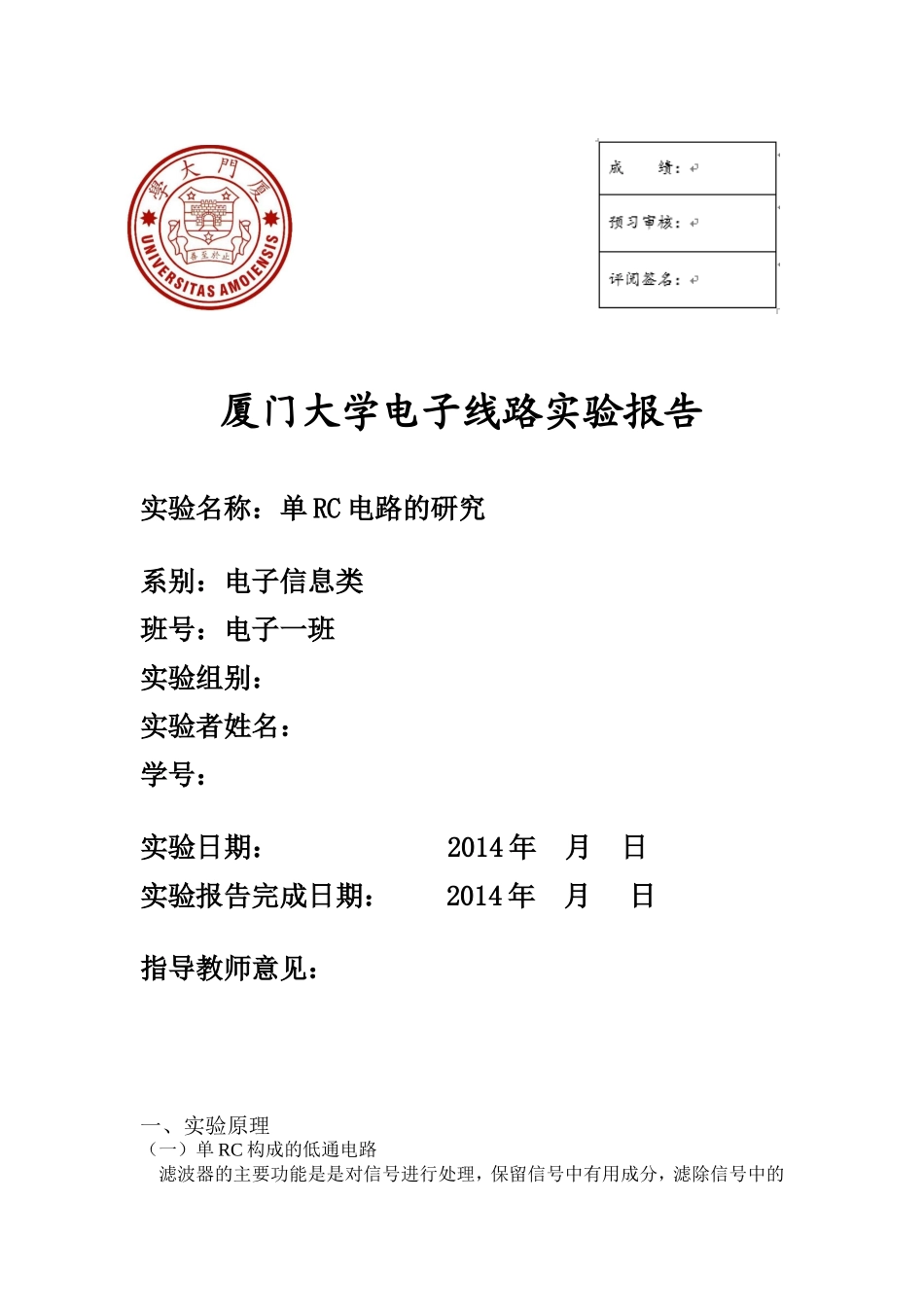

厦门大学电子线路实验报告实验名称：单RC电路的研究系别：电子信息类班号：电子一班实验组别：实验者姓名：学号：实验日期：2014年月日实验报告完成日期：2014年月日指导教师意见：一、实验原理（一）单RC构成的低通电路滤波器的主要功能是是对信号进行处理，保留信号中有用成分，滤除信号中的无用成分·低通滤波器是容许低于截止频率的信号通过，但高于截止频率的信号不能通过的电子滤波装置。电压传输函数，其中为上限频率。，当>>Ti时，V0与Vi的积分成正比，因此上图为积分电路。当<>Ti时，V0接近Vi，因此称为交流耦合电路。（三）RC构成的带通电路将单RC低通和高通滤波器串联，则构成带通滤波器，仅允许频率范围内的信号通过。（四）单RC电路对阶跃信号的响应，式中，时间参数=RC。经过时间5后，电压趋于稳定.二、实验内容1、低通滤波器（1）幅频、相频特性测量f(Hz)0.01fH0.1fH0.5fHfH2fH5fH10fHV0(V)4.8654.33.422.310.940..48(°)0.7°-6.9°-27.5°-44.9°-61.6°-74.6°-83.2°f15.801Hz157.99Hz790.3Hz1.58kHz3.155kHz7.905kHz15.769kHz画出2fH时输入输出波形相位差（2）对阶跃信号与非阶跃信号的响应令输入信号分别为方波、三角波（占空比=50%、VP-P=5V、VL=0V）。取Ti=10μs（fi=100kHz）,则>>Ti，电路为积分电路，观察并画出对应波形。取Ti=1ms（fi=100kHz）,则<>Ti，电路为交流耦合电路，观察并画出对应波形。取Ti=1ms（fi=100kHz）,则<
