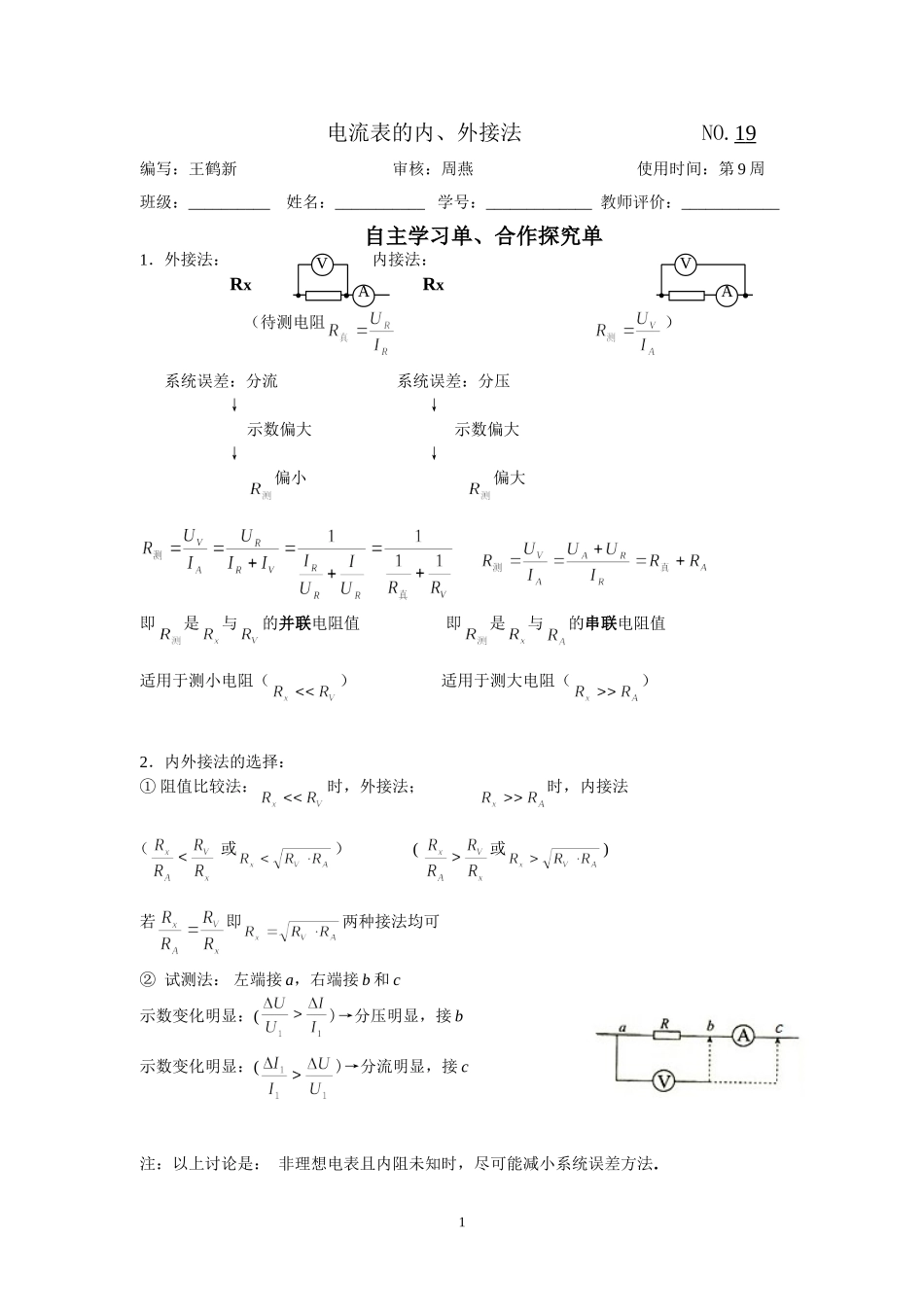

电流表的内、外接法NO.19编写：王鹤新审核：周燕使用时间：第9周班级：__________姓名：___________学号：_____________教师评价：____________自主学习单、合作探究单1．外接法：内接法：RxRx（待测电阻）系统误差：分流系统误差：分压↓↓示数偏大示数偏大↓↓偏小偏大即是与的并联电阻值即是与的串联电阻值适用于测小电阻（）适用于测大电阻（）2．内外接法的选择：①阻值比较法：时，外接法；时，内接法（或）(或)若即两种接法均可②试测法：左端接a，右端接b和c示数变化明显：()→分压明显，接b示数变化明显：()→分流明显，接c注：以上讨论是：非理想电表且内阻未知时，尽可能减小系统误差方法.1VAVA若、内阻已知，无论内接还是外接均可测出.已知已知达成检测单1．图中若考虑电流表和电压表的内阻影响，用两表示数算出的（）A．比R的真实值大B．比R的真实值小C．引起误差的原因是I偏大D．引起误差的原因是U偏小2．图中若考虑电流表和电压表的内阻影响，用两表的示数算出的（）A．比R的真实值小B．比R的真实值大C．引起误差的原因是U偏大D．引起误差的原因是I偏小3．用伏安法测电阻时，电流表外接电路和电流表内接电路的误差来源是()A．外接电路由于电压表内阻的分流，使得电阻的测量值小于真实值B．外接电路由于电压表内阻的分流，使得电阻的测量值大于真实值C．内接电路由于电流表内阻的分压，使得电阻的测量值小于真实值D．内接电路由于电流表内阻的分压，使得电阻的测量值大于真实值4．用伏安法测某一电阻时，如果采用如图所示的甲电路，测量值为R1，如果采用乙电路，测量值为R2，那么R1、R2与真实值R之间满足关系（）A．R1＞R＞R2B．R＞R1＞R2C．R1＜R＜R2D．R＜R1＜R25．如图所示，同一未知电阻用甲、乙两种电路测量，图甲中两表的读数分别为3V，4mA；图2VAVA乙中两表的读数分别为4V，3.9mA，可知的真实值最接近：（）A．比1000Ω略小B．比1000Ω略大C．比750Ω略小D．比750Ω略大6．采用电流表外接的电路，测量某电阻值，电压表的示数为18.0V，电流表的示数0.18A，电压表内阻为1000Ω，求被测电阻的真实值为______．7．采用电流表内接电路时，电压表的示数为1.2V，电流表的示数为0.48A，电流表内阻为0.50Ω，求被测电阻的真实值为______．8．某同学用伏安法测一个未知电阻的阻值，他先将电压表接在a点，读得两表示数分别为U1=3.0V，I1=3.0mA，然后将电压表改接在b点，读得两表示数分别为U2=2.9V，I2=4.0mA，如图所示，由此可知电压表应接到_______点误差较小，测得Rx值应为____Ω．9．有一个未知电阻，用图中（a）和（b）两种电路分别对它进行测量，用（a）图电路测量时，两表读数分别为6V，6mA，用（b）图电路测量时，两表读数分别为5.9V，10mA，则用______图所示电路测该电阻的阻值误差较小，测量值=______Ω，测量值比真实值偏______（填：“大”或“小”）．10．如图用伏安法测电阻时，如果不知道待测电阻的大概值时，为了选择正确的电路以减少误差，可将电压表一个接头分别在a、b两点接触一下，如果安培表读数没有显著变化，则P应接在处，如果伏特表读数没有显著变化，则P应接在处．11．一个未知电阻，无法估计其电阻值，某同学用伏安法测量此电阻，用图（a）（b）两种电路各测一次，用（a）图所测数据为3.0V，3.0mA，用（b）图测得的数据是2.9V，4.0mA，由此可知，用________图测得Rx的误差较小，测量值Rx=________．3
