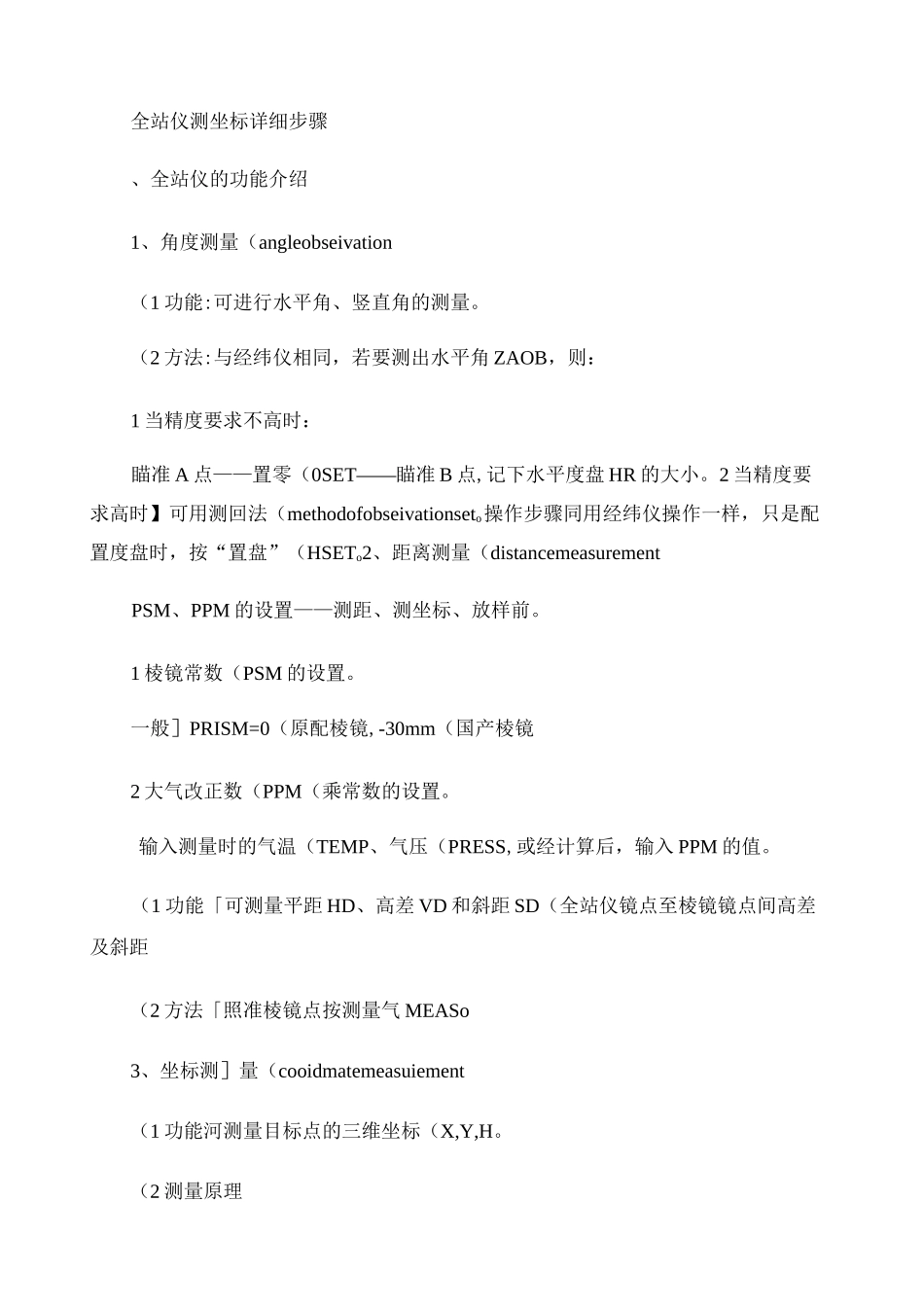

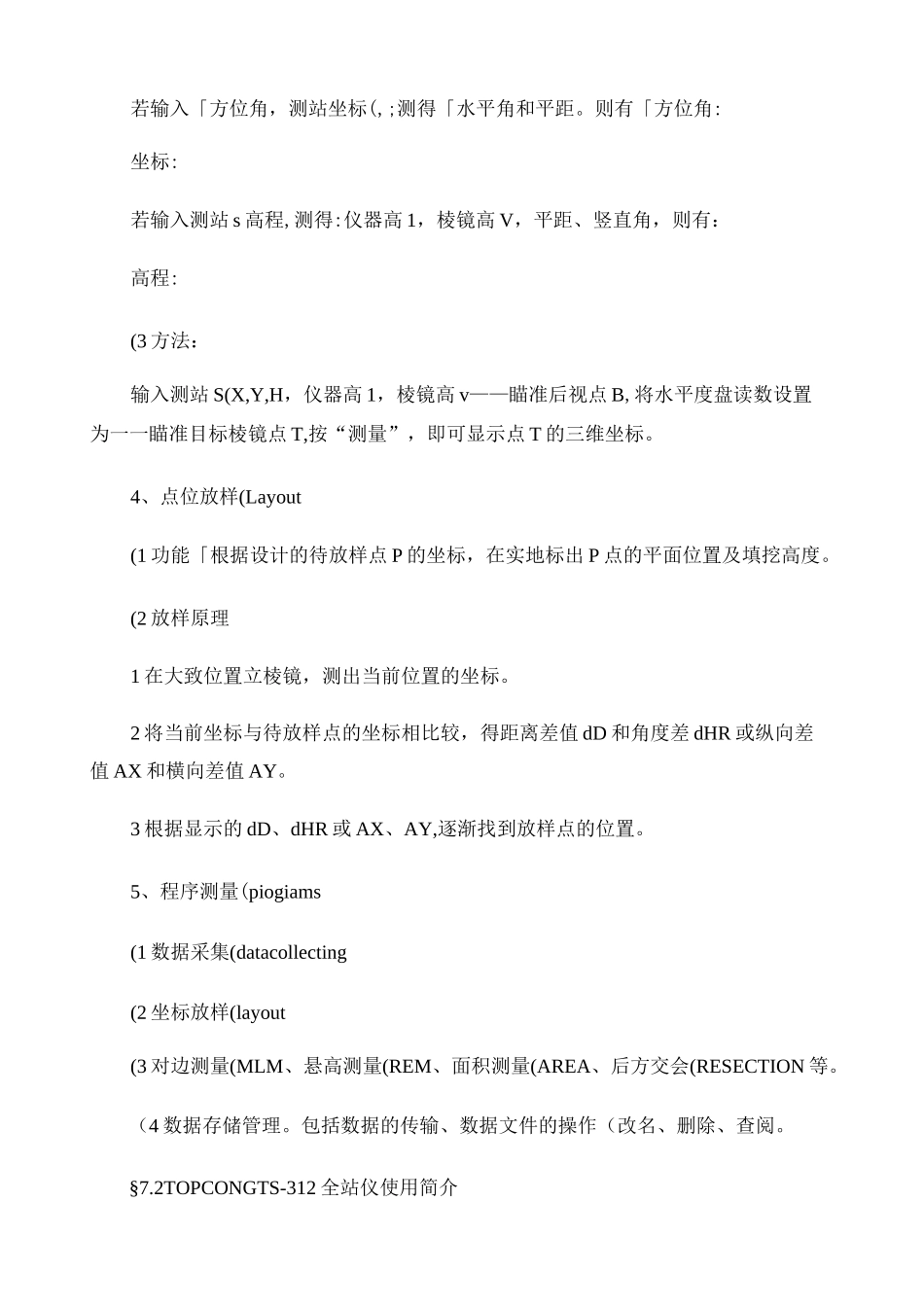

全站仪测坐标详细步骤、全站仪的功能介绍1、角度测量(angleobseivation(1功能:可进行水平角、竖直角的测量。(2方法:与经纬仪相同,若要测出水平角ZAOB,则:1当精度要求不高时:瞄准A点——置零(0SET——瞄准B点,记下水平度盘HR的大小。2当精度要求高时】可用测回法(methodofobseivationseto操作步骤同用经纬仪操作一样,只是配置度盘时,按“置盘”(HSETo2、距离测量(distancemeasurementPSM、PPM的设置——测距、测坐标、放样前。1棱镜常数(PSM的设置。一般]PRISM=0(原配棱镜,-30mm(国产棱镜2大气改正数(PPM(乘常数的设置。输入测量时的气温(TEMP、气压(PRESS,或经计算后,输入PPM的值。(1功能「可测量平距HD、高差VD和斜距SD(全站仪镜点至棱镜镜点间高差及斜距(2方法「照准棱镜点按测量气MEASo3、坐标测]量(cooidmatemeasuiement(1功能河测量目标点的三维坐标(X,Y,H。(2测量原理若输入「方位角,测站坐标(,;测得「水平角和平距。则有「方位角:坐标:若输入测站s高程,测得:仪器高1,棱镜高V,平距、竖直角,则有:高程:(3方法:输入测站S(X,Y,H,仪器高1,棱镜高v——瞄准后视点B,将水平度盘读数设置为一一瞄准目标棱镜点T,按“测量”,即可显示点T的三维坐标。4、点位放样(Layout(1功能「根据设计的待放样点P的坐标,在实地标出P点的平面位置及填挖高度。(2放样原理1在大致位置立棱镜,测出当前位置的坐标。2将当前坐标与待放样点的坐标相比较,得距离差值dD和角度差dHR或纵向差值AX和横向差值AY。3根据显示的dD、dHR或AX、AY,逐渐找到放样点的位置。5、程序测量(piogiams(1数据采集(datacollecting(2坐标放样(layout(3对边测量(MLM、悬高测量(REM、面积测量(AREA、后方交会(RESECTION等。(4数据存储管理。包括数据的传输、数据文件的操作(改名、删除、查阅。§7.2TOPCONGTS-312全站仪使用简介—、仪器面板外观和功能说明面板上按键功能如下:——进入坐标测量模式键。丄——进入距离测量模式键。ANG——进入角度测量模式键。MENU——进入主菜单测量模式键。ESC——用于中断正在进行的操作,退回到上一级菜单。POWER——电源开关键/、光标左右移动键▲▼——光标上下移动、翻屏键Fl、F2、F3、F4——软功能键、其功能分别对应显示屏上相应位置显示的命令。显示屏上显示符号的含义]V——竖盘读数;HR——水平读盘读数(右向计数;HL——水平读盘读数(左向计数;HD——水平距离;VD——仪器望远镜至棱镜间高差;SD——斜距;*——正在测距;N北坐标,x;E东坐标,y;Z天顶方向坐标,高程H。二、全站仪几种测量模式介绍1、角度测量模式功能「按ANG进入,可进行水平角、竖直角测量,倾斜改正开关设置。第1页FlOSE「设置水平读数为:0。00'00“。F2HOLD锁定水平读数。F3HSE「设置任意大小的水平读数。F4P1|:进入第2页。第2页FlTILT:设置倾斜改正开关。F2REP:复测法。F3V%:竖直角用百分数显示。F4P2J:进入第3页。第3页FlH-BZ:仪器每转动水平角90。时,是否要蜂鸣声。F2R/L:右向水平读数HR左向水平读数HL切换,一般用HR。F3CMPS:天顶距V/竖直角CMPS的切换,一般取V。F4P3J:进入第1页。2、距离测量模式功能「按/进入,可进行水平角、竖直角、斜距、平距、高差测量及PSM、PPM、距离单位等设置。第1页FlMEAS:进行测量。F2MODE:设置测量模式,Fme/coaise/tiagcking(精测/粗测/跟踪。F3S/A:设置棱镜常数改正值(PSM、大气改正值(PPMoF4P1进入第2页。第2页FlOFSET:偏心测量方式。F2SO:距离放样测量方式。F3m/f/i「距离单位米/英尺/英寸的切换。F4P2J:进入第1页。3、坐标测量模式功能「按进入,可进行坐椒N,E,H、水平角、竖直角、斜距测量及PSM、PPM、距离单位等设置。第1页FlMEAS:进行测量。F2MODE:设置测量模式,Fuie/Coaise/Tiacking。F3S/A「设置棱镜改正值(PSM,大气改正值(PPM常数。F4P11:进入第2页。FlR.HT:输入棱镜高。F2INS.HT:输入仪器高。F3OCC「输入测站坐标。F4P2J:进入第3页。第3页FlOFSET:偏心测量方式。F2F3ni/f/i:距离单位米/英尺/英寸切换。F4P3J:进入第1页。4、主菜单模式功能「按MENU进入,可进行数据采集、坐标放样、程序执行、内存管理(数据文件编辑、传...
