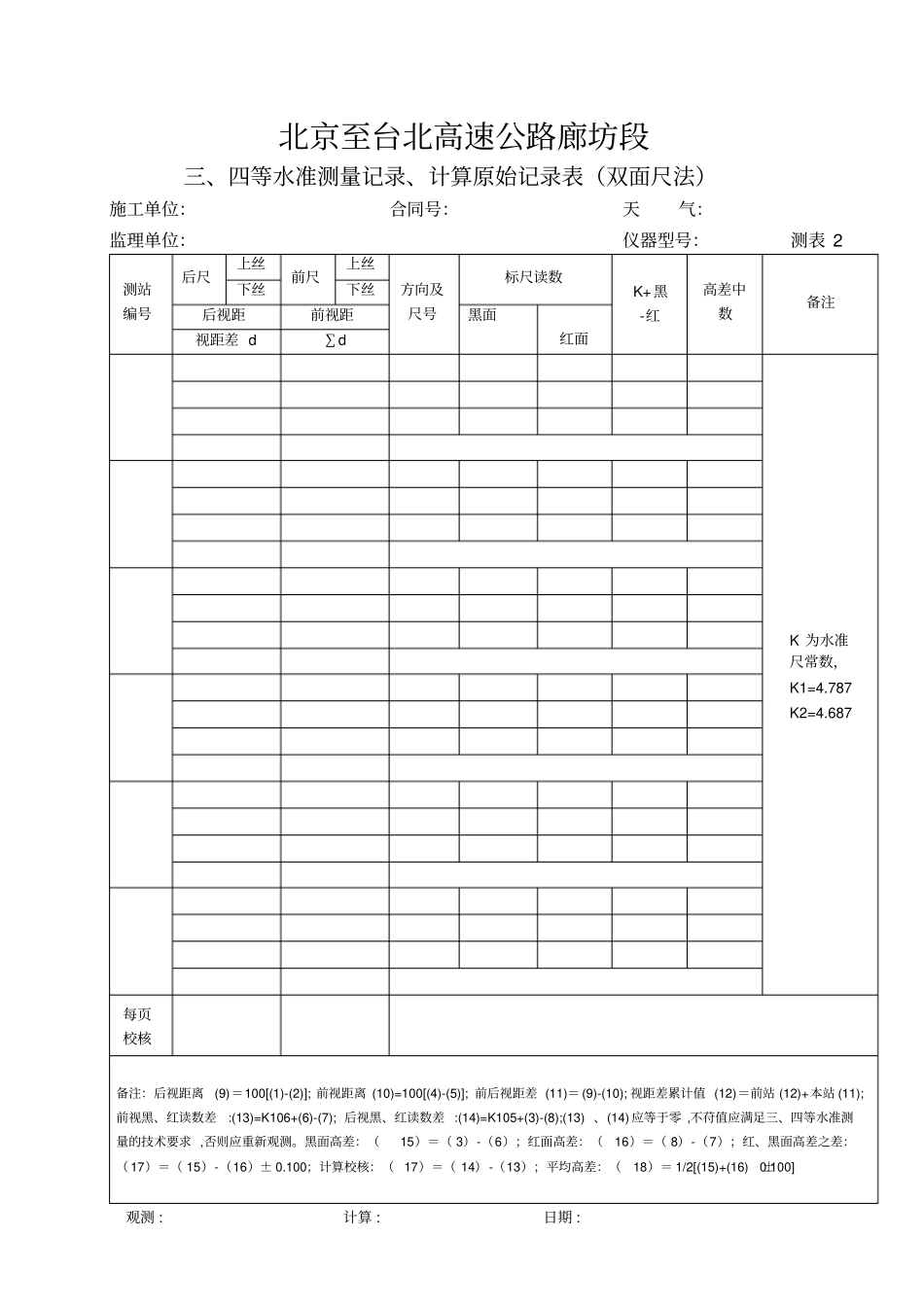

北京至台北高速公路廊坊段三、四等水准测量记录、计算原始记录表（双面尺法）施工单位：合同号：天气：监理单位：仪器型号：测表2测站编号后尺上丝前尺上丝方向及尺号标尺读数K+黑-红高差中数备注下丝下丝后视距前视距黑面红面视距差d∑dK为水准尺常数，K1=4.787K2=4.687每页校核备注：后视距离(9)＝100[(1)-(2)];前视距离(10)=100[(4)-(5)];前后视距差(11)＝(9)-(10);视距差累计值(12)＝前站(12)+本站(11);前视黑、红读数差:(13)=K106+(6)-(7);后视黑、红读数差:(14)=K105+(3)-(8);(13)、(14)应等于零,不苻值应满足三、四等水准测量的技术要求,否则应重新观测。黑面高差：（15）＝（3）-（6）；红面高差：（16）＝（8）-（7）；红、黑面高差之差：（17）＝（15）-（16）±0.100；计算校核：（17）＝（14）-（13）；平均高差：（18）＝1/2[(15)+(16)±0.100]观测:计算:日期:北京至台北高速公路廊坊段导线平差计算表施工单位：监理单位：合同号：测表3点号观测角度改正角值坐标方位角边长(m)坐标增量(m)改正后坐标增量(m)坐标(m)°′″°′″°′″△X△Y△X△YXY∑辅助计算计算：复核：日期：北京至台北高速公路廊坊段水准高程计算表施工单位：监理单位：合同号：测表4点号测段距离（m）实测高差（m）高差改正数（m）改正后高差（m）实测高程（m）设计高程（m）辅助计算计算：复核：日期：北京至台北高速公路廊坊段导线单站复测检核表单位名称：合同号：测表5点号设计坐标实测距离(m)设计距离(m)偏差（mm）精度实测角度（°′″）设计角度（°′″）偏差（″）结论X(m)Y(m)*备注：此表用于单站临边复核性检核测量监理工程师：日期：北京至台北高速公路廊坊段水准单站复测检核表单位名称：合同号：测表6点号设计高程（m）单站实测高程（m）点间距(m)设计高差(m)实测高差（m）偏差（mm）允许偏差（mm）结论*备注：此表用于单站复核性检核测量监理工程师：日期：北京至台北高速公路廊坊段水准点、导线点成果表施工单位：合同号：监理单位：日期：测表7点号坐标高程位置备注XYZ测量：技术负责人：驻地测量监理工程师：北京至台北高速公路廊坊段水准测量原始记录表施工单位：辽宁交通建设集团有限公司合同号：LQ9监理单位：河北路桥技术开发有限公司编号：测表8测量范围允许误差（mm）闭合差（mm）测点或桩号水准尺读数仪器高实测标高（m）设计高程(m)偏差(mm)后视前视抽检/自检意见年月日测量监理工程师：北京至台北高速公路廊坊段测量记录示意图表施工单位：辽宁交通建设集团有限公司合同号：监理单位：河北路桥技术开发有限公司编号：测表9测量监理工程师：日期：北京至台北高速公路廊坊段中线点位检查表施工单位：辽宁交通建设集团有限公司合同号：监理单位：河北路桥技术开发有限公司编号：桩号及部位：测表10桩号或点位设计坐标(m)实测坐标(m)允许偏位（mm）偏差(mm)偏位(mm)XYXYXYy2x2置镜点后视点校核点自检/抽检意见年月日测量监理工程师：北京至台北高速公路廊坊段施工放样测量记录表施工单位：辽宁交通建设集团有限公司合同号：LQ9监理单位：河北路桥技术开发有限公司编号：桩号及部位：测表11测点或桩号设计坐标(m)实测坐标(m)偏差（mm）偏位（mm）XYXYΔXΔY√△X2+△Y2置镜点后视点校核点图示自检/抽检意见年月日测量监理工程师：北京至台北高速公路廊坊段中（轴）线偏位检查记录表施工单位：辽宁交通建设集团有限公司合同号：日期：监理单位：河北路桥技术开发有限公司编号：记录12桩号/位置中（轴）线偏位（mm）桩号/位置中（轴）线偏位（mm）左（纵）右（横）左（纵）右（横）*（）为或的意思即左、右或纵、横。应根据需要将不用的划去测量监理工程师：北京至台北高速公路廊坊段原地表横断高程测量表施工单位：辽宁交通建设集团有限公司合同号：LQ9监理单位：河北路桥技术开发有限公司编号：测表13段落桩号及部位：桩号横断面标高数据变化点（左）左坡脚固定点右坡脚变化点（右）设计原地高（ｍ）差值（ｍ）备注距中桩（ｍ）高程（ｍ）高程（ｍ）左21ｍ中桩（0ｍ）右21ｍ高程（ｍ）高程（ｍ）距中桩（ｍ）测量监理工程师：日期：北京至台北高速公路廊坊段清表后横断高...
