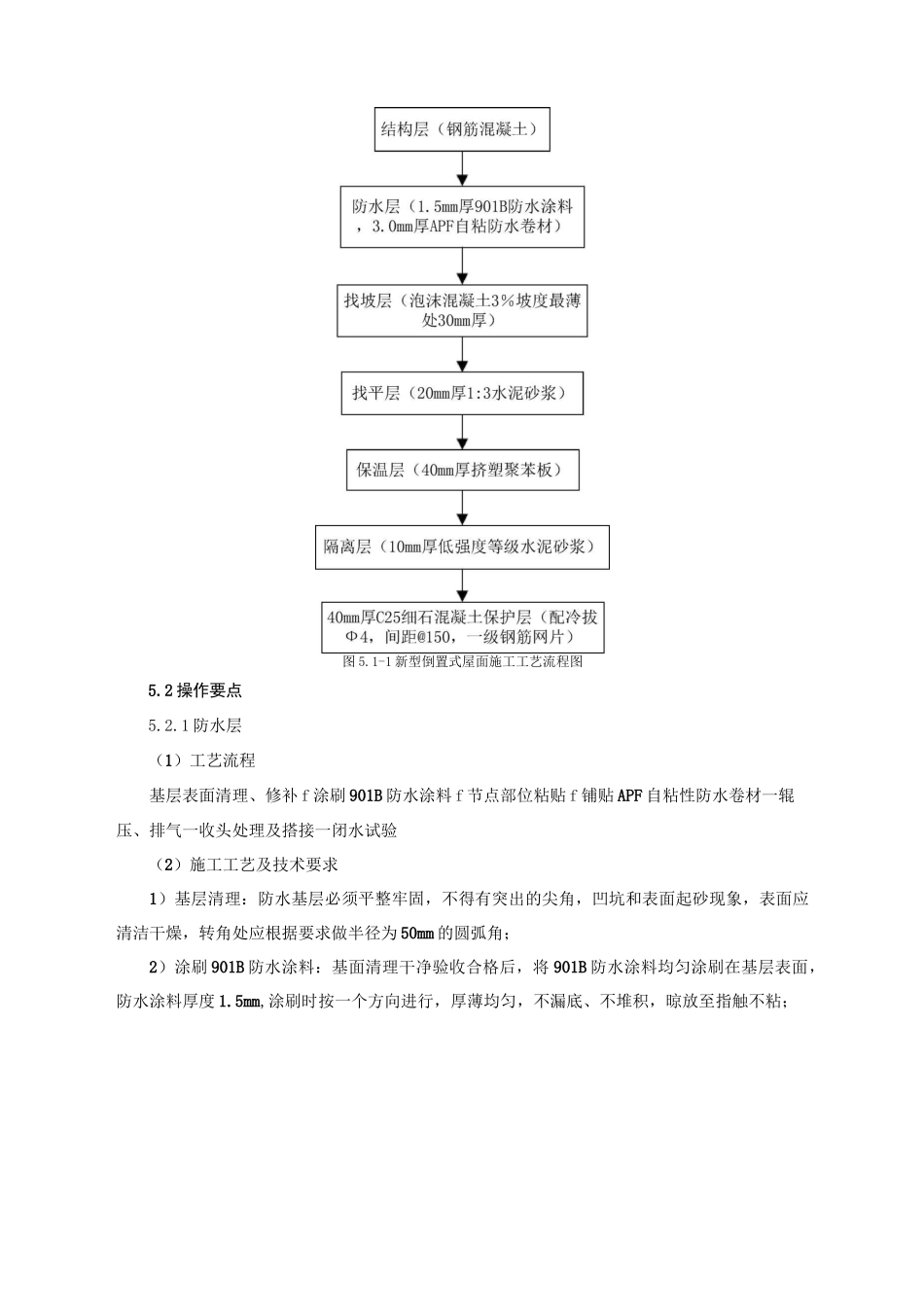

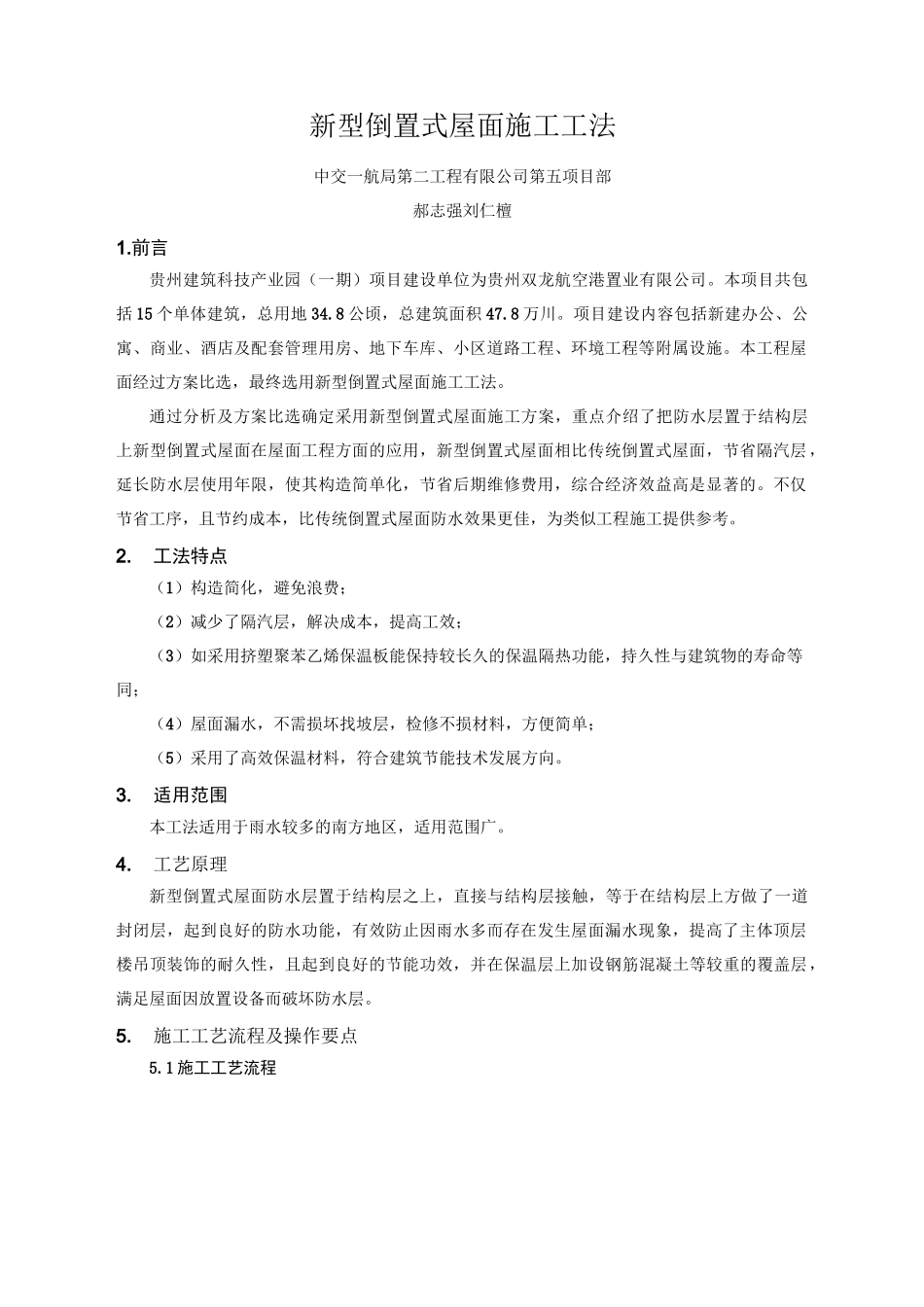

新型倒置式屋面施工工法中交一航局第二工程有限公司第五项目部郝志强刘仁檀1.前言贵州建筑科技产业园(一期)项目建设单位为贵州双龙航空港置业有限公司。本项目共包括15个单体建筑,总用地34.8公顷,总建筑面积47.8万川。项目建设内容包括新建办公、公寓、商业、酒店及配套管理用房、地下车库、小区道路工程、环境工程等附属设施。本工程屋面经过方案比选,最终选用新型倒置式屋面施工工法。通过分析及方案比选确定采用新型倒置式屋面施工方案,重点介绍了把防水层置于结构层上新型倒置式屋面在屋面工程方面的应用,新型倒置式屋面相比传统倒置式屋面,节省隔汽层,延长防水层使用年限,使其构造简单化,节省后期维修费用,综合经济效益高是显著的。不仅节省工序,且节约成本,比传统倒置式屋面防水效果更佳,为类似工程施工提供参考。2.工法特点(1)构造简化,避免浪费;(2)减少了隔汽层,解决成本,提高工效;(3)如采用挤塑聚苯乙烯保温板能保持较长久的保温隔热功能,持久性与建筑物的寿命等同;(4)屋面漏水,不需损坏找坡层,检修不损材料,方便简单;(5)采用了高效保温材料,符合建筑节能技术发展方向。3.适用范围本工法适用于雨水较多的南方地区,适用范围广。4.工艺原理新型倒置式屋面防水层置于结构层之上,直接与结构层接触,等于在结构层上方做了一道封闭层,起到良好的防水功能,有效防止因雨水多而存在发生屋面漏水现象,提高了主体顶层楼吊顶装饰的耐久性,且起到良好的节能功效,并在保温层上加设钢筋混凝土等较重的覆盖层,满足屋面因放置设备而破坏防水层。5.施工工艺流程及操作要点5.1施工工艺流程图5.1-1新型倒置式屋面施工工艺流程图5.2操作要点5.2.1防水层(1)工艺流程基层表面清理、修补f涂刷901B防水涂料f节点部位粘贴f铺贴APF自粘性防水卷材一辊压、排气一收头处理及搭接一闭水试验(2)施工工艺及技术要求1)基层清理:防水基层必须平整牢固,不得有突出的尖角,凹坑和表面起砂现象,表面应清洁干燥,转角处应根据要求做半径为50mm的圆弧角;2)涂刷901B防水涂料:基面清理干净验收合格后,将901B防水涂料均匀涂刷在基层表面,防水涂料厚度1.5mm,涂刷时按一个方向进行,厚薄均匀,不漏底、不堆积,晾放至指触不粘;图5.2-1工人涂饰901B防水涂料3)节点(阴阳角及管口部位)处理阴阳角处须增设防水附加层一道,与女儿墙间距50cm处预留防火隔离带,防火隔离带材料为A级岩棉板保温材料。管口与基面交接处,抹好找平层后,预留凹槽,嵌填密封材料,再给管道四周除锈、打光,管口部位的四周500mm范围内设防水附加层,确保全面达到防水效果。4)铺贴APF防水卷材将卷材对准基准线全幅铺开,从一头将卷材(连同隔离纸)揭起,沿卷材幅长中线对折,用裁纸刀将隔离纸边轻轻划开,注意不要划伤卷材,将隔离纸从卷材背面小心撕开一小段约500mm长,两人合力揭掉隔离纸,对准基准线粘铺定位。先将半幅长的卷材铺开就位,拉住揭下的隔离纸均匀用力向后拉,慢慢将剩余半幅长的隔离纸全部拉出,拉铺时注意拉出的隔离纸的完整性,发现撕裂、断裂应立即停止拉铺,将撕裂的隔离纸残余清理干净后,再继续拉铺。大面积卷材排气、压实后,再用手持小压辊对搭接部位进行碾压,从搭接内边缘向外进行滚压,排出空气,粘贴牢固。5)防水层做48h闭水试验,水面高度不小于30mm,验收合格后可进行一步工序。图5.2-2铺设APF自粘防水卷材5.2.2找坡层(1)工艺流程找标高一搅拌、浇筑混凝土一找平、压光一养护(2)施工工艺及技术要求1)找标高:根据水平标准线和设计厚度,做好2mX2m灰饼,进行标高确定。2)混凝土搅拌①配制泡沫浆体,根据混凝土发泡剂的配比和生产工艺,配制发泡浆体;②拌制水泥浆,按设计选用的泡沫混凝土型号,先将定量的水加入搅拌机,再将称量好的水泥、粉煤灰等添加料投入搅拌内搅拌,时间不少于2min;③将预发泡沫倒入水泥浆体的搅拌机中,搅拌约6min,使水泥泡沫浆料达到均质化要求,即可进行现场直接浇筑或泵送浇筑。预拌好的水泥泡沫浆料应在4h内用完。0-L图5.2-3防水层之上做灰饼,控制找坡层坡度3)混凝土浇筑:浇筑泡沫混凝土,浇筑面应做到平整,...
