新人教版九年级物理第十六章第三节163电阻_课件VIP免费

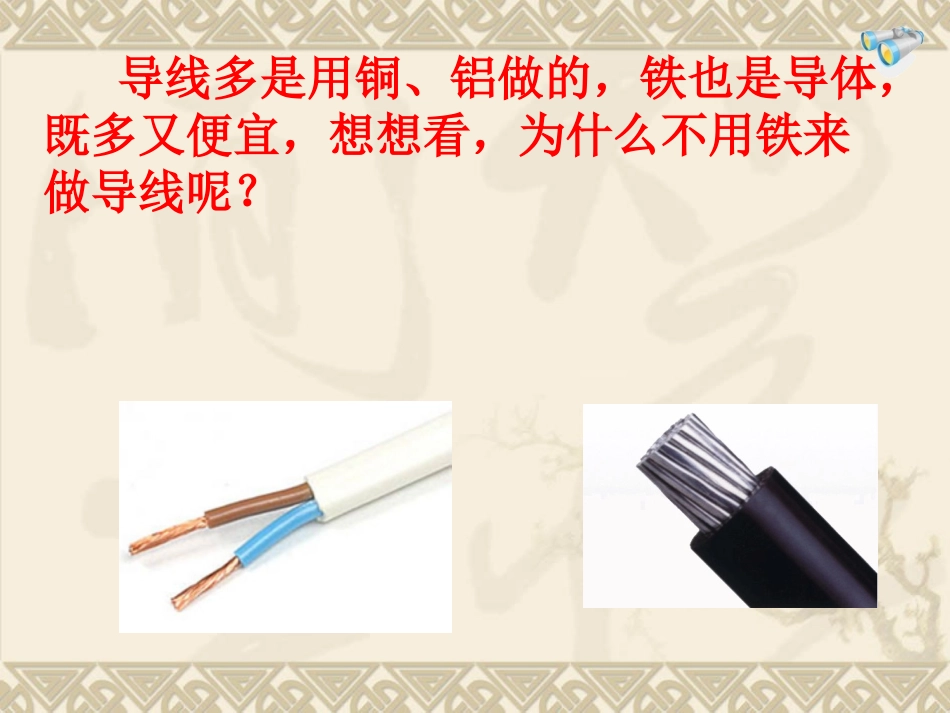

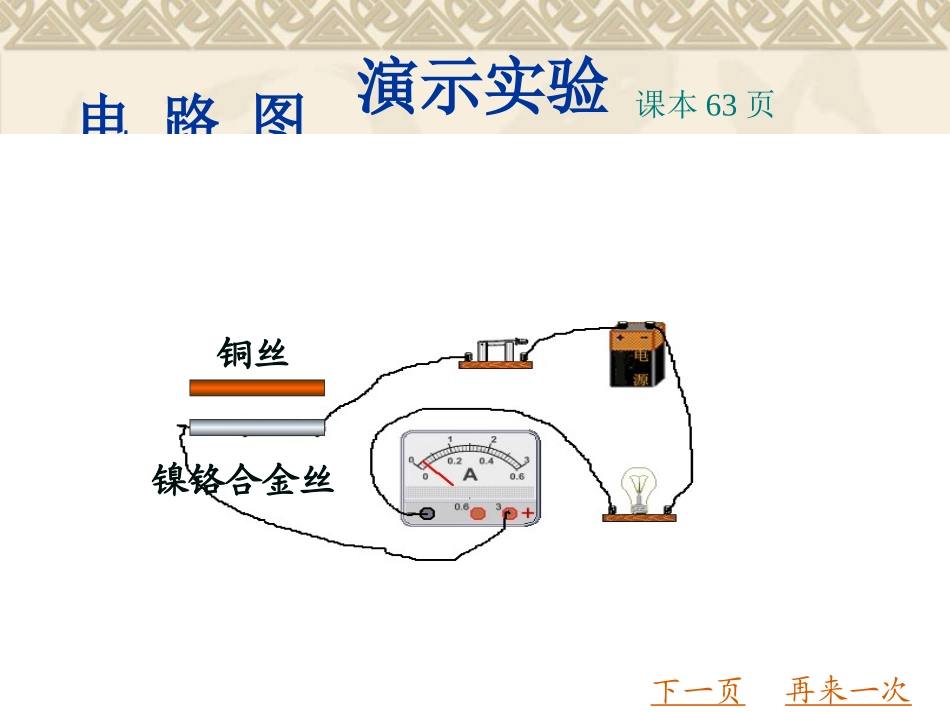

电阻第十六章第３节导线多是用铜、铝做的，铁也是导体，既多又便宜，想想看，为什么不用铁来做导线呢？电路图演示实验课本63页铜丝镍铬合金丝再来一次下一页电路图演示实验课本14页铜丝镍铬合金丝再来一次下一页导体虽然容易导电，但对电流也有一定的阻碍作用。在相同的电压下，通过铜丝的电流比较大，表明铜丝对电流的阻碍作用比较小；通过镍铬合金丝的电流比较小，表明镍铬合金丝对电流的阻碍作用比较大。在相同的电压下，通过铜丝的电流比镍铬合金丝的大，为什么会有这种差别呢？实验现象问题1．在物理学中，用电阻来表示导体对电流阻碍作用的大小。导体的电阻越大，表示导体对电流的阻碍作用就越大。导体的电阻通常用字母R表示。2．单位：欧姆，简称欧，符号Ω。3．电阻的单位还有：兆欧（MΩ）千欧（kΩ）换算关系是：1kΩ=1000Ω=103Ω1MΩ=1000000Ω=106Ω一、电阻一、电阻4．电阻器在电子技术中，我们常用到有一定电阻值的元件——电阻器，也叫做定值电阻，简称电阻。电路图中用符号表示。在材料一定的情况下，电阻的大小还和哪些因素有关？二、探究影响电阻大小的因素二、探究影响电阻大小的因素问题猜一猜:电阻的大小与哪些因素有关?探究影响导体电阻大小的因素电阻长度材料横截面积导体温度在猜想中电阻的大小可能和四个物理量有关，要研究电阻的大小可能和其中一个物理量是否有关时，要采用什么样的研究方法？ABCDEFGH实验1：电阻是否与导体的长度有关材料长度（m）横截面积（mm2）电流（A）对电流的阻碍作用电阻镍铬合金11镍铬合金0.51导体的电阻与长度有关。在导体的材料、横截面积相同，导体的长度越长，电阻越大。实验1的结论：ABCDEFGH实验2：电阻与导体横截面积是否有关材料长度（m）横截面积（mm2）电流（A）对电流的阻碍作用电阻镍铬合金1S镍铬合金12S导体的电阻与横截面积有关；在导体的材料、长度相同时，导体的横截面积越大，电阻越小。实验2的结论：在其他条件相同的情况下，电阻较小的材料导电性能较强；反之，电阻较大，导电性能较弱。右图展示的是不同材料在导电性能上的排序，从上至下，材料的导电性能依次减弱。ABCDEFGH对大多数导体来说，温度越高，电阻越大.也有少数导体，电阻随温度的升高而减小．（1）导体的电阻跟导体的材料有关；（2）导体的材料、横截面积相同时，导体越长，电阻越___；（3）导体的材料、长度都相同时，导体的横截面积越大，电阻越___；（4）导体的电阻还跟温度有关，对大多数导体来说，温度越高电阻越___。大小大实验结论实验结论1、关于导体的电阻,下列说法中正确的是()A.导体电阻越大,表示导体对电流的阻碍作用越小B.导体电阻越大,表示导体对电流的阻碍作用越大C.导体电阻与电流有关，电流越大导体的电阻越小D.导体电阻与电流有关，电流越小导体的电阻越大2、下列说法中正确的是（）A.导体越长，其电阻越小B.导体越粗，其电阻越大C.导体越细，其电阻越大D.在导体的材料、粗细相同时，导体越长其电阻越大BD课堂检测3、有材料相同的a、b、c三根电阻线，它们的电阻分别是Ra=10Ω、Rb=15Ω、Rc=20Ω如果它们的长度相同，则最粗的是______线如果它们的粗细相同，则最长的是______线4、将一根阻值为12Ω的电阻线接入电路中，当开关S闭合时，通过其电流为0.5A，其电阻为___Ω,当开关S断开时，通过其电流为____A,其电阻值是_____Ω.若将这根电阻线均匀地拉长，其电阻值______（变大、不变、变小）RaRc12012变大5、一段由若干股组成的铜芯线，当抽去它其中的几股后，这段铜芯线的电阻将（）A、变大B、变小C、不变D、无法确定A6、如图是研究影响导体的电阻大小因素的实验装置,要使将a、b、c、d四种规格的导体分别接在M、N之间进行研究比较,你认为:要研究导体的电阻与长度的关系,应选用导线____和____要研究导体的电阻与横截面积的关系,应选用____和____要研究导体的电阻与材料的关系,应选用导线____和____材料导体长度(m)横截面积(m2)镍铬合金a10.2b10.4c0.50.2锰铜d10.2abcdMNacabad自学P66页科学世界半导体与超导现象
