物理：第十一章简单电路复习课件(北师大版九年级)VIP免费

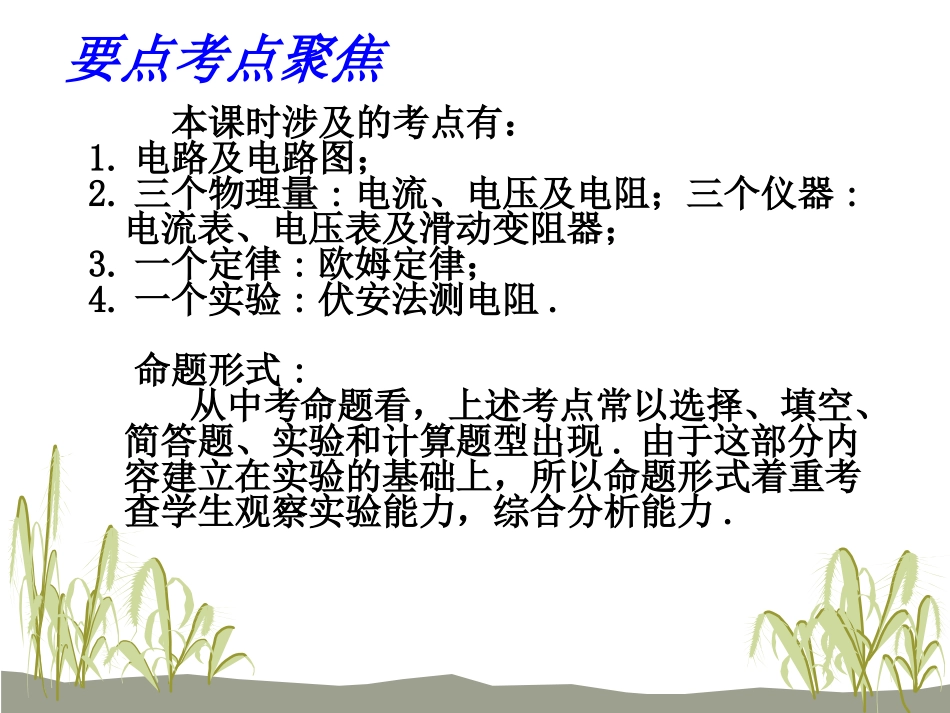

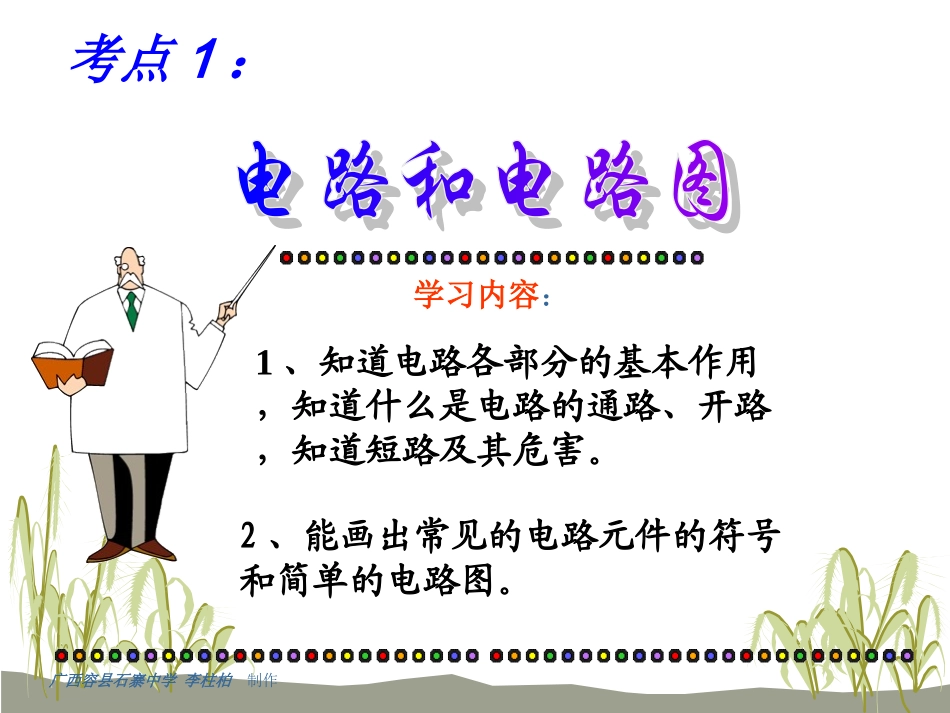

简单电路基础知识复习第十一章本课时涉及的考点有：1.电路及电路图；2.三个物理量:电流、电压及电阻；三个仪器:电流表、电压表及滑动变阻器；3.一个定律:欧姆定律；4.一个实验:伏安法测电阻.命题形式:从中考命题看，上述考点常以选择、填空、简答题、实验和计算题型出现.由于这部分内容建立在实验的基础上，所以命题形式着重考查学生观察实验能力，综合分析能力.要点考点聚焦1、知道电路各部分的基本作用，知道什么是电路的通路、开路，知道短路及其危害。2、能画出常见的电路元件的符号和简单的电路图。学习内容：广西容县石寨中学李柱柏制作考点1：把电源、用电器、开关用导线连接起来组成的电流路径。（一）电源为电路提供电流开关控制电路的通断导线是连接各元件的导体，是电流的通道电灯将电能转化为其它形式的能量电路中各元件的作用通路接通的电路电路中有电流,通常能供用电器正常工件。开路断开的电路（断开指断开开关、导线松脱、电灯等烧坏……等）电路中无电流短路直接把导线接在电源两极，电路会有极大的电流，可能把电源烧坏，这种情况是不允许的。电路的三种状态门铃电路图（二）用符号表示电路连接的图。门铃电路图（二）元件位置安排要适当，分布要均匀这样画好吗门铃画电路图的要求元件不要画在拐角处。这样画怎么样门铃元件位置安排要适当，分布要均匀,画电路图的要求整个电路图最好呈长方形，有棱有角，导线要横平竖直。门铃这样呢画电路图的要求元件位置安排要适当，分布要均匀，元件不要画在拐角处。整个电路图最好呈长方形，有棱有角，导线要横平竖直。门铃画电路图的要求1、下图所示各电路元件为电路提供电能的是，消耗电能的是。MA2、下面正确的电路图是（）。BCDDBA3、画出下面左图的电路图。CCA、B、DC同步练习:中考试题链接：中考试题链接：（2006年丽水市课改区）下列电路图与实物图一致的是（）A串并联电路区分串并联电路区分：：考点2：中考试题链接：中考试题链接：（2006年莱芜市）楼道里，夜间只是偶尔有人经过，电灯总是亮着会浪费电能。科研人员利用光敏材料制成“光控开关”，天黑时自动闭合；天亮时自动断开。利用声敏材料制成“声控开关”，当有人走动发出声音时，自动闭合；无人走动时，自动断开。若将这两个开关配合使用（如图），就可以使楼道灯变得“智能化”，这种“智能”电路正确的是(),D（2006年杭州市）一般家庭的卫生间都要安装照明灯和换气扇。使用时，有时需要各自独立工作，有时需要它们同时工作。在下图所示的电路，你认为符合上述要求的是()ABCD中考试题链接：中考试题链接：D小明一家暑假有想出去旅游这样一个设想，但是他们一家还没有一个统一的结果,最终决定以无记名投票的方式决定,只要小明同意，还有父亲或者母亲中有一个同意就出去旅游,请你设计一下电路。小明父亲母亲电流表、电压表、滑动变阻器电流表、电压表、滑动变阻器考点3：定义及符号读数方法使用规则两块电表需要掌握的内容有：一、电流表和电压表的外形及符号：一、电流表和电压表的外形及符号：AV异同点电流表电压表符号结构和量程相同点都有3个接线柱，两个量程。不同点有0～0.6A和0～3A两个量程,对应的最小分度值分别为0.02A和0.1A有0～3V和0～15V两个量程,对应的最小分度值分别为0.1V和0.5V连接方式不同点串联接入待测电路，并联接入待测电路两断相同点“电流都是从+”“接线柱流入，从—”接线柱流出。AV电流表和电压表的比较：电流表和电压表的比较：常见问题讨论：常见问题讨论：1.1.不知电流、电压值常采用不知电流、电压值常采用法选量程法选量程..2.2.“”若发现电表指针不偏转，则可“”若发现电表指针不偏转，则可能是能是::..3.3.“”若发现电表指针反偏，则可能“”若发现电表指针反偏，则可能是是::..4.4.“”“若发现电表指针满偏或偏转太“”“若发现电表指针满偏或偏转太”小则可能是”小则可能是::..（2006年嘉兴市）如图所示，粗心的小强把电流表当作电压表接在了L1的两端。此时如果闭合开关，一定会发生（）A、电源短路B、电流表损坏C、L1不亮D、L2的灯丝烧断中考试题链接：中考试题链接：C（2006年福州市）如图所示电路中，当开关S闭...
