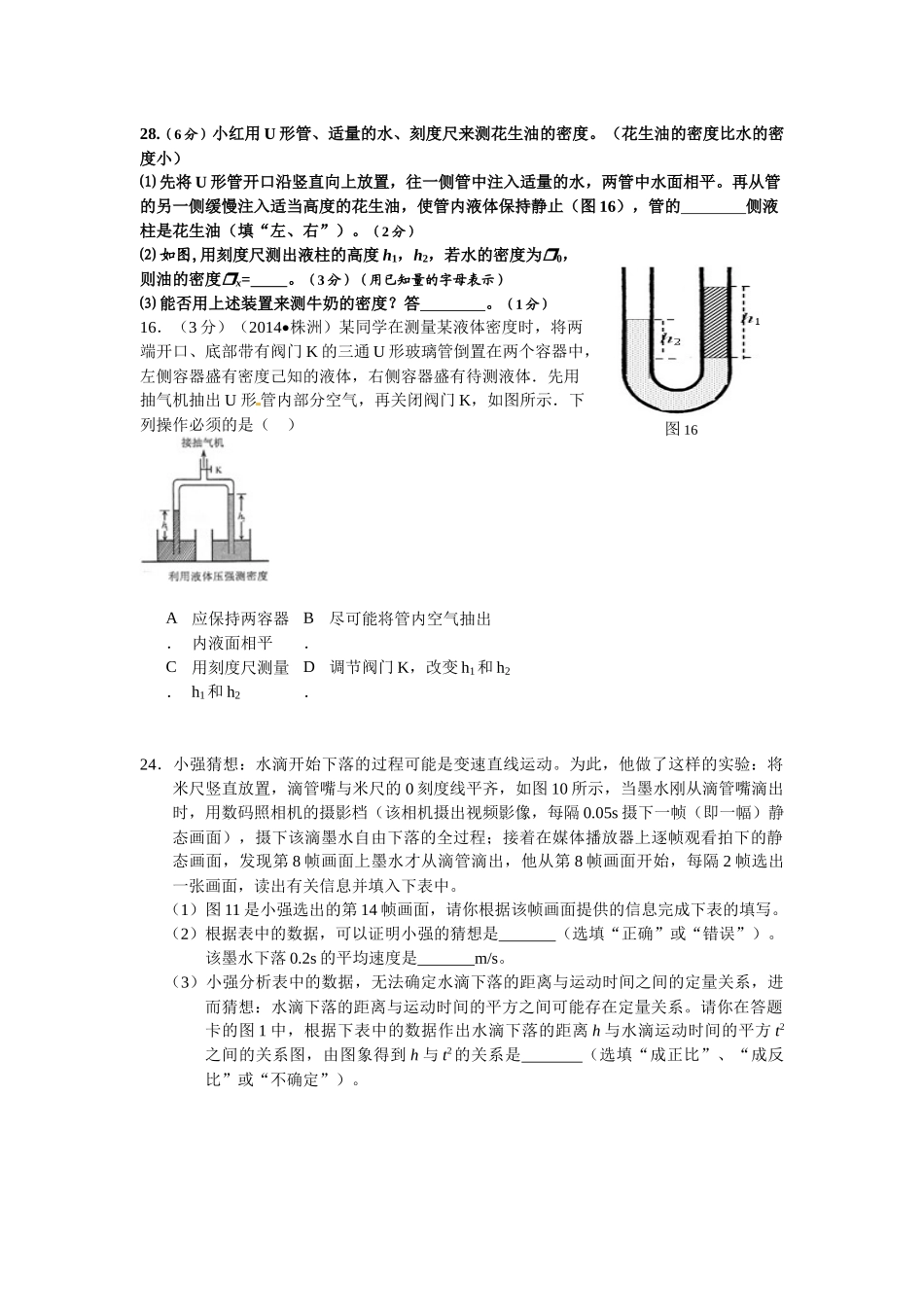

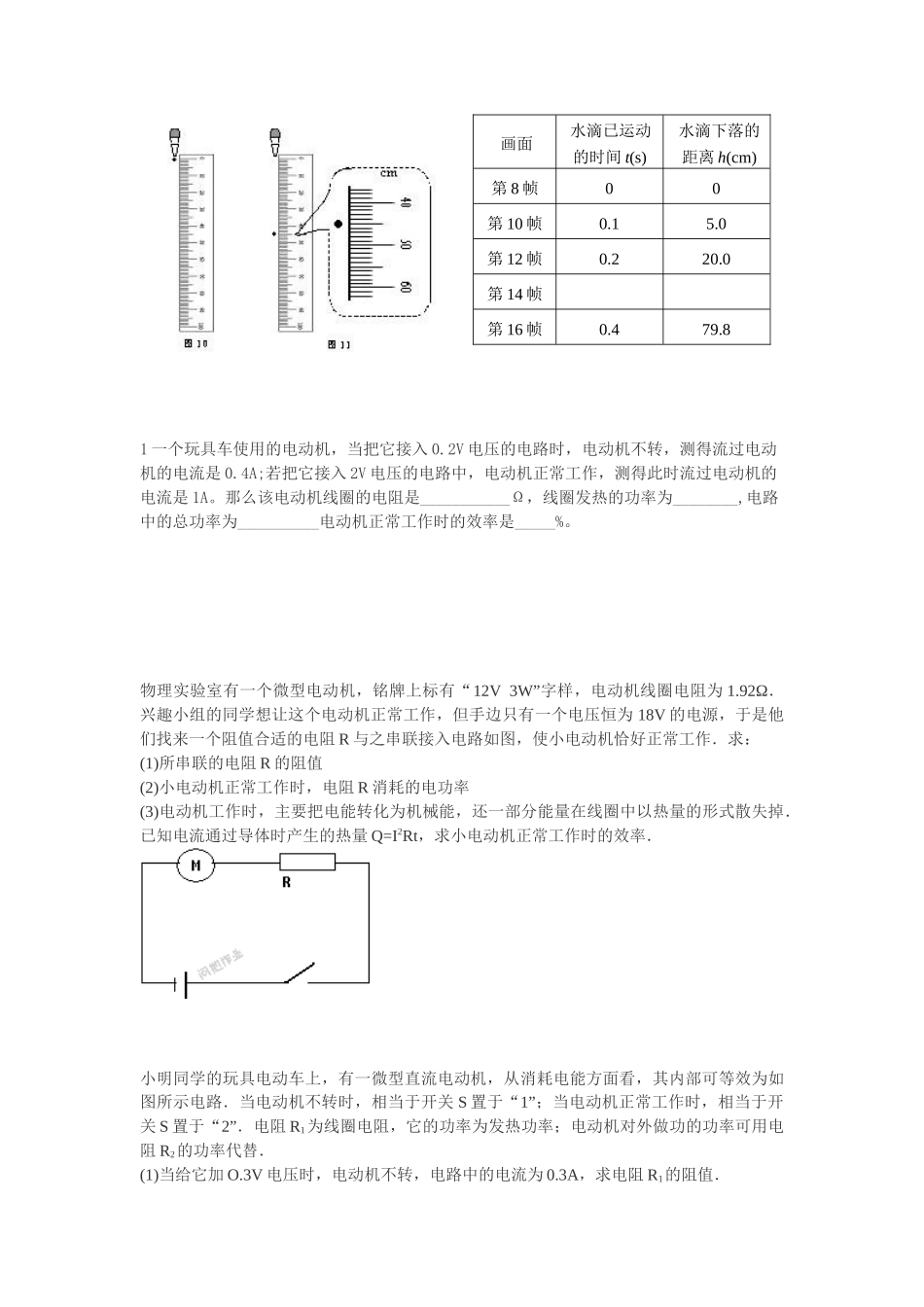

图1628.（6分）小红用U形管、适量的水、刻度尺来测花生油的密度。（花生油的密度比水的密度小）⑴先将U形管开口沿竖直向上放置，往一侧管中注入适量的水，两管中水面相平。再从管的另一侧缓慢注入适当高度的花生油，使管内液体保持静止（图16），管的侧液柱是花生油（填“左、右”）。（2分）⑵如图,用刻度尺测出液柱的高度h1，h2，若水的密度为0，则油的密度x=。（3分）（用已知量的字母表示）⑶能否用上述装置来测牛奶的密度？答。（1分）16．（3分）（2014•株洲）某同学在测量某液体密度时，将两端开口、底部带有阀门K的三通U形玻璃管倒置在两个容器中，左侧容器盛有密度己知的液体，右侧容器盛有待测液体．先用抽气机抽出U形管内部分空气，再关闭阀门K，如图所示．下列操作必须的是（）A．应保持两容器内液面相平B．尽可能将管内空气抽出C．用刻度尺测量h1和h2D．调节阀门K，改变h1和h224．小强猜想：水滴开始下落的过程可能是变速直线运动。为此，他做了这样的实验：将米尺竖直放置，滴管嘴与米尺的0刻度线平齐，如图10所示，当墨水刚从滴管嘴滴出时，用数码照相机的摄影档（该相机摄出视频影像，每隔0.05s摄下一帧（即一幅）静态画面），摄下该滴墨水自由下落的全过程；接着在媒体播放器上逐帧观看拍下的静态画面，发现第8帧画面上墨水才从滴管滴出，他从第8帧画面开始，每隔2帧选出一张画面，读出有关信息并填入下表中。（1）图11是小强选出的第14帧画面，请你根据该帧画面提供的信息完成下表的填写。（2）根据表中的数据，可以证明小强的猜想是（选填“正确”或“错误”）。该墨水下落0.2s的平均速度是m/s。（3）小强分析表中的数据，无法确定水滴下落的距离与运动时间之间的定量关系，进而猜想：水滴下落的距离与运动时间的平方之间可能存在定量关系。请你在答题卡的图1中，根据下表中的数据作出水滴下落的距离h与水滴运动时间的平方t2之间的关系图，由图象得到h与t2的关系是（选填“成正比”、“成反比”或“不确定”）。1一个玩具车使用的电动机，当把它接入0.2V电压的电路时，电动机不转，测得流过电动机的电流是0.4A;若把它接入2V电压的电路中，电动机正常工作，测得此时流过电动机的电流是1A。那么该电动机线圈的电阻是___________Ω，线圈发热的功率为________,电路中的总功率为__________电动机正常工作时的效率是_____%。物理实验室有一个微型电动机，铭牌上标有“12V3W”字样，电动机线圈电阻为1.92Ω．兴趣小组的同学想让这个电动机正常工作，但手边只有一个电压恒为18V的电源，于是他们找来一个阻值合适的电阻R与之串联接入电路如图，使小电动机恰好正常工作．求：(1)所串联的电阻R的阻值(2)小电动机正常工作时，电阻R消耗的电功率(3)电动机工作时，主要把电能转化为机械能，还一部分能量在线圈中以热量的形式散失掉．已知电流通过导体时产生的热量Q=I2Rt，求小电动机正常工作时的效率．小明同学的玩具电动车上，有一微型直流电动机，从消耗电能方面看，其内部可等效为如图所示电路．当电动机不转时，相当于开关S置于“1”；当电动机正常工作时，相当于开关S置于“2”．电阻R1为线圈电阻，它的功率为发热功率；电动机对外做功的功率可用电阻R2的功率代替．(1)当给它加O.3V电压时，电动机不转，电路中的电流为0.3A，求电阻R1的阻值．画面水滴已运动的时间t(s)水滴下落的距离h(cm)第8帧00第10帧0.15.0第12帧0.220.0第14帧第16帧0.479.8(2)当给它加3V电压时，电动机转动，电路中的电流为0.4A，求电动机的发热功率及对外做功的功率．(3)当给它加3V电压而电动机被卡住(电机不转)时，求发热功率．(4)比较(2)、(3)两个发热功率，你认为电动机正常工作时若被卡住，对电动机会产生什么危害？30．（10分）（2014•株洲）用12V的电源为微型电动机供电的电路如图（甲）所示．当单刀双掷开关S1、S2均向上合上时，电动机开始转动，电流I随时间t变化的图象如图（乙）所示．当电流稳定时，电动机正常工作．已知电动机转动时欧姆定律不适用，并忽略温度对电阻的影响，试解答下列问题．（1）当单刀双掷开关S1、S2合上时可实现电动机的反转．（2）当电动机正常工作时，电动机消耗的电功率为W．（3）求电动机的电阻及正常工作时的输出功率．
