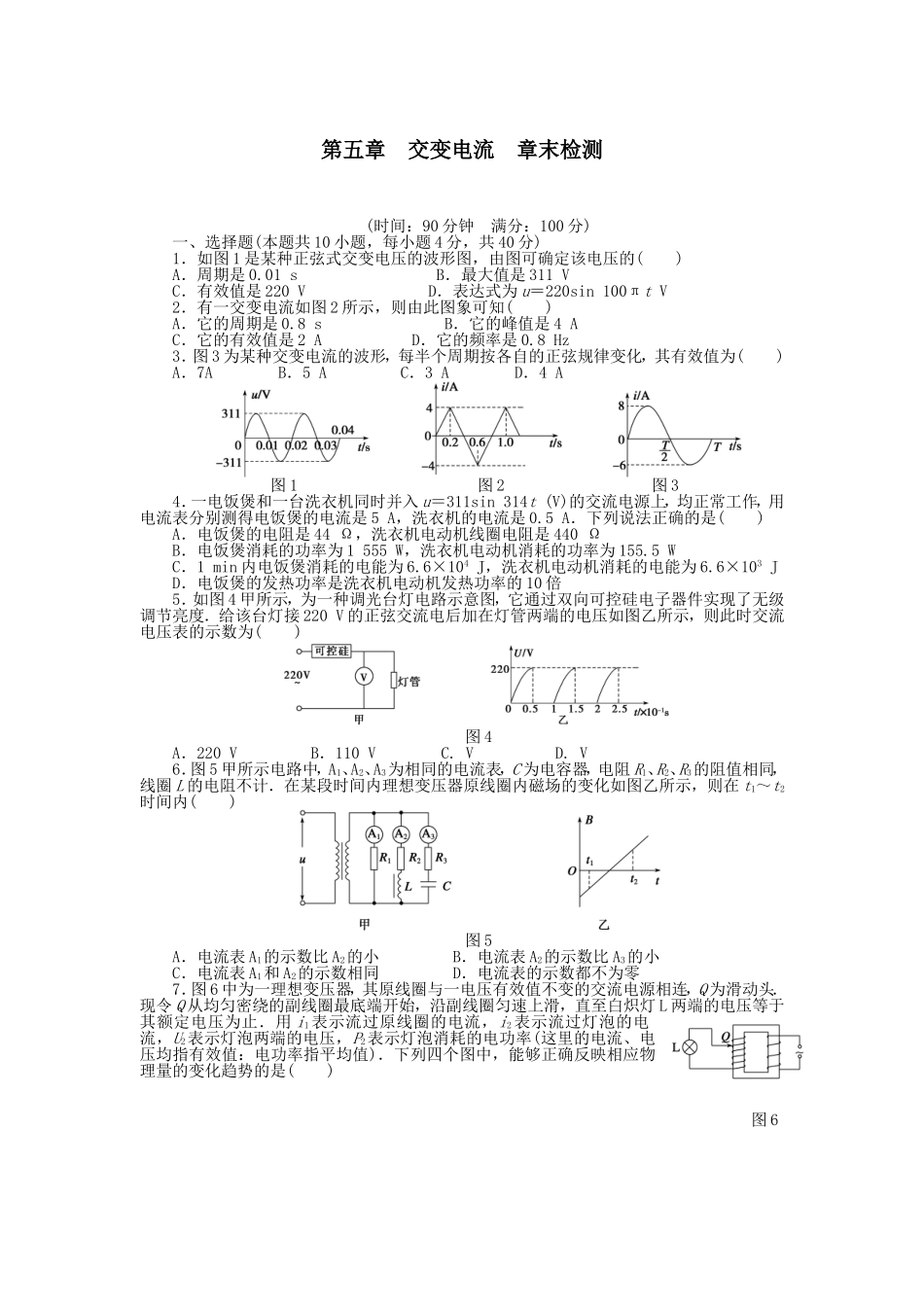

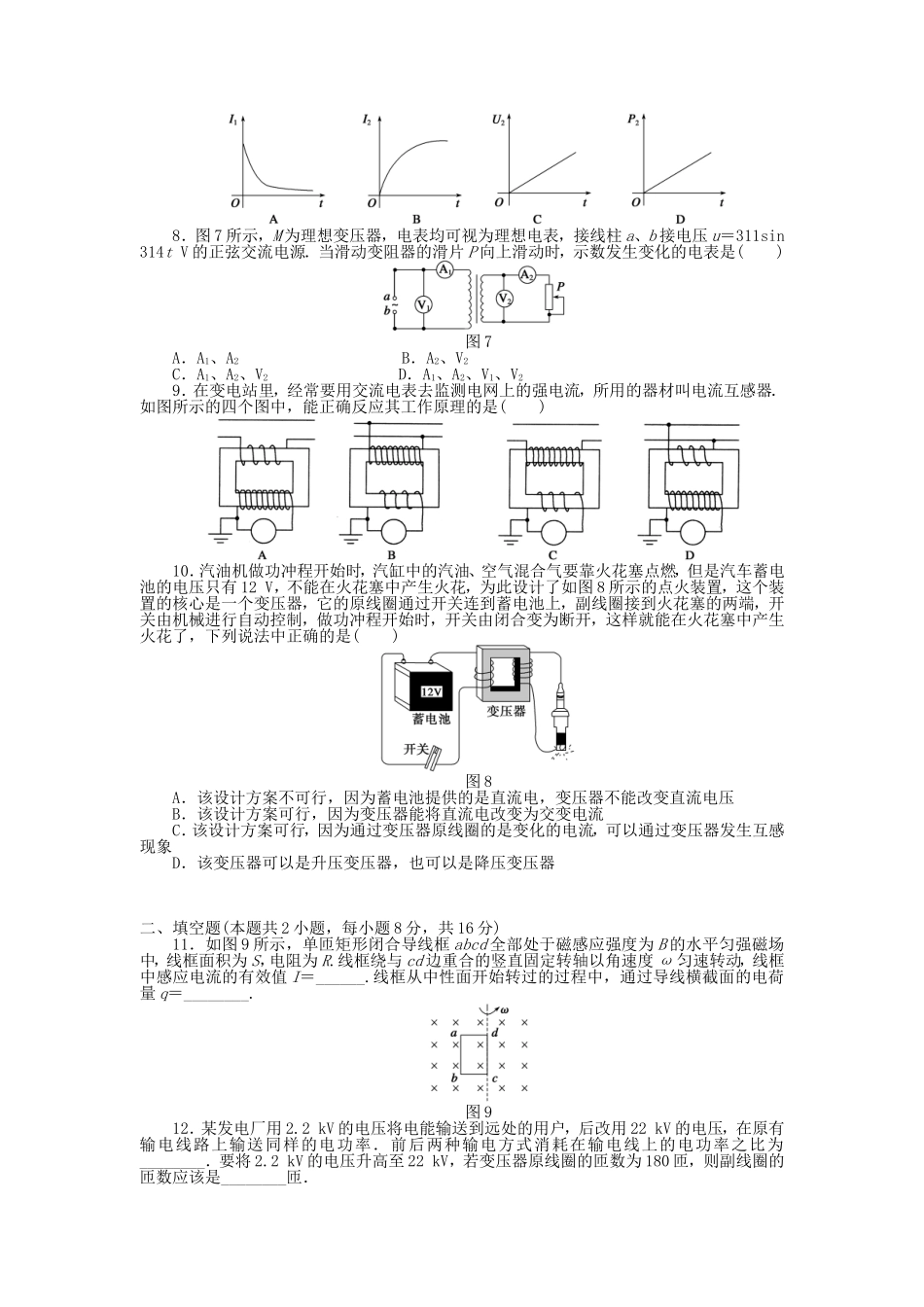

第五章交变电流章末检测(时间：90分钟满分：100分)一、选择题(本题共10小题，每小题4分，共40分)1．如图1是某种正弦式交变电压的波形图，由图可确定该电压的()A．周期是0.01sB．最大值是311VC．有效值是220VD．表达式为u＝220sin100πtV2．有一交变电流如图2所示，则由此图象可知()A．它的周期是0.8sB．它的峰值是4AC．它的有效值是2AD．它的频率是0.8Hz3．图3为某种交变电流的波形，每半个周期按各自的正弦规律变化，其有效值为()A．7AB．5AC．3AD．4A图1图2图34．一电饭煲和一台洗衣机同时并入u＝311sin314t(V)的交流电源上，均正常工作，用电流表分别测得电饭煲的电流是5A，洗衣机的电流是0.5A．下列说法正确的是()A．电饭煲的电阻是44Ω，洗衣机电动机线圈电阻是440ΩB．电饭煲消耗的功率为1555W，洗衣机电动机消耗的功率为155.5WC．1min内电饭煲消耗的电能为6.6×104J，洗衣机电动机消耗的电能为6.6×103JD．电饭煲的发热功率是洗衣机电动机发热功率的10倍5．如图4甲所示，为一种调光台灯电路示意图，它通过双向可控硅电子器件实现了无级调节亮度．给该台灯接220V的正弦交流电后加在灯管两端的电压如图乙所示，则此时交流电压表的示数为()图4A．220VB．110VC.VD.V6．图5甲所示电路中，A1、A2、A3为相同的电流表，C为电容器，电阻R1、R2、R3的阻值相同，线圈L的电阻不计．在某段时间内理想变压器原线圈内磁场的变化如图乙所示，则在t1～t2时间内()图5A．电流表A1的示数比A2的小B．电流表A2的示数比A3的小C．电流表A1和A2的示数相同D．电流表的示数都不为零7．图6中为一理想变压器，其原线圈与一电压有效值不变的交流电源相连，Q为滑动头．现令Q从均匀密绕的副线圈最底端开始，沿副线圈匀速上滑，直至白炽灯L两端的电压等于其额定电压为止．用i1表示流过原线圈的电流，i2表示流过灯泡的电流，U2表示灯泡两端的电压，P2表示灯泡消耗的电功率(这里的电流、电压均指有效值：电功率指平均值)．下列四个图中，能够正确反映相应物理量的变化趋势的是()图68．图7所示，M为理想变压器，电表均可视为理想电表，接线柱a、b接电压u＝311sin314tV的正弦交流电源．当滑动变阻器的滑片P向上滑动时，示数发生变化的电表是()图7A．A1、A2B．A2、V2C．A1、A2、V2D．A1、A2、V1、V29．在变电站里，经常要用交流电表去监测电网上的强电流，所用的器材叫电流互感器．如图所示的四个图中，能正确反应其工作原理的是()10．汽油机做功冲程开始时，汽缸中的汽油、空气混合气要靠火花塞点燃，但是汽车蓄电池的电压只有12V，不能在火花塞中产生火花，为此设计了如图8所示的点火装置，这个装置的核心是一个变压器，它的原线圈通过开关连到蓄电池上，副线圈接到火花塞的两端，开关由机械进行自动控制，做功冲程开始时，开关由闭合变为断开，这样就能在火花塞中产生火花了，下列说法中正确的是()图8A．该设计方案不可行，因为蓄电池提供的是直流电，变压器不能改变直流电压B．该设计方案可行，因为变压器能将直流电改变为交变电流C．该设计方案可行，因为通过变压器原线圈的是变化的电流，可以通过变压器发生互感现象D．该变压器可以是升压变压器，也可以是降压变压器二、填空题(本题共2小题，每小题8分，共16分)11．如图9所示，单匝矩形闭合导线框abcd全部处于磁感应强度为B的水平匀强磁场中，线框面积为S，电阻为R.线框绕与cd边重合的竖直固定转轴以角速度ω匀速转动，线框中感应电流的有效值I＝______.线框从中性面开始转过的过程中，通过导线横截面的电荷量q＝________.图912．某发电厂用2.2kV的电压将电能输送到远处的用户，后改用22kV的电压，在原有输电线路上输送同样的电功率．前后两种输电方式消耗在输电线上的电功率之比为________．要将2.2kV的电压升高至22kV，若变压器原线圈的匝数为180匝，则副线圈的匝数应该是________匝．三、计算题(本题共4小题，共44分)13．(10分)如图10所示，一个小型旋转电枢式交流发电机，其矩形线圈的长度为l1，宽度为l2，共有n匝，总电阻为r，与线圈两端相接触的集流环上接有一个阻值为R的定值电阻，线圈以角速度ω在磁感应强度为B的匀强磁场中绕与磁场方向垂直的对称...
