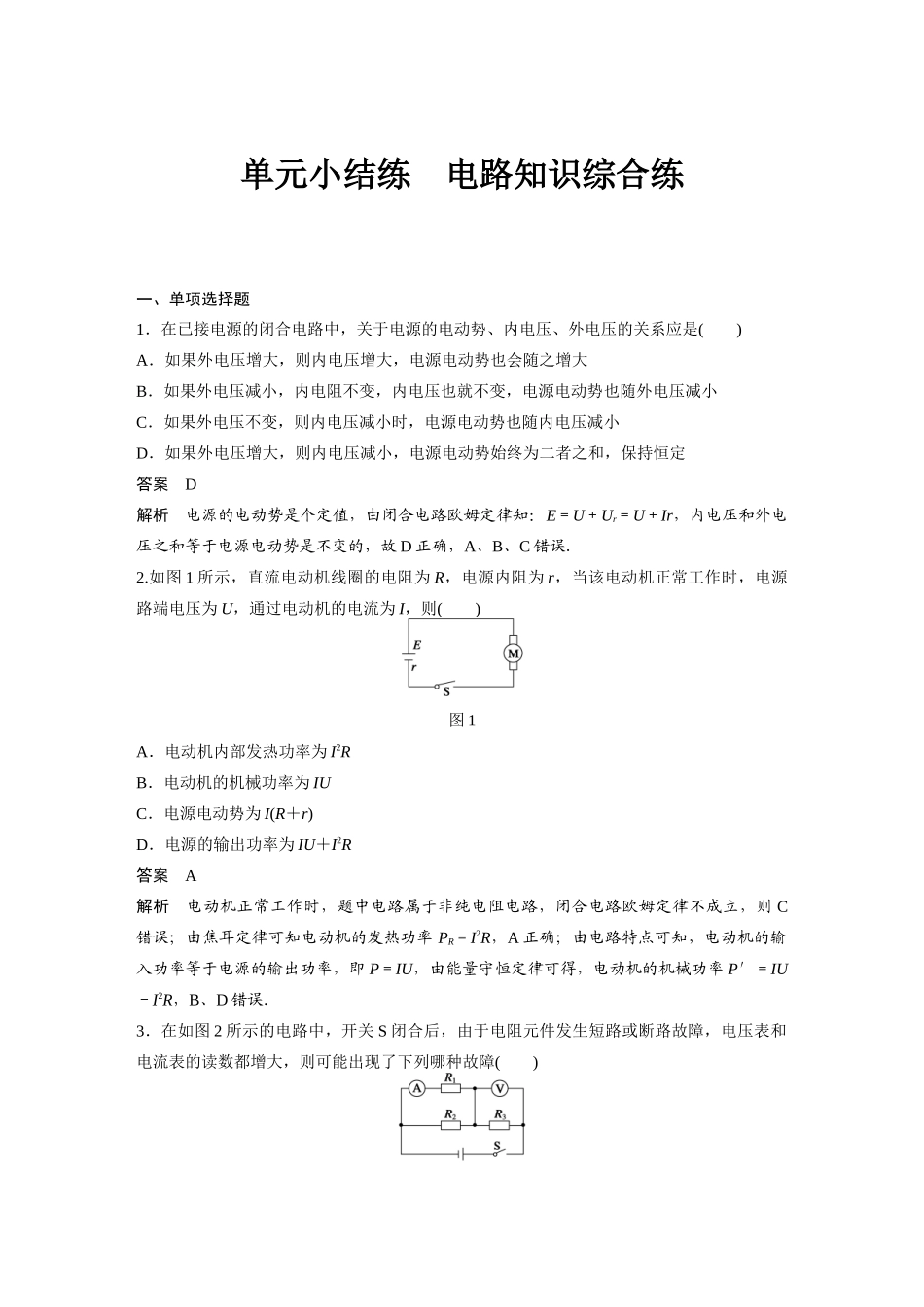

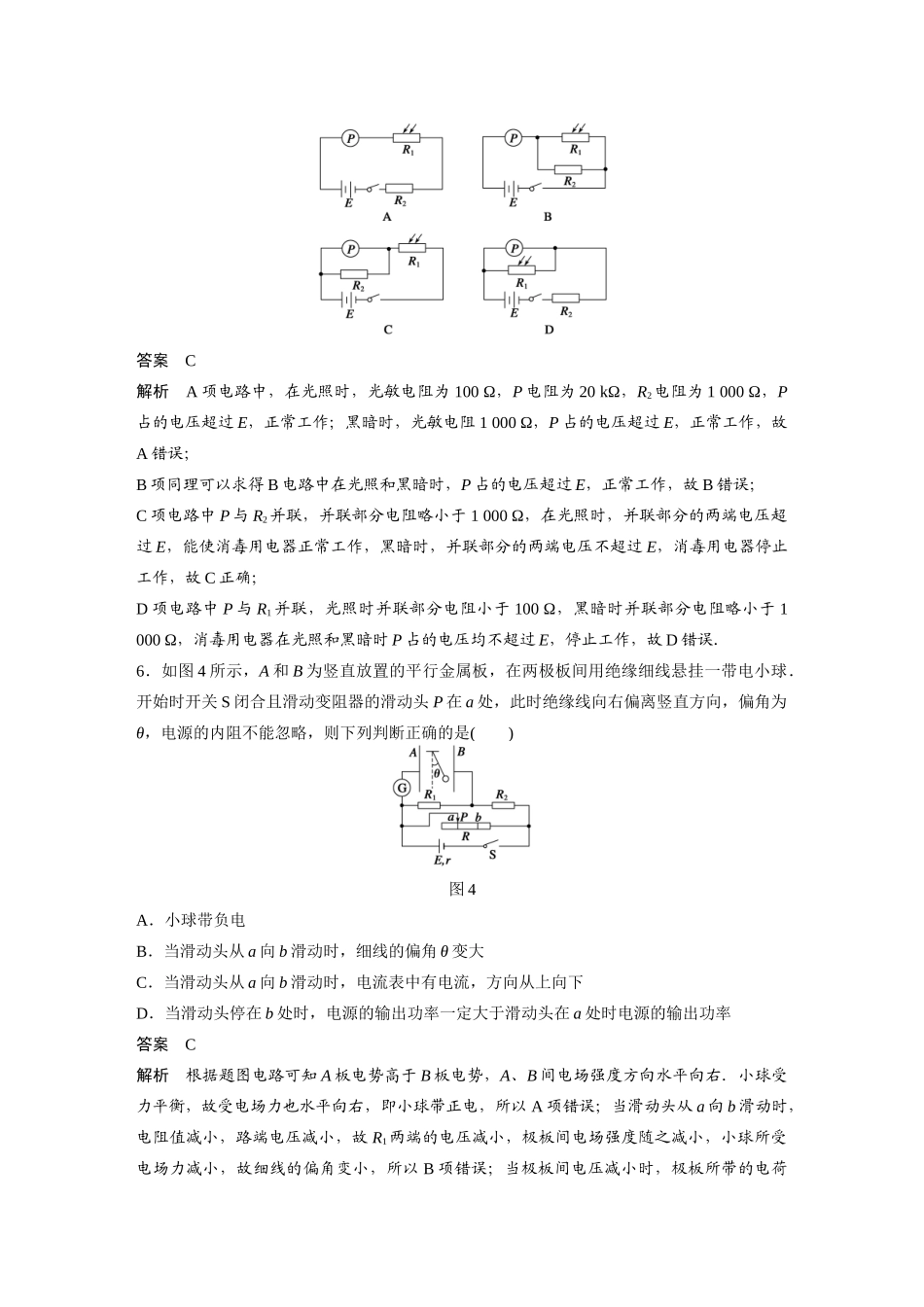

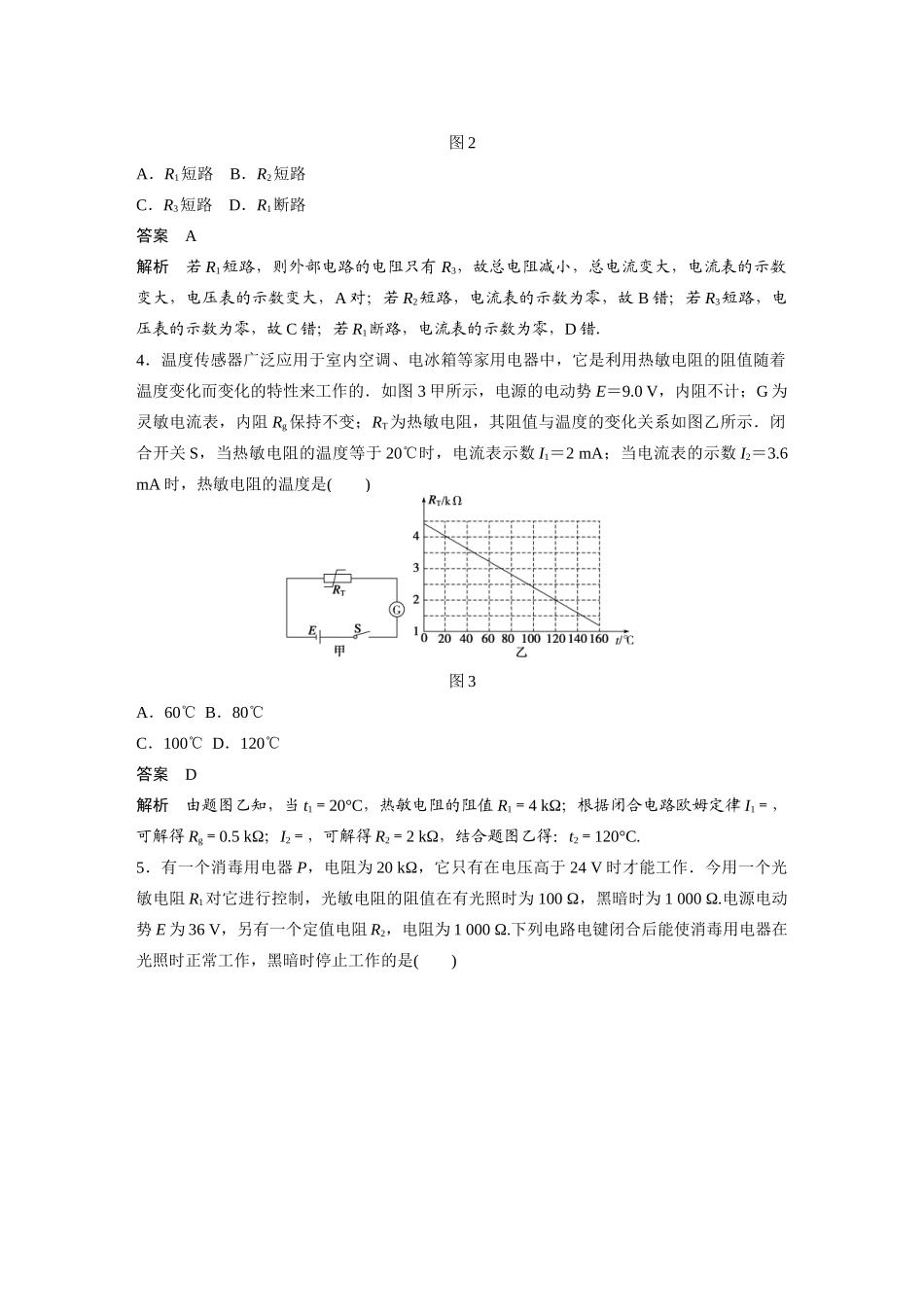

单元小结练电路知识综合练一、单项选择题1．在已接电源的闭合电路中，关于电源的电动势、内电压、外电压的关系应是()A．如果外电压增大，则内电压增大，电源电动势也会随之增大B．如果外电压减小，内电阻不变，内电压也就不变，电源电动势也随外电压减小C．如果外电压不变，则内电压减小时，电源电动势也随内电压减小D．如果外电压增大，则内电压减小，电源电动势始终为二者之和，保持恒定答案D解析电源的电动势是个定值，由闭合电路欧姆定律知：E＝U＋Ur＝U＋Ir，内电压和外电压之和等于电源电动势是不变的，故D正确，A、B、C错误．2.如图1所示，直流电动机线圈的电阻为R，电源内阻为r，当该电动机正常工作时，电源路端电压为U，通过电动机的电流为I，则()图1A．电动机内部发热功率为I2RB．电动机的机械功率为IUC．电源电动势为I(R＋r)D．电源的输出功率为IU＋I2R答案A解析电动机正常工作时，题中电路属于非纯电阻电路，闭合电路欧姆定律不成立，则C错误；由焦耳定律可知电动机的发热功率PR＝I2R，A正确；由电路特点可知，电动机的输入功率等于电源的输出功率，即P＝IU，由能量守恒定律可得，电动机的机械功率P′＝IU－I2R，B、D错误．3．在如图2所示的电路中，开关S闭合后，由于电阻元件发生短路或断路故障，电压表和电流表的读数都增大，则可能出现了下列哪种故障()图2A．R1短路B．R2短路C．R3短路D．R1断路答案A解析若R1短路，则外部电路的电阻只有R3，故总电阻减小，总电流变大，电流表的示数变大，电压表的示数变大，A对；若R2短路，电流表的示数为零，故B错；若R3短路，电压表的示数为零，故C错；若R1断路，电流表的示数为零，D错．4．温度传感器广泛应用于室内空调、电冰箱等家用电器中，它是利用热敏电阻的阻值随着温度变化而变化的特性来工作的．如图3甲所示，电源的电动势E＝9.0V，内阻不计；G为灵敏电流表，内阻Rg保持不变；RT为热敏电阻，其阻值与温度的变化关系如图乙所示．闭合开关S，当热敏电阻的温度等于20℃时，电流表示数I1＝2mA；当电流表的示数I2＝3.6mA时，热敏电阻的温度是()图3A．60℃B．80℃C．100℃D．120℃答案D解析由题图乙知，当t1＝20°C，热敏电阻的阻值R1＝4kΩ；根据闭合电路欧姆定律I1＝，可解得Rg＝0.5kΩ；I2＝，可解得R2＝2kΩ，结合题图乙得：t2＝120°C.5．有一个消毒用电器P，电阻为20kΩ，它只有在电压高于24V时才能工作．今用一个光敏电阻R1对它进行控制，光敏电阻的阻值在有光照时为100Ω，黑暗时为1000Ω.电源电动势E为36V，另有一个定值电阻R2，电阻为1000Ω.下列电路电键闭合后能使消毒用电器在光照时正常工作，黑暗时停止工作的是()答案C解析A项电路中，在光照时，光敏电阻为100Ω，P电阻为20kΩ，R2电阻为1000Ω，P占的电压超过E，正常工作；黑暗时，光敏电阻1000Ω，P占的电压超过E，正常工作，故A错误；B项同理可以求得B电路中在光照和黑暗时，P占的电压超过E，正常工作，故B错误；C项电路中P与R2并联，并联部分电阻略小于1000Ω，在光照时，并联部分的两端电压超过E，能使消毒用电器正常工作，黑暗时，并联部分的两端电压不超过E，消毒用电器停止工作，故C正确；D项电路中P与R1并联，光照时并联部分电阻小于100Ω，黑暗时并联部分电阻略小于1000Ω，消毒用电器在光照和黑暗时P占的电压均不超过E，停止工作，故D错误．6．如图4所示，A和B为竖直放置的平行金属板，在两极板间用绝缘细线悬挂一带电小球．开始时开关S闭合且滑动变阻器的滑动头P在a处，此时绝缘线向右偏离竖直方向，偏角为θ，电源的内阻不能忽略，则下列判断正确的是()图4A．小球带负电B．当滑动头从a向b滑动时，细线的偏角θ变大C．当滑动头从a向b滑动时，电流表中有电流，方向从上向下D．当滑动头停在b处时，电源的输出功率一定大于滑动头在a处时电源的输出功率答案C解析根据题图电路可知A板电势高于B板电势，A、B间电场强度方向水平向右．小球受力平衡，故受电场力也水平向右，即小球带正电，所以A项错误；当滑动头从a向b滑动时，电阻值减小，路端电压减小，故R1两端的电压减小，极板间电场强度随之减小，小球所受电场力减小，故细线的偏角变小，所以B项错误；...
