第25讲带传动概述VIP免费

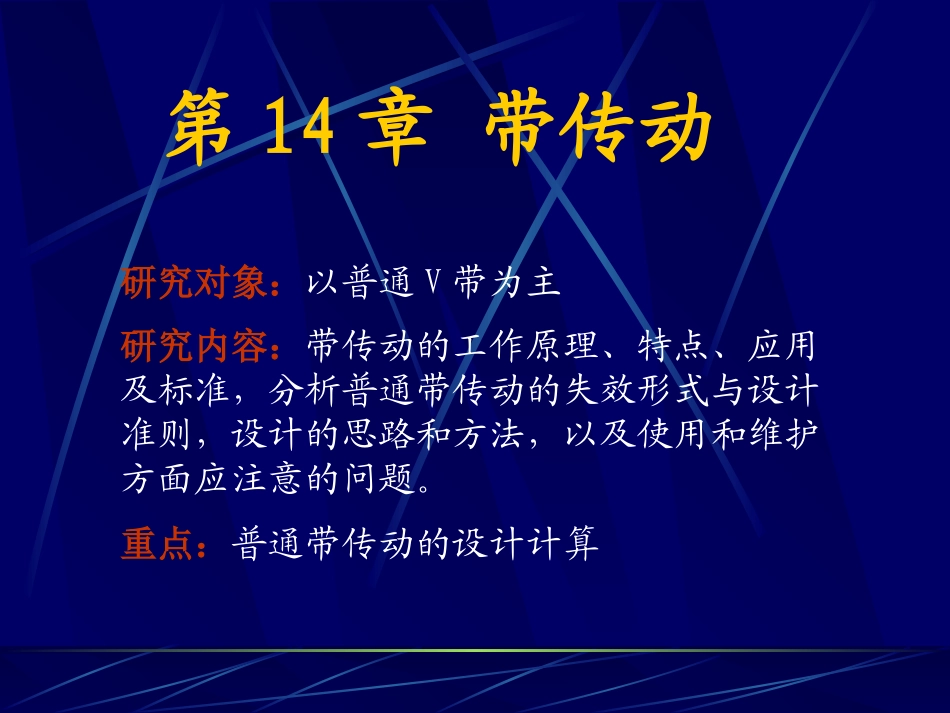

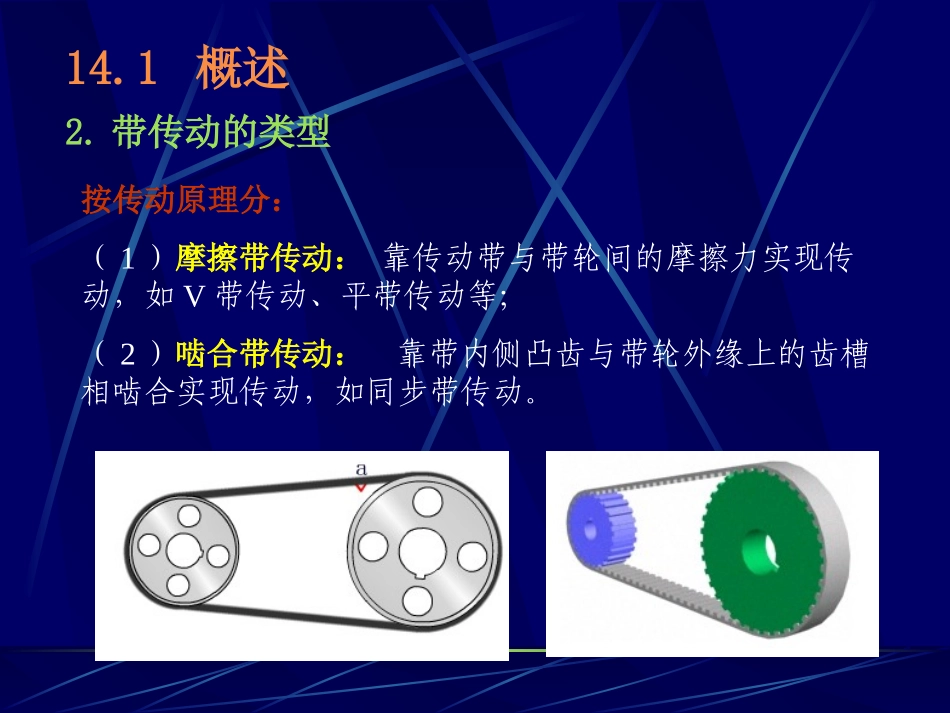

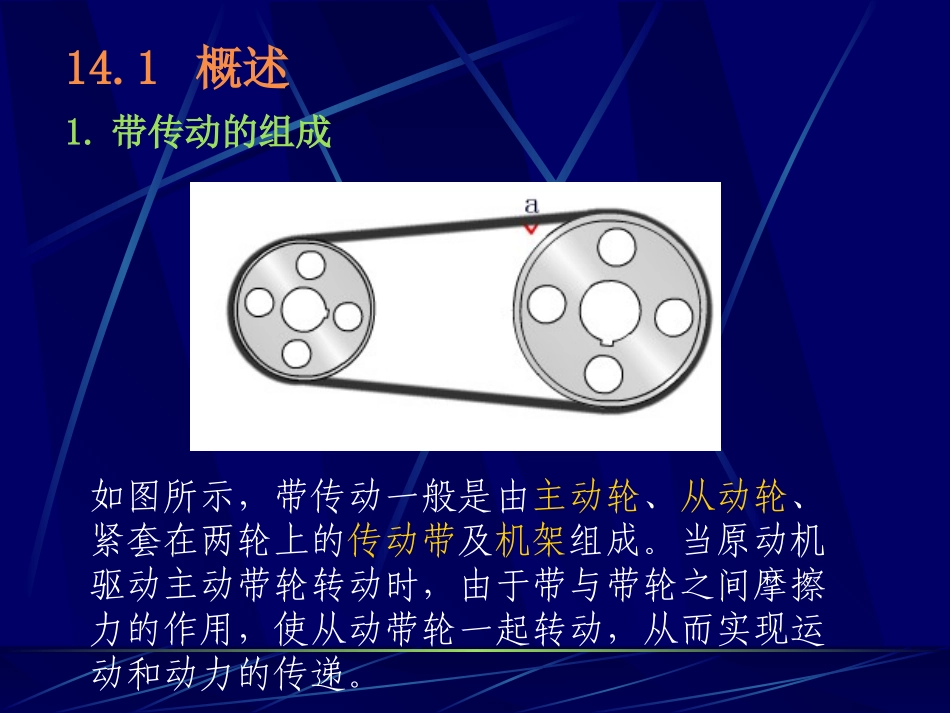

第14章带传动研究对象：以普通V带为主研究内容：带传动的工作原理、特点、应用及标准，分析普通带传动的失效形式与设计准则，设计的思路和方法，以及使用和维护方面应注意的问题。重点：普通带传动的设计计算14.1概述如图所示，带传动一般是由主动轮、从动轮、紧套在两轮上的传动带及机架组成。当原动机驱动主动带轮转动时，由于带与带轮之间摩擦力的作用，使从动带轮一起转动，从而实现运动和动力的传递。1.带传动的组成14.1概述2.带传动的类型按传动原理分：（1）摩擦带传动：靠传动带与带轮间的摩擦力实现传动，如V带传动、平带传动等；（2）啮合带传动：靠带内侧凸齿与带轮外缘上的齿槽相啮合实现传动，如同步带传动。按传动带的截面形状分（1）平带：平带的截面形状为矩形，内表面为工作面。14.1概述2.带传动的类型（2）V带：截面形状为梯形，两侧面为工作表面。（4）圆形带：横截面为圆形。只用于小功率传动。（5）齿形带（同步带）：（6）齿孔带：（3）多楔带：它是在平带基体上由多根V带组成的传动带。可传递很大的功率。按传动带的截面形状分14.1概述2.带传动的类型按用途分（1）传动带传递动力用（2）输送带输送物品用。14.1概述2.带传动的类型本章仅讨论传动带。3.带传动的特点能吸收振动，缓和冲击,传动平稳，噪音小；过载时，带会在带轮上打滑，防止其他机件损坏，起到过载保护作用；结构简单，制造、安装和维护方便，成本低；带与带轮之间存在一定的弹性滑动，故不能保证恒定的传动比，传动精度和传动效率低；由于带工作时需要张紧，带对带轮轴有很大的压轴力；带传动装置外廓尺寸大，结构不够紧凑；带的寿命较短，需要经常更换；不适用于高温、易燃及有腐蚀介质的场合。14.1概述4.带传动的应用摩擦带传动适用于要求传动平稳、传动比要求不准确、中小功率的远距离传动。14.1概述14.2普通V带和V带轮V带有普通V带、窄V带、宽V带、汽车V带、大楔角V带等。其中以普通V带和窄V带应用较广。1.V带的规格标准普通V带已标准化，按截面尺寸从小到大可分为Y、Z、A、B、C、D、E七种型号。标准V带都制成无接头的环形带，其横截面结构如图所示。抗拉体的结构形式有帘布结构和绳芯结构。带绕在带轮上时产生弯曲，外层受拉伸长，内层受压缩短，内外层之间必有一长度不变的中性层，其宽度bp称为节宽。V带轮上与bp相应的带轮直径dd称为基准直径。与带轮基准直径相应的带的周线长度称为基准长度，用Ld表示。两带轮轴线间的距离a称为中心距，带与带轮接触弧所对应的中心角称为包角。122.V带带轮的结构设计14.2普通V带和V带轮设计要求：质量小且质量分布均匀；足够的承载能力；良好的结构工艺性；轮槽工作面要精细加工，以减少带的磨损；各槽的尺寸和角度应保持一定的精度，以使载荷分布较为均匀等。结构设计:带轮由轮缘、腹板（轮辐）和轮毂三部分组成。轮缘是带轮的工作部分，制有梯形轮槽。轮毂是带轮与轴的联接部分，轮缘与轮毂则用轮辐（腹板）联接成一整体。V带轮按腹板结构的不同分为以下几种型式：实心带轮、腹板带轮、孔板带轮、轮辐带轮。直径较小时可采用实心式；中等直径带轮采用腹板式；直径大于350mm时可采用轮辐式。轮毂与轮辐尺寸按经验公式计算，轮缘尺寸见表14-2-3。14.2普通V带和V带轮14.2普通V带和V带轮3.V带带轮材料选择带轮的材料：带轮的材料主要采用铸铁，常用材料的牌号为HT150或HT200,允许的最大圆周速度为25m/s；转速较高时宜采用铸钢（或用钢板冲压后焊接而成）；小功率时可用铸铝或塑料。14.3带传动的工作能力分析1.带传动的受力分析把一根或多根环形V带张紧套装在主动轮1和从动轮2上，使带与带轮的接触面间产生压力。工作时，靠带与带轮间的摩擦力传递运动与动力。在一定的条件下，摩擦力有一极限值，如果工作阻力超过了摩擦力的极限值，带将在带轮面上打滑，带传动将不能正常工作。为保证带传动正常工作，传动带必须以一定的张紧力套在带轮上。当传动带静止时，带两边承受相等的拉力，称为初拉力F0。当传动带传动时，由于带与带轮接触面之间摩擦力的作用，带两边的拉力不再相等，如图所示。一边被拉紧，拉力由F0增大到F1，称为紧边；一边被放松，拉力由F0...
