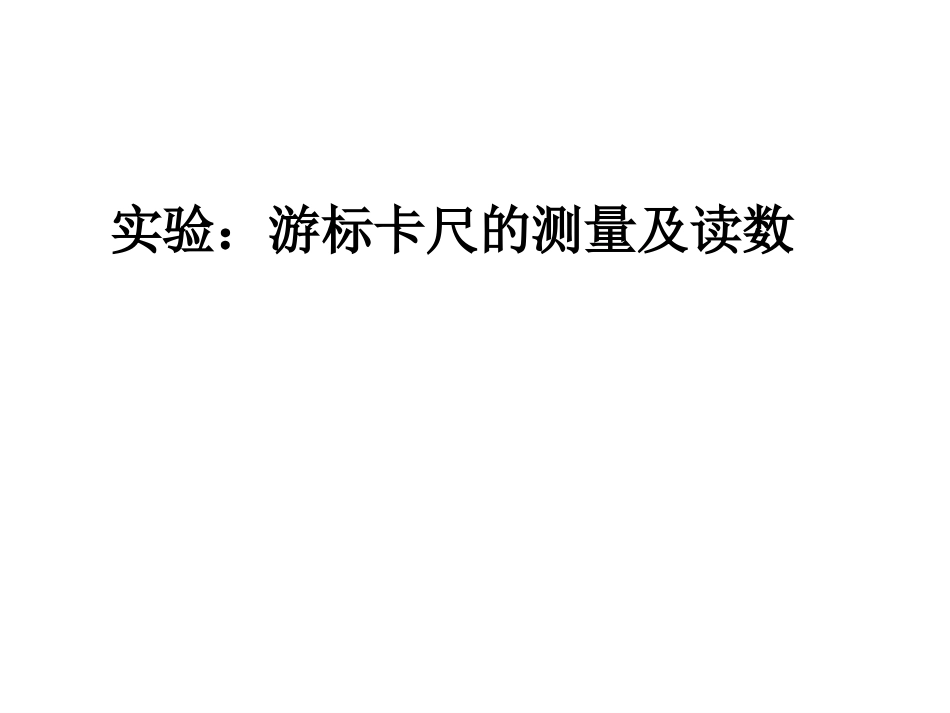

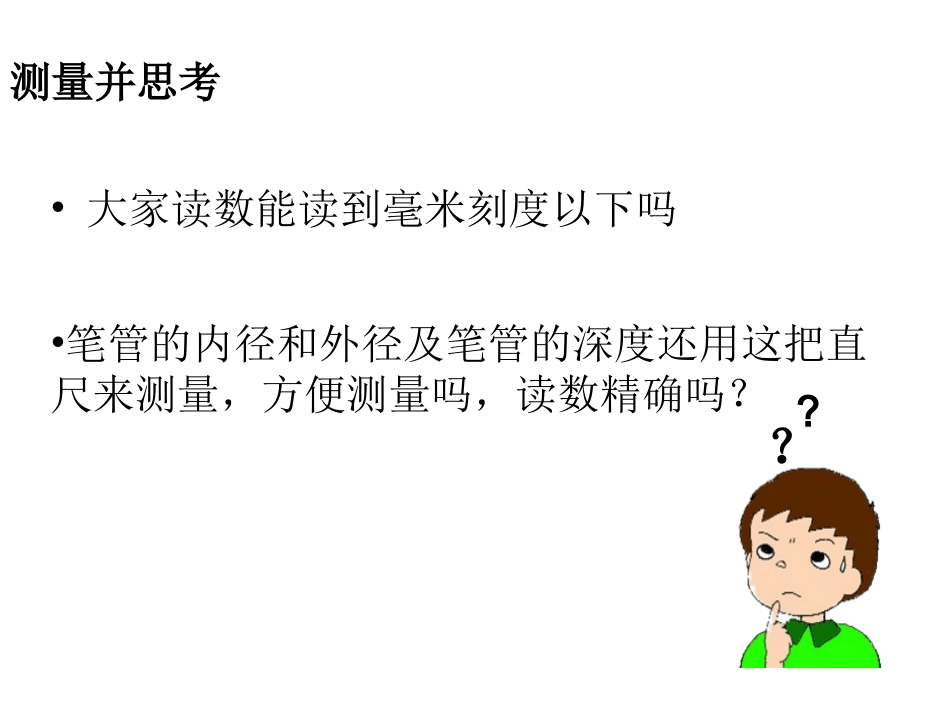

实验：游标卡尺的测量及读数在初中大家已经学习过长度的测量，现在若让我们用直尺来测量一只笔的长度对大家来说是soeasy了•请同学们用毫米刻度尺测量自己的笔的长度，并读出数值。（单位：mm）测量并思考•大家读数能读到毫米刻度以下吗?？•笔管的内径和外径及笔管的深度还用这把直尺来测量，方便测量吗，读数精确吗？内测量爪紧固螺钉外测量爪游标尺深度尺主尺游标卡尺的构造•新的测量工具——游标卡尺051001请同学们观察10分度的游标卡尺说出主尺和游标尺的刻度数的区别10分度游标卡尺测量值：20mm+6×0.1mm=20.6mm01234010被测长度被测长度+6×0.9mm=26mm故：被测长度=26mm－6×0.9mm=20mm+6mm－6×0.9mm[思考]：当被测量的物体厚度为0.1mm时，游标上的哪一根刻度线与主尺上刻度线相对齐呢？发散思维：若被测量的物体厚度为0.2mm，游标上的哪一根刻度线又与主尺上刻度线相对齐呢？精确度为0.1mm05100110分度游标卡尺读数规则测量值=主尺整毫米数+N×0.1mm主尺01234N指游标上第几根线（不包含0刻度线）与主尺对齐0主尺读数：4mm游标尺读数：3×0.1mm=0.3mm精确度读数练习1主尺读数：100mm游标尺读数：4×0.1mm=0.4mm测量值=100mm+4×0.1mm=100.4mm读数练习2测量值：14mm+6×0.1mm=14.6mm0123401001020012320分度游标卡尺观察20分度和50分度的游标卡尺的主尺刻度与游标刻度的区别，思考它们的精确度是多少？又如何来读数呢？精确度为0.05读数练习3主尺读数：40mm游标尺读数：9×0.05mm=0.45mm测量值=40mm+9×0.05mm=40.45mm一同学用游标卡尺测一根金属管的深度时，游标卡尺上的游标尺和主尺的相对位置如图甲所示，则这根金属管的深度是cm；．1.0551cm2cm3cm01020主尺游标尺图甲读数练习4交流思考【答案】50分度的游标卡尺测量的结果可以精确到0.02mm。当然是50分度的精确度要高。用50分度的游标卡尺测量的结果值精确到小数点后几位？与10分度的卡尺相比哪个精度更高呢，为什么？(单位为mm)读数练习5主尺读数：3mm游标尺读数：22×0.02mm=0.44mm测量值=3mm+33×0.02mm=3.44mm螺旋测微器的使用1、螺旋测微器的构造：APFTGHKK’A、固定小砧P、可动小砧F、U型框架G、固定尺H、可动尺K、旋钮（又称微分筒）K′微调2、螺旋测微器的使用方法：课本上的螺旋测微器是外径千分尺，如图所示，a使用前应先检查零点，方法是缓缓转动保护旋钮K′，使测杆（要动小砧P）和测砧（固定小砧A）接触，到棘轮发出声音为止，此时可动尺（活动套筒）上的零刻线应当和固定套筒上的基准线（长横线）对正，否则有零误差，b左手持曲柄（U型框架），右手转动大旋钮K使测杆P与测砧A间距稍大于被测物，放入被测物，转动保护旋钮K′到夹住被测物，棘轮发出声音为止，c拨固定旋钮使测杆固定后读数。3、螺旋测微器使用注意事项：a．转动保护旋钮K′不可太快，否则由于惯性会使接触压力过大使被测物变形，造成测量误差，更不可直接转动大旋钮去使测杆夹住被测物，这样往往压力过大使测杆上的精密螺纹变形，损伤量具。b．被测物表面应光洁，不允许把测杆固定而将被测物强行卡入或拉出，那会划伤测杆和测砧的经过精密研磨的端面。c．轻拿轻放，防止掉落摔坏。d．用毕放回盒中，存放中测杆P和测砧A不要接触，长期不用，要涂油防锈。4、螺旋测微器的调零判断：0没有调零，读数偏大0545没有调零，读数偏小05450调零准确054504、螺旋测微器的读数原理：012固定刻度：每刻度为1毫米可动刻度每转1周，可动小砧就沿轴线直进（或退）0.5毫米，若旋转n个最小分度（包括估读分度），则l=0.01n毫米。45040可动刻度：50等分主尺上的0.5毫米，每等分为0.01毫米测量读数=固定刻度+半刻度+可动刻度（+估读位）半刻度5、螺旋测微器的读数方法：012固定刻度：2是否超过半刻度？是。可动刻度：46.045040读数L=固定刻度L=2+0.5+0.460=2.960mm+半刻度+可动刻度6、螺旋测微器的读数练习：01固定刻度：1是否超过半刻度？是。可动刻度：25.0253020读数L=固定刻度L=1+0.5+0.250=1.750mm+半刻度+可动刻度012固定刻度：2是否超过半刻度？否。可动刻度：34.4354030读数L=固定刻度L=2+0.0+0.344=2.344mm+半刻度+可动刻度6、螺旋测微器的读数练习...
