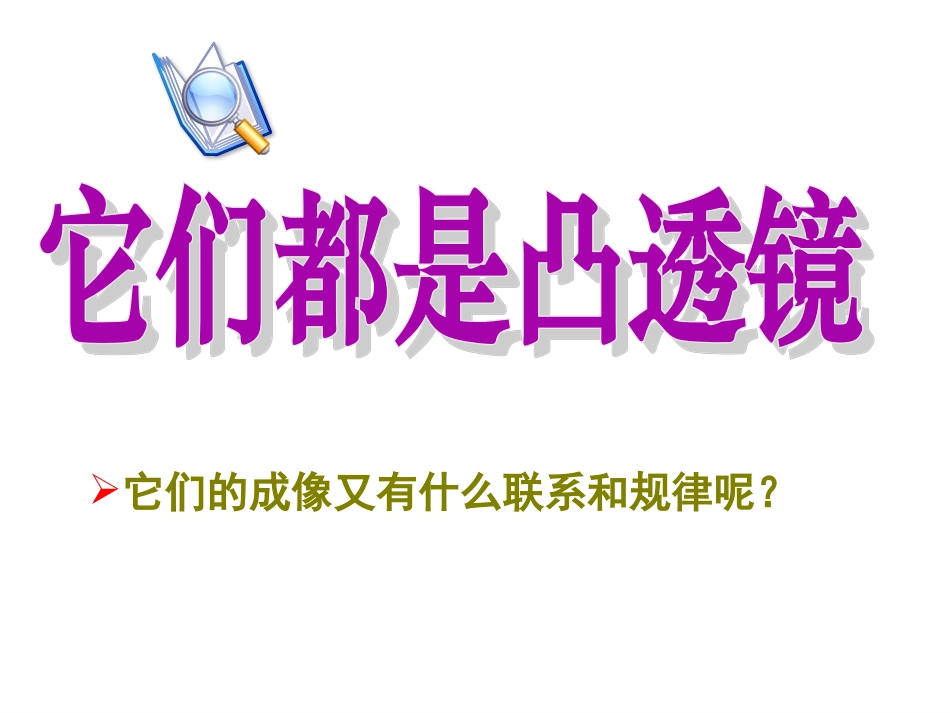

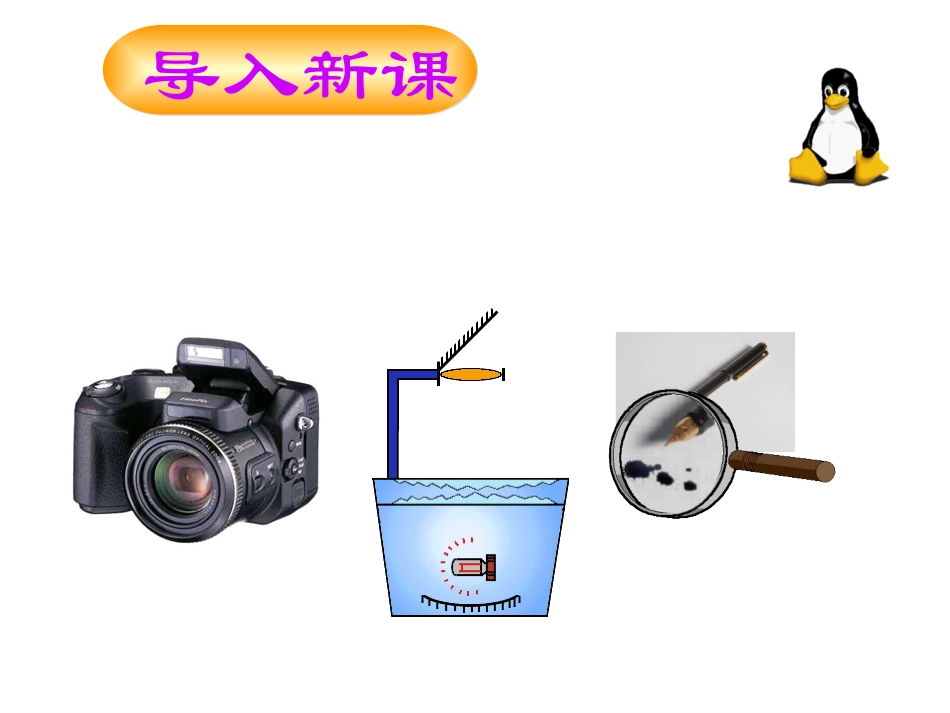

导入新课它们的成像又有什么联系和规律呢？放大镜能把书上的字放大！这有什么，放大镜还能把字缩小呢！1.知识与技能理解凸透镜的成像规律。2.过程与方法能在探究活动中，初步获得提出问题的能力。通过探究活动，体验科学探究的全过程和方法。学习从物理现象中归纳科学规律的方法。3.情感态度与价值观具有对科学的求知欲，乐于探索自然现象和日常生活中的物理学道理，勇于探究日常用品中的物理学原理。乐于参与观察、实验、制作等科学实践活动。教学目标设计实验用蜡烛做物体，研究烛焰所成的像。一块白色的硬纸板做光屏，承接烛焰在凸透镜中成的像。认识几个定义•1.物距：物体到透镜的距离，用字母u表示。•2.像距：像到透镜的距离，用字母v表示。猜想物距越小，像越大。物距越大，像越小。那么像的虚实、正倒怎么变化？烛焰中心凸透镜中心光屏中心三点应调整在同一高度！（目的是使烛焰的像成在光屏的中央。）1.记下凸透镜的焦距：f＝10厘米；2.在光具座上从左到右依次放好蜡烛、凸透镜、光屏。调节凸透镜和光屏的高度使它们的中心与烛焰的中心在同一高度；3.移动凸透镜位置，使物距分别为u＞2f；f＜u＜2f；u＜f再移动光屏找像，眼睛观察光屏上的像，直到最清晰为止；4.记下物距、像距和成像情况。进行实验凸透镜成像特点及应用u——物距v——像距f——焦距f=10cm放大镜正立虚像放大像、物同侧u2f应用举例像的性质像的大小像的位置物体位置像、物异侧f2f像、物异侧v=2f倒立实像探照灯u=fu=2f无像相等测量焦距分析1.像的虚实：凸透镜在什么条件下成实像？在什么条件下成虚像？2.像的大小：凸透镜在什么条件下成缩小的实像？在什么条件下成放大的实像？有没有缩小的虚像？3.像的正倒：凸透镜所成的像有没有正立的实像，有没有倒立的虚像？分析和进行实验，找出凸透镜成像的规律。查看上表的数据：凸透镜成放大的实像时，物距跟像距相比，哪个比较大？凸透镜成缩小的实像时，物距跟像距相比，哪个比较大？物距大于像距由此你可以得出什么结论？物体靠近凸透镜（物距变小），像变大，像距变大；物体远离凸透镜（物距变大），像变小，像距变小。物距小于像距可见，在凸透镜成像规律中有两个很重要的点，即：焦点F、二倍焦点2F。记忆口诀一倍焦距分虚实；二倍焦距分大小照相机原理投影仪原理放大镜原理1.探究凸透镜成像规律的实验器材有：____________________________________。上图中几个元件的名称为：A：________；B：________；C：________；D：________。刻度尺、蜡烛、凸透镜、光屏刻度尺光屏凸透镜烛焰巩固练习2.凸透镜的焦距是10cm，则：①当烛焰离凸透镜8cm时，在光屏上_____看到像，透过凸透镜能看到一个_____、_____、____像；②当烛焰离凸透镜30cm时，在光屏上会看到______、_____、____像；③当烛焰离凸透镜15cm时，在光屏上会看到______、_____、____像不会正立倒立放大虚实缩小倒立实放大3.小明给小亮照了一张全身像，小亮还想要一张半身像。那么小明应（）A.离小亮近一些且把相机的暗箱缩短B.离小亮远一些且把相机的暗箱缩短C.离小亮近一些且把相机的暗箱拉长D.离小亮远一些且把相机的暗箱拉长C4.2008年北京奥运会全面运用人脸识别系统（如图），人们进入场馆在距门口0.5一1.2m处时，安装在门上的人脸识别系统的摄像机就可以对其面部特征进行快速核对。由此判断，人脸识别系统的摄像机的镜头（）A.相当于凸透镜，焦距可能为0.5mB.相当于凸透镜，焦距可能为0.1mC.相当于凹透镜，焦距可能为0.5mD.相当于凹透镜，焦距可能为0.1mB放大镜倒立放大的实像照相机正立等大的虚像潜望镜正立放大的虚像幻灯机倒立缩小的实像5.用线把下列四种光学仪器与其对应的所成像的情况对应连接起来：FFBA6.按要求画出光路图：当物体AB在一倍焦距和二倍焦距之间时，画出AB在凸透镜中成的像。2F2F注：为凸透镜简笔画法。为凹透镜简笔画法。B′A′7.按要求画出光路图：当物体AB在一倍焦距之内时，画出AB在凸透镜中成的像。FFBB′A′A
