新人教版九年级物理第十五章第三节《串联和并联》课件VIP免费

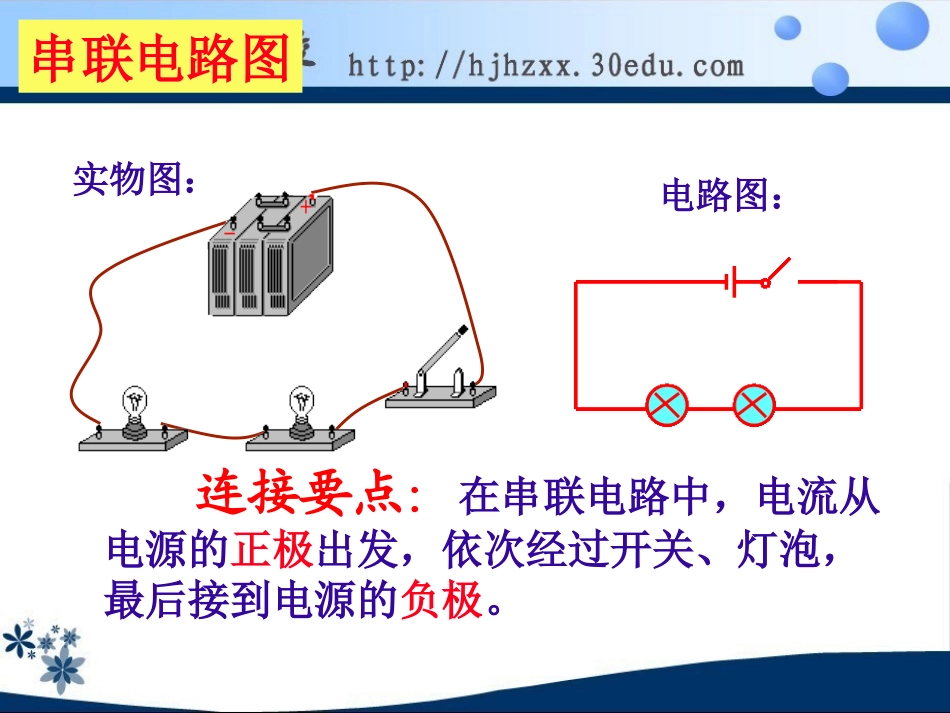

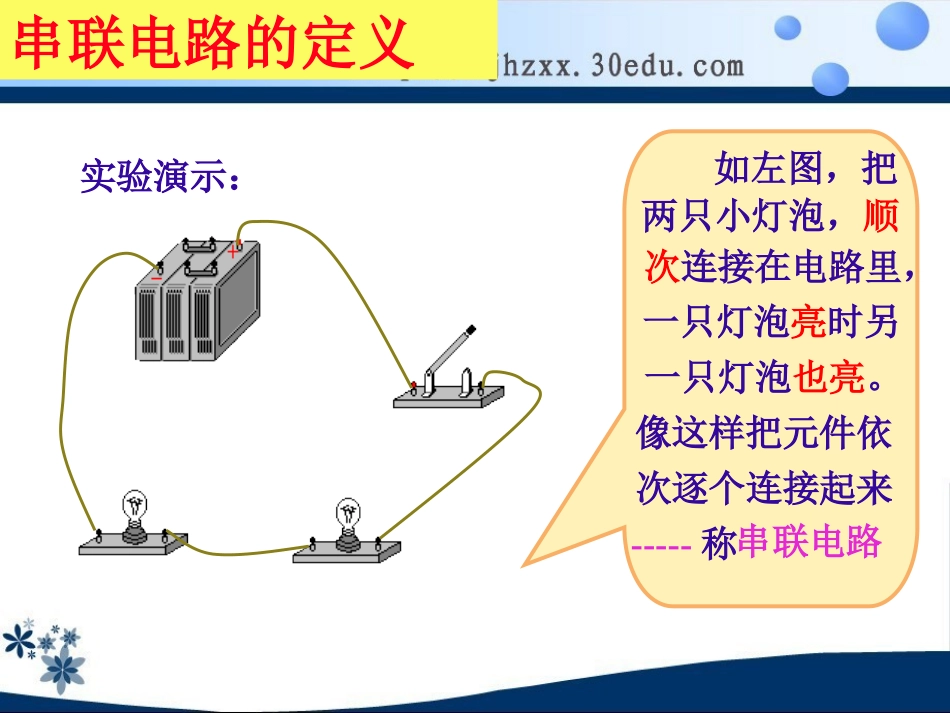

串联电路和并联电路串联电路的定义如左图，把两只小灯泡，顺次连接在电路里，一只灯泡亮时另一只灯泡也亮。像这样把元件依次逐个连接起来-----称实验演示：串联电路串联电路图连接要点：在串联电路中，电流从电源的正极出发，依次经过开关、灯泡，最后接到电源的负极。实物图：电路图：观察实验现象（1）观察1：当合上开关时，两个灯泡有什么变化？实验（1）结果两灯泡都亮观察实验现象（2）观察2：当调换开关S的位置时，两个灯泡有什么变化？观察实验现象（2）调换开关位置后，两灯都亮串联电路的特点1）电流只有一条路径；2）各元件不能独立工作；3）电路中只需要一个开关，且开关的位置对电路没有影响。[思考]串联电路知识结构方框图串联电路连接特点工作特点开关的控制特点依次逐个相连，无分支。各用电器工作有关联：任意一个用电器不工作，其他用电器均停止工作。一只开关可控制所有用电器工作，且与开关的位置无关。SS1S2L1L2如左图：把两只灯泡并列地接在电路中，像这样把元件并列地连接起来的电路，——称并联电路并联电路的定义实验演示：并联电路图连接要点：在并联电路中，先将L1与S1串联;L2与S2串联，然后将它们首端相接、尾端相连，最后从首端和尾端分别引出一个线接入电路。实物图：电路图：L1L2s1ss2SS1S2L1L2观察：当断开S2，合上S、S1时，灯泡L1、L2有什么变化？SS1S2L1L2观察实验现象SS1S2L1L2灯泡L1亮灯泡L2不亮实验结果SS1S2L1L2再观察：当断开开关S1，合上开关S、S2时，灯泡L1、L2的变化？观察实验L1L2s1ss2SS1S2L1L2灯泡L1不亮灯泡L2亮实验结果L1s2L2s1s并联电路的特点1）电流至少有两条路径。2）各元件可以独立工作。3）干路的开关控制整个电路所有用电器，支路的开关只控制所在支路用电器。[思考]并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器（包括跟用电器相连的开关）各自接在电路两点之间。某一条支路断开时，其他支路上的用电器照常工作。干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。1.如果电路中有两个灯,下列说法中正确的是:[]A.闭合开关S后,两灯同时亮的一定是串联.B.闭合开关S后,两灯同时亮的一定是并联.C.闭合开关S后,两灯同时亮的可能是并联,也可能是串联.D.条件不足,无法判定.C2、家中的电灯、电视机、电冰箱、洗衣机之间的连接方法[]A．都是串联的；B．有并联，也有串联的；C．都是并联的。3、有三只相同的灯泡组成的电路，如果其中一只灯泡突然熄灭，那么下面说法中正确的是[]A．如果电路是串联电路，另外两只灯泡一定正常发光；B．如果电路是并联电路，另外两只灯泡一定也熄灭；C．如果电路是串联电路，另外两只灯泡一定也熄灭。CC4、找出下面电路连接图中的错误和不足。甲[分析]乙[分析]丙[分析]L2L1L2L1L1L2乙：电路中L2没有接入电路中，造成L2部分断路。甲：电路为短路，电路虽有用电器但没有接入电路。丙：电路虽然连接对了，但由于导线交叉易造成混乱。5、如下图所示的电路叫电路,图中开关S1用来控制，开关S2用来控制，而开关S接在路中,它可以同时控制.在图中用铅笔标出电路中的电流方向.(开关都闭合后).干并联L1L2L1、L2L1s2L2s1s6、判断题（1）马路上的路灯看上去是排成一串串的，所以它们的连接方法是串联。（）（2）几个灯泡接入电路中，只要有一个灯泡不发光，则其他几个灯泡也一定不发光。（）（3）在并联电路的干路上接一开关就能控制所有支路上用电器的工作情况。（）（4）小彩色灯泡接成一串，通电后发光，拿起一只灯泡其余均同时熄灭，这些灯泡是串联的。（）这节课你学到了哪些知识？这节课你学到了哪些知识？有什么收获？有什么收获？想一想想一想串联电路知识结构方框图串联电路连接特点工作特点开关的控制特点依次逐个相连，无分支。各用电器工作有关联：任意一个用电器不工作，其他用电器均停止工作。一只开关可控制各用电器工作，且与开关的位置无关。并联电路知识结构方框图工作特点并联电路连接特点开关的控制特点各用电器（包括跟用电器相连的开关）各自接在电路两点之间。某一条支路断开时，其他支路上的用电器照常工作。干路上的开关可以控制所有用电器，而支路上的开关只能控所在支路上的用电器。
