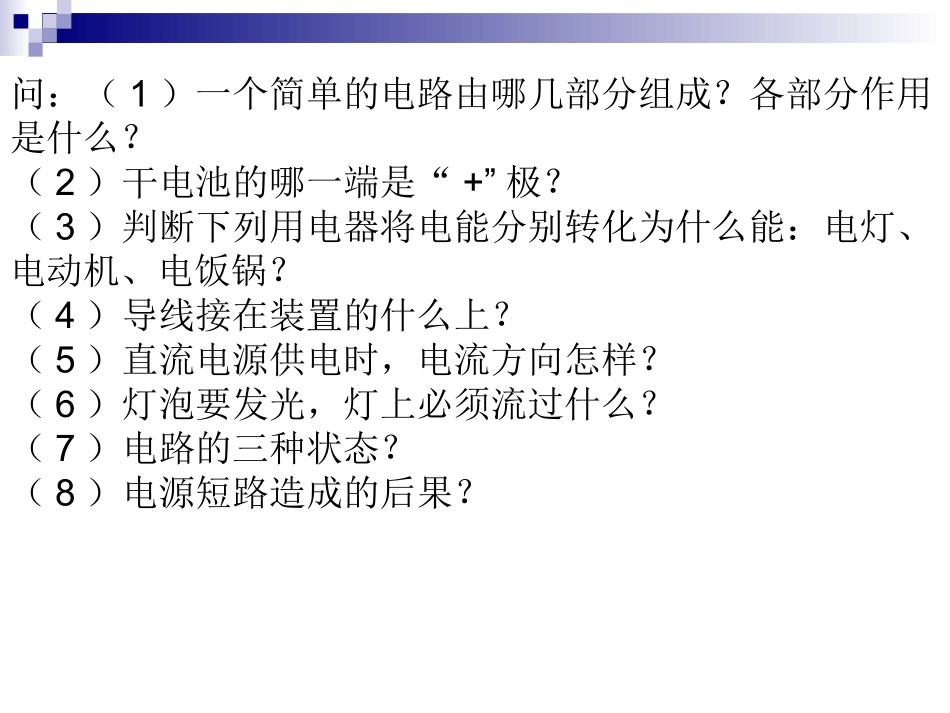

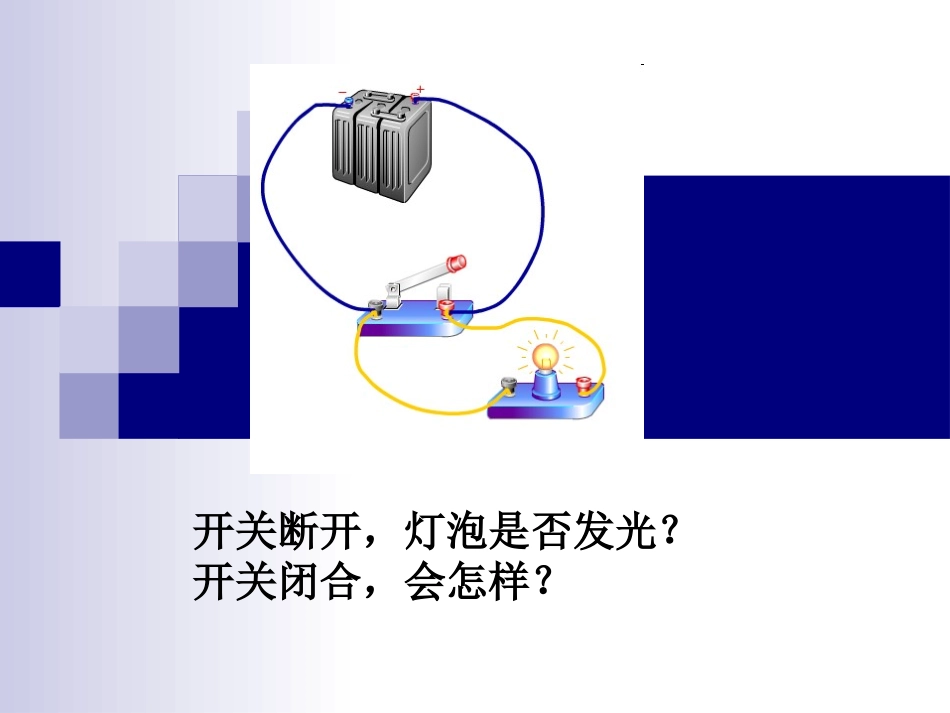

电路连接的基本方式电路连接的基本方式问：（1）一个简单的电路由哪几部分组成？各部分作用是什么？（2）干电池的哪一端是“+”极？（3）判断下列用电器将电能分别转化为什么能：电灯、电动机、电饭锅？（4）导线接在装置的什么上？（5）直流电源供电时，电流方向怎样？（6）灯泡要发光，灯上必须流过什么？（7）电路的三种状态？（8）电源短路造成的后果？开关断开，灯泡是否发光？开关闭合，会怎样？下列图中，开关断开时什么灯发光，开关闭合时呢？S1S2S3L1L2当S3断开、S1、S2闭合时，什么灯发光？当S1、S3闭合呢？当S1、S2、S3都闭合呢？把用电器逐逐个顺次个顺次连接起来的电路叫串联电路。把用电器并列并列连接起来的电路叫并联电路。并联电路中，一个接线柱上有两根或两根以上导线的接线柱叫分支点，电源两极到分支点间的电路叫干路，分支点之间的电路叫支路。串联电路中,取下一只正在发光的灯泡,另一只灯_________,说明串联电路中各用电器的工作_________.不亮不亮相互影响相互影响并联电路中,取下一只正在发光的灯泡,另一只灯_________,说明并联电路中各用电器__________.仍然亮仍然亮独立工作独立工作如果在电路中去掉如果在电路中去掉一只灯泡，是否会影一只灯泡，是否会影响其它灯的工作？响其它灯的工作？比一比比一比如果改变开关在串联电如果改变开关在串联电路中的位置，它的控制作用路中的位置，它的控制作用相同吗？相同吗？开灯关泡A位置B位置C位置断开闭合断开闭合断开闭合L1L2将两灯连成串联电路，把开关分别将两灯连成串联电路，把开关分别接入图中接入图中AA、、BB、、CC三个位置，将你三个位置，将你观察到的现象填入表格中观察到的现象填入表格中灭灭亮亮灭灭亮亮灭灭亮亮串联电路中开关控制________,改变开关的位置，控制作用_____.整个电路整个电路不变不变比一比如果改变开关在并联电如果改变开关在并联电路中的位置，它的控制作用路中的位置，它的控制作用相同吗？相同吗？将两灯连成并联电路，把开关分别将两灯连成并联电路，把开关分别接入图中接入图中AA、、BB、、CC三个位置，将你三个位置，将你观察到的现象填入表格中观察到的现象填入表格中开灯关泡A位置B位置C位置断开闭合断开闭合断开闭合L1L2开灯关泡A位置B位置C位置断开闭合断开闭合断开闭合L1L2灭灭灭灭亮亮亮亮灭灭亮亮亮亮灭灭亮亮亮亮亮亮亮亮并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干路和支路上的控制作用______.整个电路整个电路所在支路所在支路不同不同串联电路中开关控制_________.改变开关的位置，控制作用_____.整个电路整个电路不变不变并联电路中干路上的开关控制________,支路上的开关控制_________.开关在干路和支路上的控制作用______.整个电路整个电路所在支路所在支路不同不同串联电路中,取下一只正在发光的灯泡,另一只灯_____,说明串联电路中各用电器的工作________.并联电路中,取下一只正在发光的灯泡,另一只灯______,说明并联电路中各用电器__________.不亮不亮仍然亮仍然亮相互影响相互影响独立工作独立工作串联、并联电路的特点串联串联电路电路电流电流只有只有一条一条路径路径并联并联电路电路电流电流会有会有多条多条路径路径考考你请你判断教室里的日请你判断教室里的日光灯是如何连接的？为光灯是如何连接的？为什么？什么？教室里日光灯的连接方式教室里日光灯的连接方式家中的用电器是如家中的用电器是如何连接的？为什么？何连接的？为什么？考考你冰箱的压缩机和冷藏室的照冰箱的压缩机和冷藏室的照明灯之间是怎样连接的？明灯之间是怎样连接的？连接方式电路特征开关作用用电器之间关系串联电路电流有一个途径开关控制整条电路各用电器之间工作状态相同并联电路电流有多条途径开关在干路时，控制整个电路开关在支路时，控制局部电路.各用电器之间互不影响总结串联的例子：1、节日里的小彩灯．２、用电器和各自的开关．３、聪明的灯，声控开关和光控开关串联．并联的例子：1、教室里的灯并联2、马路上的路灯并联3、红绿灯并联４、家庭电路中：用电器与用电器并联，插座与插座并联，用电器与插座还是并联。５、电冰箱中的压缩机和电灯并联。６、卫生间里电灯和换气扇并联。７、抽油烟中的电灯和排气扇并联。
