北师大版第11章第五节《电压》课件VIP免费

北师大版第11章第五节《电压》课件_第1页
1/32
北师大版第11章第五节《电压》课件_第2页
2/32
北师大版第11章第五节《电压》课件_第3页
3/32

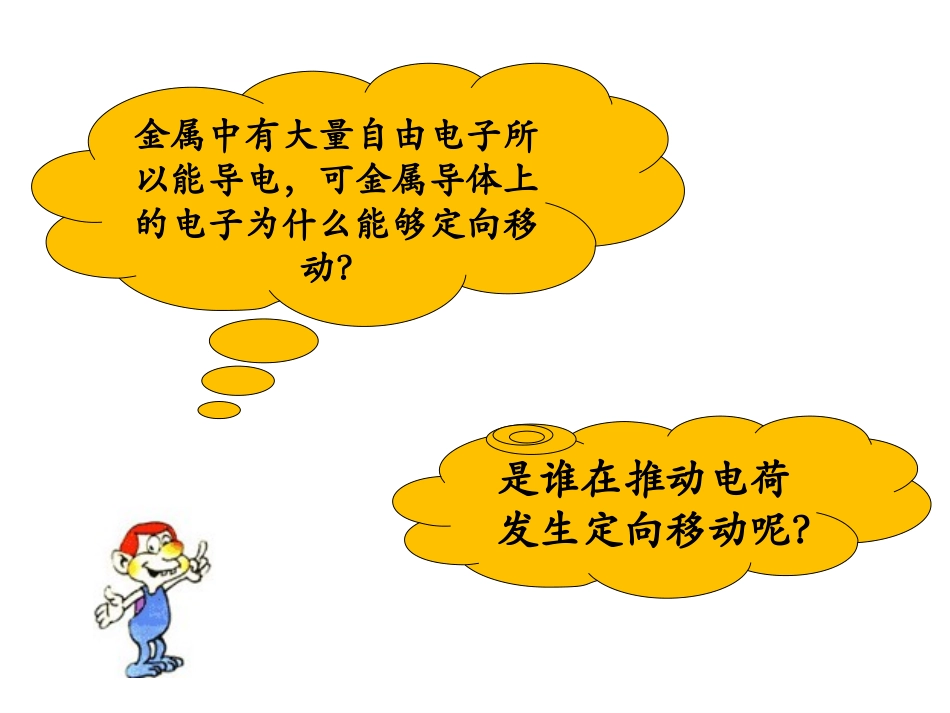

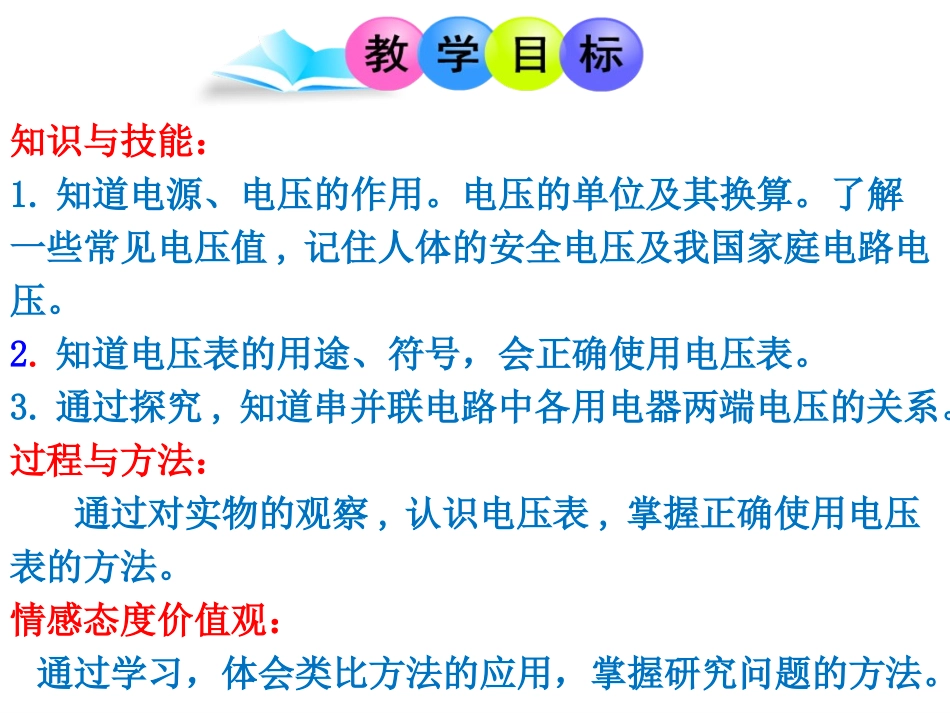

北师大版九年级物理第十一章第五节电压咸阳陕广学校周淑萍金属中有大量自由电子所以能导电,可金属导体上的电子为什么能够定向移动?是谁在推动电荷发生定向移动呢?知识与技能:1.知道电源、电压的作用。电压的单位及其换算。了解一些常见电压值,记住人体的安全电压及我国家庭电路电压。2.知道电压表的用途、符号,会正确使用电压表。3.通过探究,知道串并联电路中各用电器两端电压的关系。过程与方法:通过对实物的观察,认识电压表,掌握正确使用电压表的方法。情感态度价值观:通过学习,体会类比方法的应用,掌握研究问题的方法。类比法电源电压电流提供形成抽水机水压水流提供形成类比法1、电源是提供电压的装置,电压是形成电流的原因。2、单位是:伏特简称伏(V)常用单位千伏(kV),毫伏(mV)一、电压U1kV=103V1mV=10-3V电源之父:伏特伏特是意大利物理学家。善于思考、喜欢探求、勇于实践的他在青少年时期就开始了电学实验,他读了很多电学的书,他的实验超出了当时已知的一切电学知识。1800年3月20日他宣布发明了伏打电堆,这一神奇发明,对电学的研究具有划时代的意义.伏特被称为“电源之父”。后人为纪念这位著名的物理学家,把电压的单位规定为伏特。比一比,赛一赛(1)0.5V=_____________KV(2)2.5X104=__________mV(3)0.16V=_________mV(4)5X105UV=______KV3.记住几种常见的电压:①1节干电池:______V②1节蓄电池:______V③家庭电路:_______V④对人体安全电压:_________V⑤手机电池电压:_____V1.52220不高于363.6电鳐的模样很怪,扁平身子,头和胸连在一起,浑身光滑无鳞,电鳐凭着自己的“电武器”,能随意放电,在海洋里几乎是无敌的,能产生200伏特以上的电压。人如果不小心踩着海底的电鳐时,它放出的电足够将一个成年人电倒。二、电压的测量——电压表V构造:量程:0-3V;0-15V分度值:0.1V;0.5V电压表的正确使用:一不准:不准超过电压表的量程。二必须:三先三后:必须并联在电路中。电流必须从“+”接线柱进,从“_”接线柱出.先调零再使用先试触再接线先明确量程,在读数判断下列电压表的连接是否正确判断下列电压表的连接是否正确二.电压的测量——电压表2V下面三个表的读数各是多少?12.5V1V练一练判断下列电压表分别测的是哪里的电压?L1L2三.用电压表测量串并联电路的电压实验数据记录串联电路并联电路U1=U1=U2=U2=U=U=结论:结论:VA电压表电流表①使用前要调零,弄清分度值、量程。②使用时都要使电流从正接线柱流入,负接线柱流出;③都要选择合适的量程,使指针稳定后再读数;④不能估计出电流、电压值时,可用试触法判断是否超过量程。相同点把电流表当成一条导线把电压表当成开路判断电路连接方式时绝对不允许不经过用电器直接接在电源两极上能够直接并联在电源两极上与电源相连串联在被测电路中并联在被测电路两端连接方式测量电路中的电流测量电路两端的电压用途V电路分析-电表型电路AL1L2SV这个电路是串联电路还是并联电路?试一试SAV2L1L2V1电压表可以当作开路,电流表当作通路。分析得出:灯L1和L2是串联关系,电流表测电路电流,电压表V1测L1的电压,电压表V2测L2的电压。电压二.电压表的使用方法:类比法(水压类比电压)电压单位间的换算串联电路的总电压等于各个用电器两端电压之和小结:一.电压概念概念电压是电路中形成电流的原因单位:伏千伏毫伏微伏三.串并联电路的电压关系:并联电路中的总电压等于各支路电压(与电流表的使用对比)1.(2014•丹东)教室内六盏日光灯同时正常工作,它们是联;每一盏日光灯两端电压为V.2.下列说法中正确是()A.电路两端有电压,电路中就一定有持续的电流B.导体中有大量的自由电荷,只要构成通路,导体中就会有电流C.电压是电路中形成电流的原因D.电路中有电流不一定有电压掌握基础,拓展提升3.如图所示,要使电压表测灯L2两端的电压,正确的电路图是()4.如图,当开关S闭合时,电压表所测的是____电压。5.如图,电源电压为3V,电压表的示数为1V,则加在灯泡L1和L2两端的电压分别为_____V和______V.经典易错题经典易错题5.(2分)(2014•永州)如图所示电路中,当闭合开关后,两个电压表的指针均为图...
