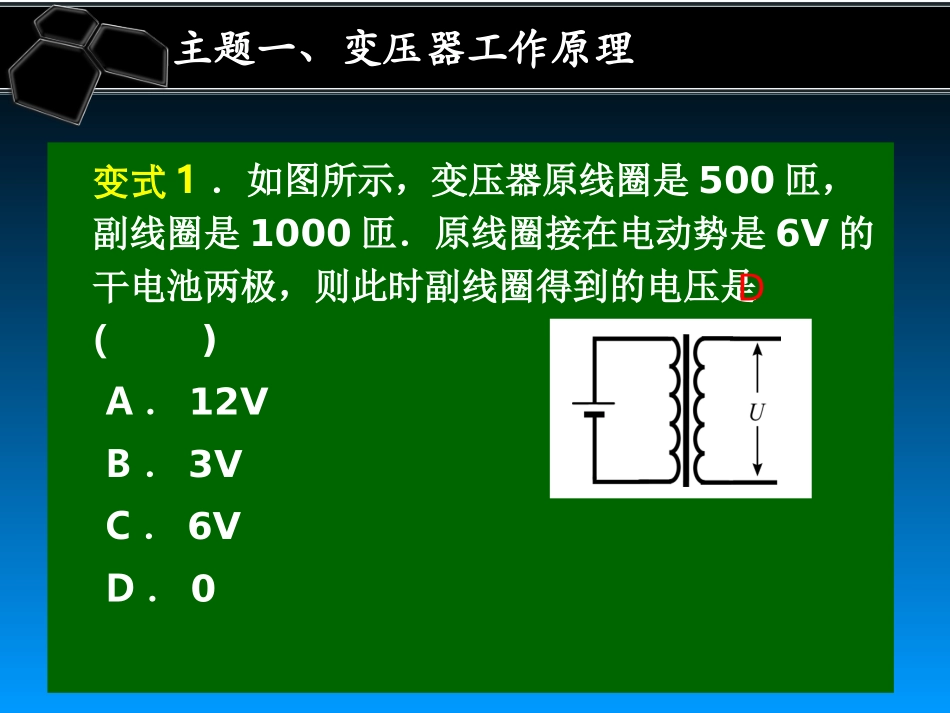

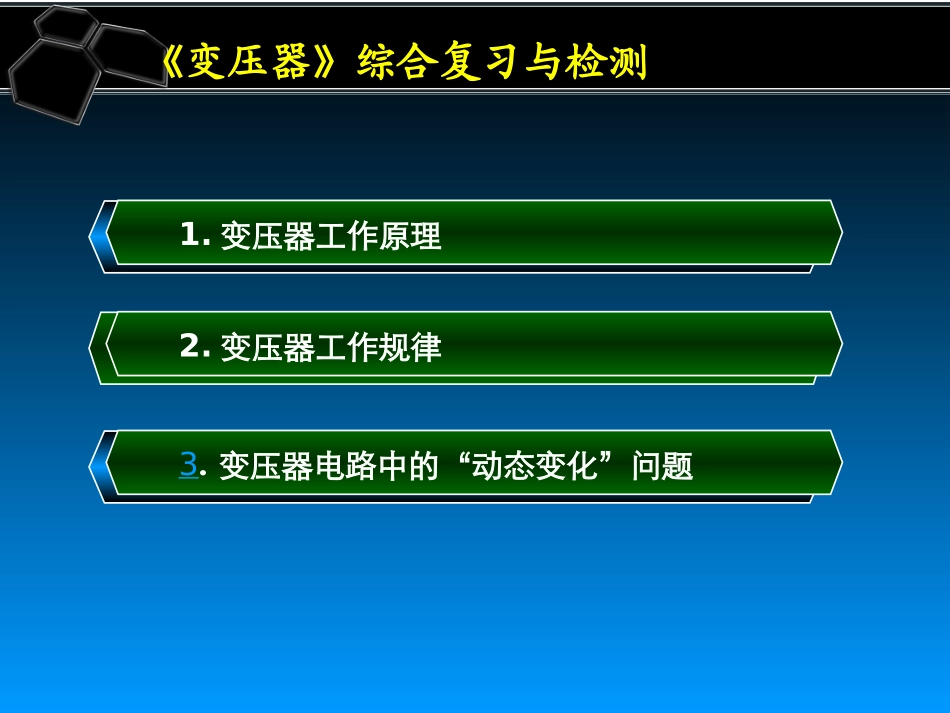

1.变压器工作原理2.变压器工作规律3.变压器电路中的“动态变化”问题《变压器》综合复习与检测主题一、变压器工作原理例题1．如图所示为变压器的示意图，它被用来升高发电机的输出电压，则()A．穿过线圈Ⅰ磁通量大于穿过副线圈Ⅱ磁通量B．线圈Ⅰ、Ⅱ中的每一匝线圈磁通量变化率都相等C．变压器的输出电压频率高于输入电压的频率D．发电机应与线圈Ⅱ相连，升高后的电压由a、b两端输出BD变式1．如图所示，变压器原线圈是500匝，副线圈是1000匝．原线圈接在电动势是6V的干电池两极，则此时副线圈得到的电压是()A．12VB．3VC．6VD．0主题一、变压器工作原理D主题二、变压器工作规律例题2．如图所示，是霓虹灯的供电电路，电路中的变压器可视为．如图所示，是霓虹灯的供电电路，电路中的变压器可视为理想变压器，已知变压器原线圈与副线圈匝数比理想变压器，已知变压器原线圈与副线圈匝数比，加在，加在原线圈的电压为原线圈的电压为u1u1＝＝311sin100311sin100ππt(V)t(V)，，霓虹灯正常工作的电阻霓虹灯正常工作的电阻RR＝＝440k440kΩΩ，，II11、、II22表示原、副线圈中的电流，下列判断正确的表示原、副线圈中的电流，下列判断正确的是是(())AA．．时，电压表的读数时，电压表的读数为为BB．．时，电压表的读数为时，电压表的读数为4400V4400VCC．．II11＜＜II22DD．．II11＞＞II22BD变式2．(2011,广州二模)如图所示，L1、L2是理想变压器的两个线圈．若把它当作降压变压器使用时，则()A．L1接电源B．原、副线圈两端电压之比为5∶1C．原、副线圈两端电流之比为5∶1D．原、副线圈进、出电功率之比为5∶1主题二、变压器工作规律AB主题三、变压器电路中的“动态变化”问题例题3．如图所示，单刀双掷开关打在．如图所示，单刀双掷开关打在aa，，bb理想变压器理想变压器是原线圈的中心抽头，电压表和电流表均为理想表，除是原线圈的中心抽头，电压表和电流表均为理想表，除RR以外其余电阻不计．从某时刻开始在原线圈两端加上交变以外其余电阻不计．从某时刻开始在原线圈两端加上交变电压．则电压．则(())AA．单刀双掷开关由．单刀双掷开关由aa扳向扳向bb，，电压表和电流表示数均变小电压表和电流表示数均变小BB．单刀双掷开关由．单刀双掷开关由aa扳向扳向bb，，电压表和电流表示数均变大电压表和电流表示数均变大CC．滑动变阻器触片向上移，电压表和电流表的示数均变．滑动变阻器触片向上移，电压表和电流表的示数均变小小DD．滑动变阻器触片向上移，电压表和电流表的示数均变．滑动变阻器触片向上移，电压表和电流表的示数均变大大B变式3．如图所示，理想变压器的原、副线圈匝数比为．如图所示，理想变压器的原、副线圈匝数比为1∶51∶5，原线圈两端的交变电压为，原线圈两端的交变电压为，，已知氖泡在两端电压达到已知氖泡在两端电压达到100V100V时开始发光，则时开始发光，则(())AA．开关接通时，电压表的示．开关接通时，电压表的示数为数为100V100VBB．开关接通时，氖泡的发光频率为．开关接通时，氖泡的发光频率为50Hz50HzCC．开关断开后，电压表的示数不变．开关断开后，电压表的示数不变DD．开关断开后，变压器的输入功率变大．开关断开后，变压器的输入功率变大主题三、变压器电路中的“动态变化”问题AC课外演练1.如图2－1所示为变压器的示意图，它被用来升高发电机的输出电压，下列说法中正确的是()A．图中M是闭合的铁芯，它由整块铁组成B．发电机应与线圈Ⅰ相连，升高后的电压由c、d两端输出C．发电机应与线圈Ⅱ相连，升高后的电压由a、b两端输出D．发电机的输出电压频率高于输入电压的频率2.如图2－2所示，原、副线圈匝数比为2∶1的理想变压器正常工作时()A．原、副线圈磁通量之比为2∶1B．原、副线圈电流之比为2∶1C．输入功率和输出功率之比为2∶1D．原、副线圈磁通量变化率之比为1∶1CD课外演练3．如图2－3变压器初级线圈是500匝，次级线圈是1000匝．初级接在电动势是6V的干电池两极，则此时次级得到的电压是()A．12VB．3VC．6VD．0D课外演练4．如图2－5(甲)、(乙)所示的两电路中，当a、b两端与e、f两端分别加上220V的交流电压时，测得c、d间与g、h间的电压均为110V....
